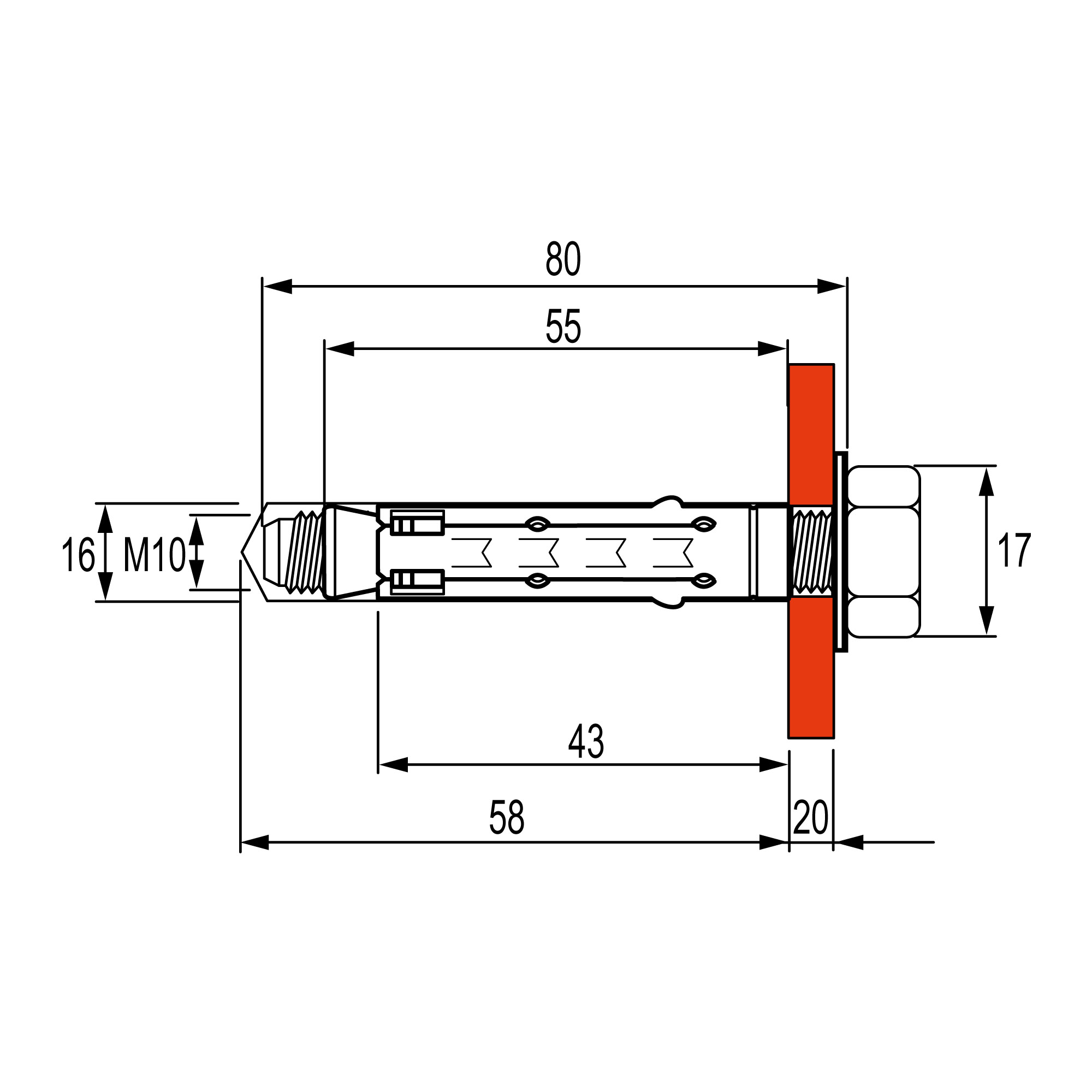

Усиленный анкер с болтом М10, горячеоцинкованный

Код: CM461065HDZ

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Задать вопрос

Усиленный анкер с болтом М10 применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Его конструкция предотвращает случайное выпадение или проворачивание при демонтаже. Пластиковая заглушка защищает анкер от загрязнения пылью. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Модель/исполнение	Ударный
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Мин. глубина высверленного отверстия, мм	58
Материал втулки (гильзы)	Сталь
Длина, мм	80
Метрический размер резьбы (М..)	10

Диаметр высверливаемого отверстия, мм	16
Самосверлящий	Да
Выдергивающая нагрузка, кН	24.6
Укрепление существующего	Да
Элемент крепления	Винт с Г-крюком

Материал	Cталь
Резьба	М10

Длина	80 мм
Тип изделия	Анкер усиленный с болтом
