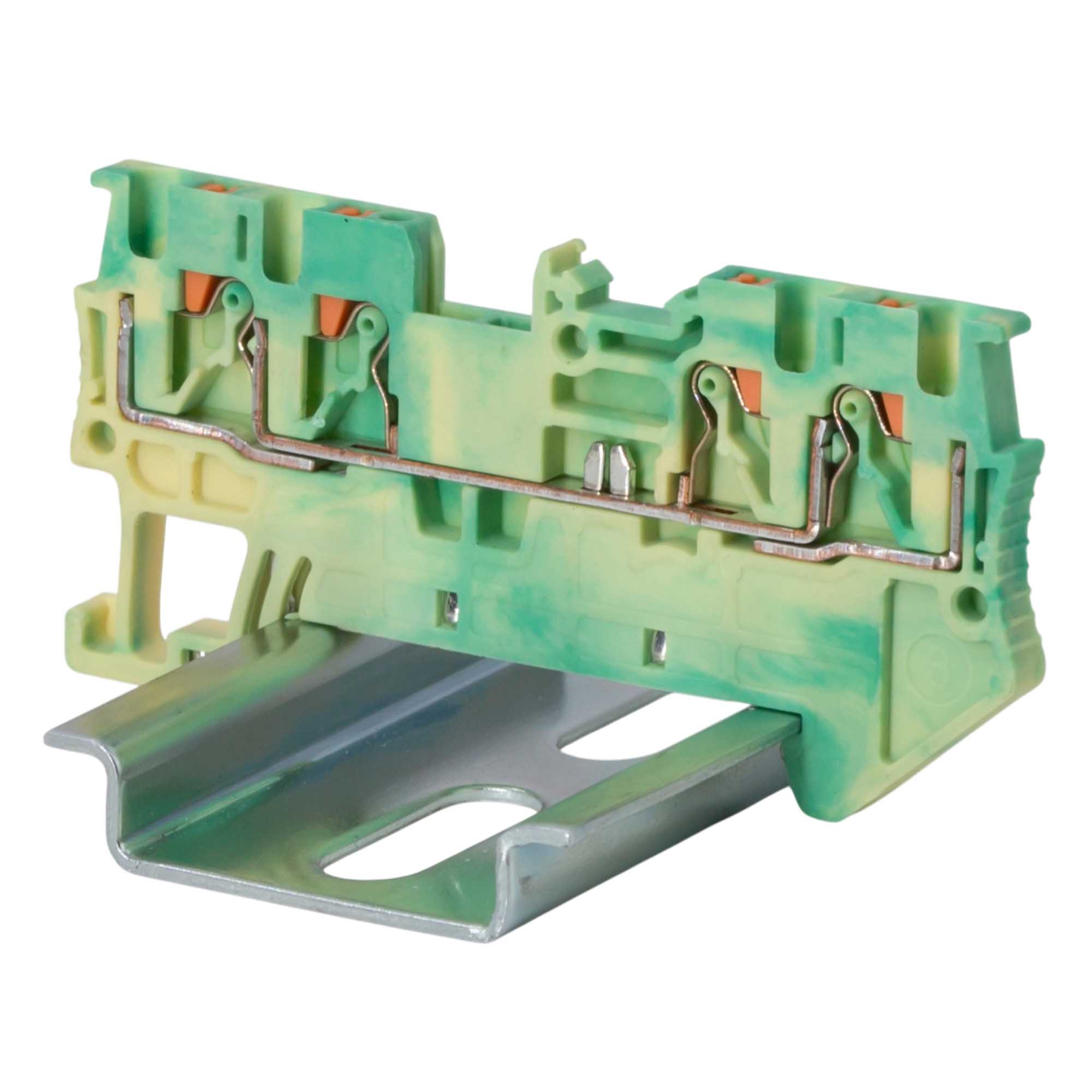

Клемма заземления, зажим push-in, 4 точки подключения, 1.5 кв.мм
Код:
VPR-1.5-QUATTRO-PE
Код:
VPR-1.5-QUATTRO-PE
Клемма заземления с зажимом Push-in предназначена для соединения четырех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Клемма имеет электрический контакт с DIN-рейкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. 4 точки подключения, 1.5 мм².
2 канала для вставных перемычек. Габариты (В×Ш×Г) 32,3×63,3×3,5 мм.
Подробнее
| Цвет | Желто-зеленый |
| Длина, мм | 63.3 |
| Ширина/размер ячейки, мм | 3.5 |
| Высота (на мин. возможной высоте установки), мм | 32.3 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Возможно использование с функцией PEN | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.14...1.5 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.14...1.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...1.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...1.5 |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 4 |
| Позиция соединения | Сверху |
| Требуется торцевая пластина | Да |
| Тип продукции | Клемма |
| Функция клеммы | Заземление |
| Тип зажима | Push-in |
| Ширина | 3,5 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 4 |
| Номинальное сечение | 1,5 мм2 |
| Максимальное сечение | 1.5 мм2 |
| Два проводника одинакового сечения в двойном наконечнике | 0,5 мм2 |
| Длина снятия изоляции | 8−10 мм |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Размер отвертки | 0,4 × 2,5 |
| Материал корпуса | PA |
