Клемма заземления, винтовой зажим, 2 точки подключения, 95 кв.мм
Код:
KRUSLG-95N
Код:
KRUSLG-95N
-
Выберите файл
для скачивания

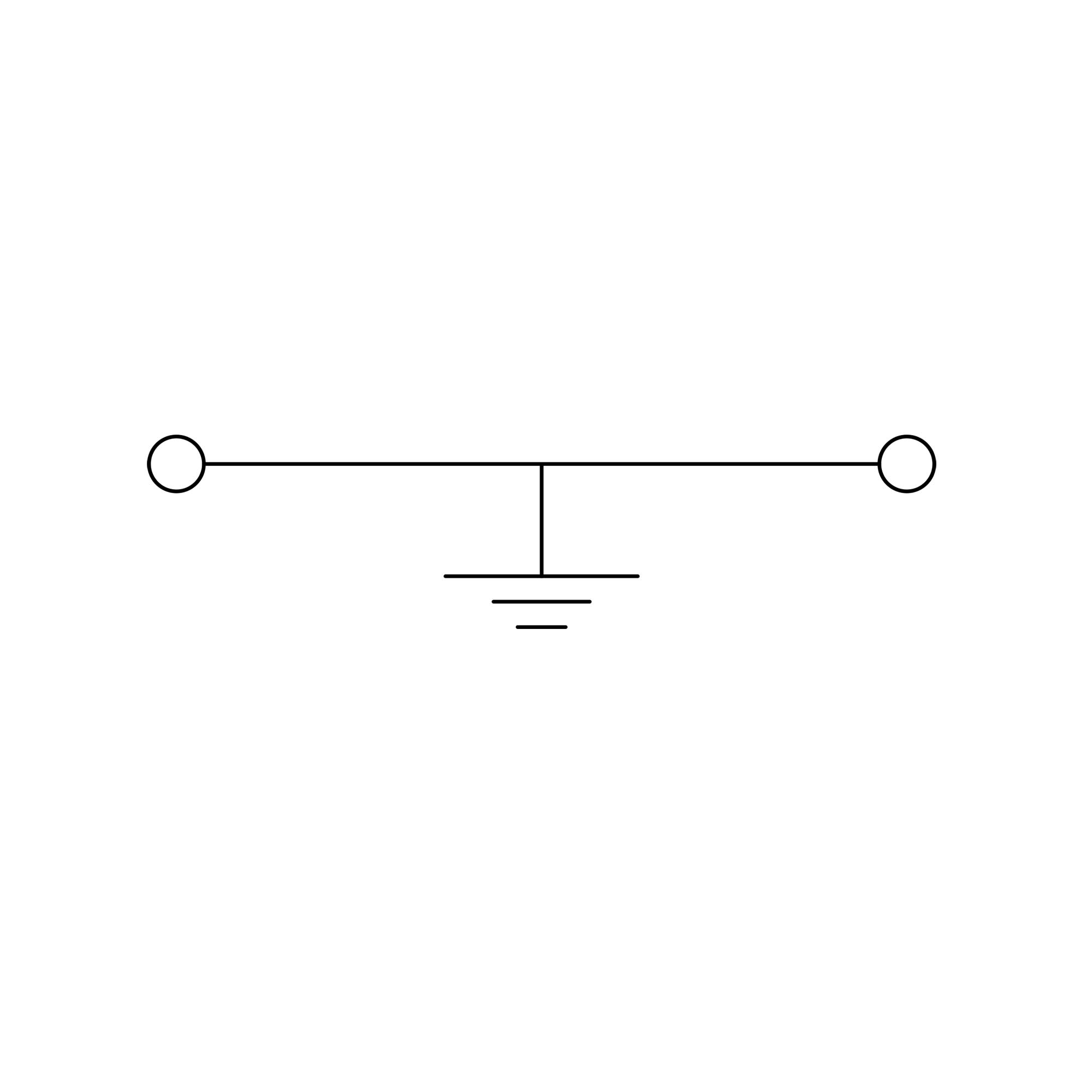

Клемма для заземления с винтовым зажимом предназначена для соединения двух проводников. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Имеет электрический контакт с DIN-рейкой.
Желто-зеленый цвет, 2 точки подключения, 95 мм². 1 канал винтовых перемычек. Габариты (В×Ш×Г) 99×83×25 мм.
Подробнее
| Цвет | Желто-зеленый |
| Длина, мм | 83 |
| Ширина/размер ячейки, мм | 25 |
| Высота (на мин. возможной высоте установки), мм | 99 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем)/G-рейка (с G-профилем) |
| Возможно использование с функцией PEN | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 25...95 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 35...95 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 25...95 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 25...95 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 2 |
| Позиция соединения | Сбоку |
| Требуется торцевая пластина | Нет |
| Тип продукции | Клемма |
| Функция клеммы | Заземление |
| Тип зажима | Винт |
| Ширина | 25 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 95 мм² |
| Максимальное сечение | 95 мм² |
| Два проводника одинакового сечения | 16−35 мм² |
| Длина снятия изоляции | 30 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Размер винта | M8 |
| Момент затяжки | 15−20 Н∙м |
| Размер отвертки | S6 |
| Материал корпуса | PA |
