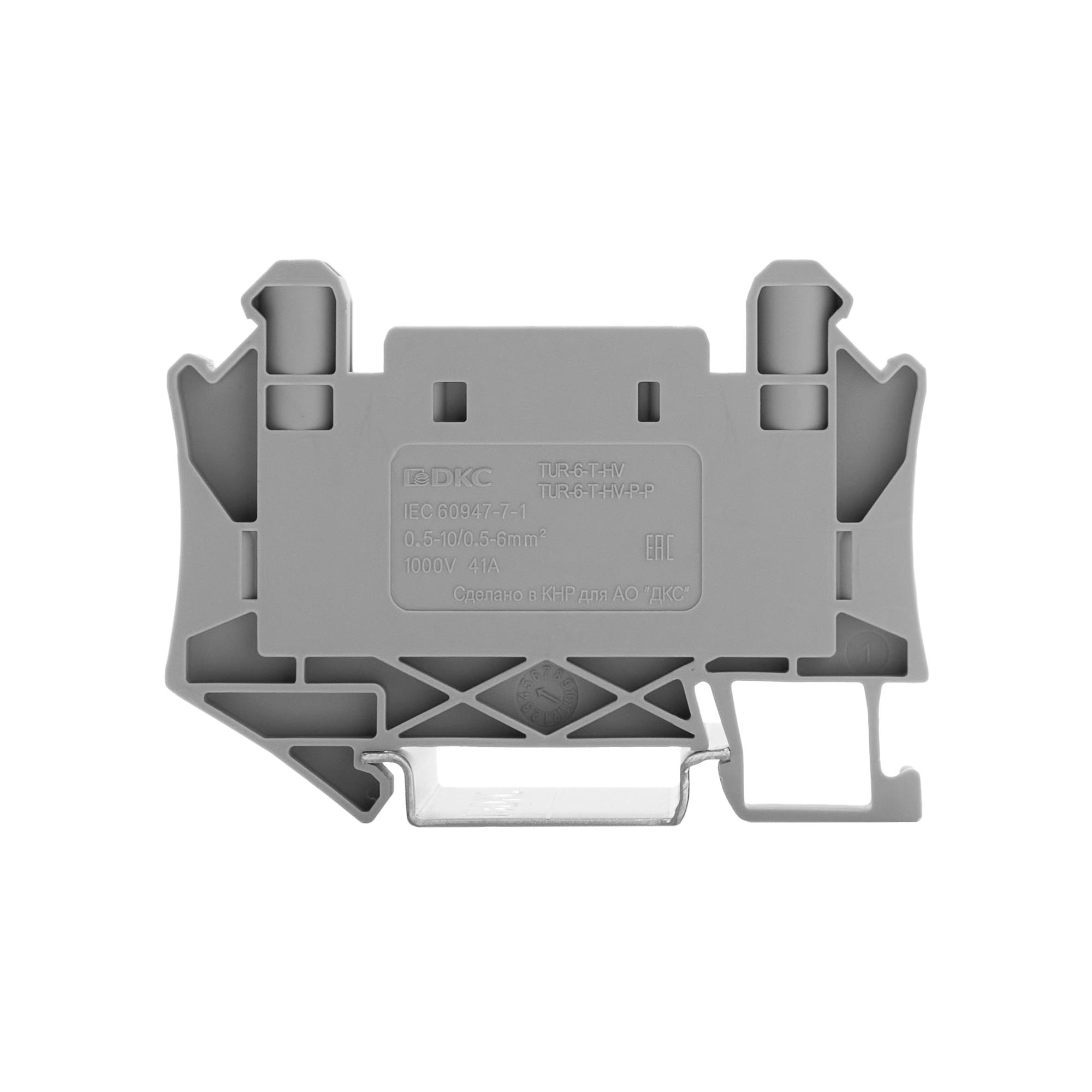

Клемма измерительная, для вставных изолированных перемычек, винтовойзажим, 2 точки подключения, дополнительные гнезда, 6 кв.мм, серая
Код:
TUR-6-T-HV-P-P
Код:
TUR-6-T-HV-P-P

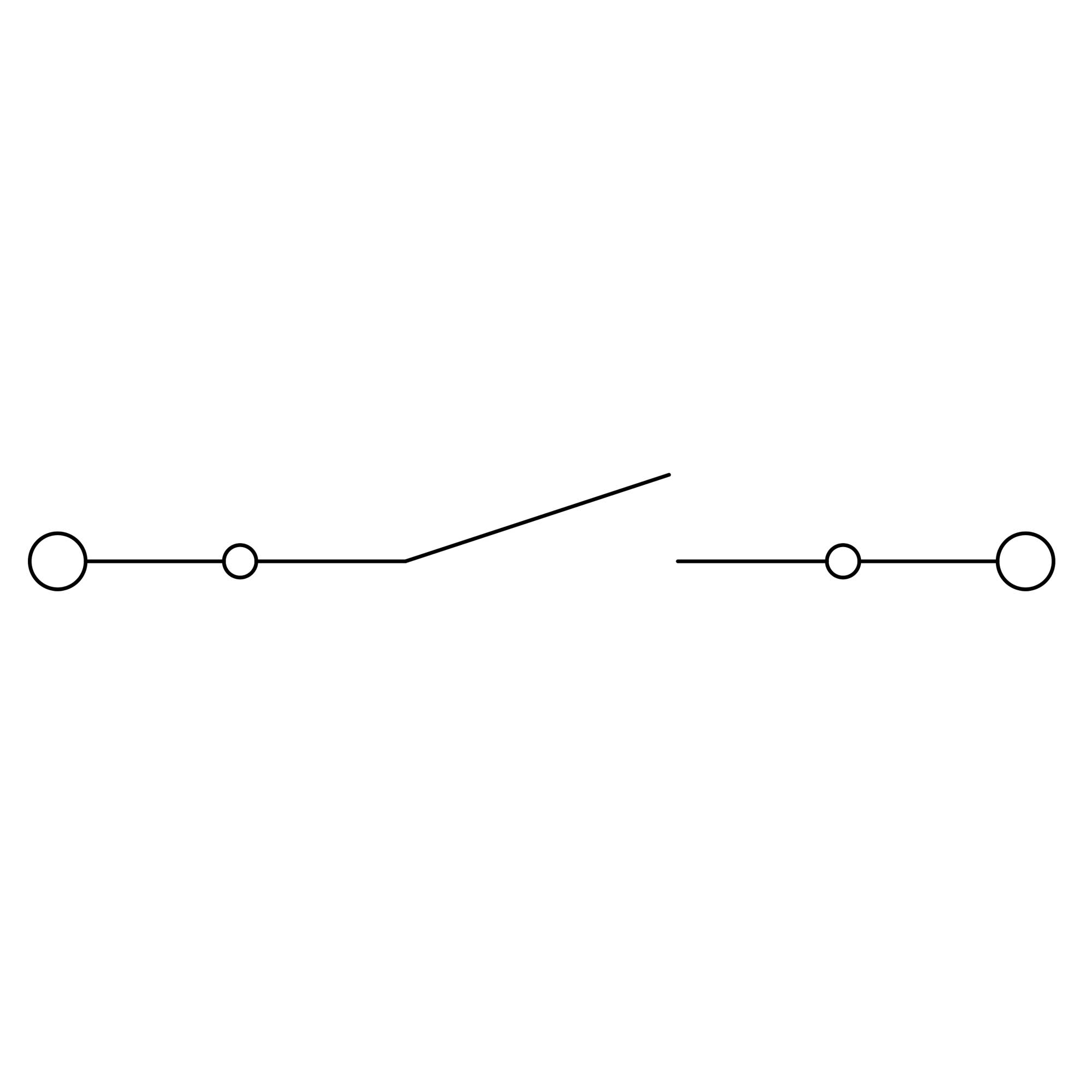

Клемма измерительная с размыкателем для вставных изолированных перемычек предназначена для коммутации в измерительных цепях трансформаторов тока и напряжения в цепях до 1000 В. Винтовой зажим, 2 точки подключения, дополнительные гнезда. Номинальное сечение 6 мм2. 2 канала для установки вставных перемычек- по одному с каждой стороны. Cовместима с перемычками для стандартных винтовых и Push-in клемм. Габариты (В×Ш×Г) - 54,3×72,6×8,2 мм. Цвет - серый.
Подробнее
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Цвет | Серый |
| Номин. напряжение, В | 1000 |
| Длина, мм | 72.6 |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Ширина/размер ячейки, мм | 8.2 |
| Высота (на мин. возможной высоте установки), мм | 54.3 |
| Требуется торцевая пластина | Да |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Тип разделения | Слайдер |
| Тип разъединения кросс-соединения | Слайдер |
| С интегрированным тестовым гнездом | Да |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 2 |
| Соединенные внутри уровни (между собой) | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.5...10 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.25...6 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.25...6 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.25...6 |
| Материал изоляции корпуса | Термопласт |
| Позиция соединения | Сбоку |
| Номин. ток In, А | 57 |
| Тип продукции | Клемма |
| Функция клеммы | Измерительная с размыкателем |
| Тип зажима | Винт |
| Ширина | 8,2 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 6 мм2 |
| Максимальное сечение | 10 мм2 |
| Два проводника одинакового сечения | 0,5−2.5 мм2 |
| Длина снятия изоляции | 13 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 57 A |
| Размер винта разъединителя | M3 |
| Размер винта точки подключения | M4 |
| Момент затяжки | 1,2−1,6 Н∙м |
| Размер отвертки | 1,0 × 4,0 |
| Материал корпуса | PA |
