Клемма с размыкателем, тестовые гнезда, винтовой зажим, 2 точки подключения, 4 кв.мм, серая
Код:
TUR-4-MT-P-P
Код:
TUR-4-MT-P-P

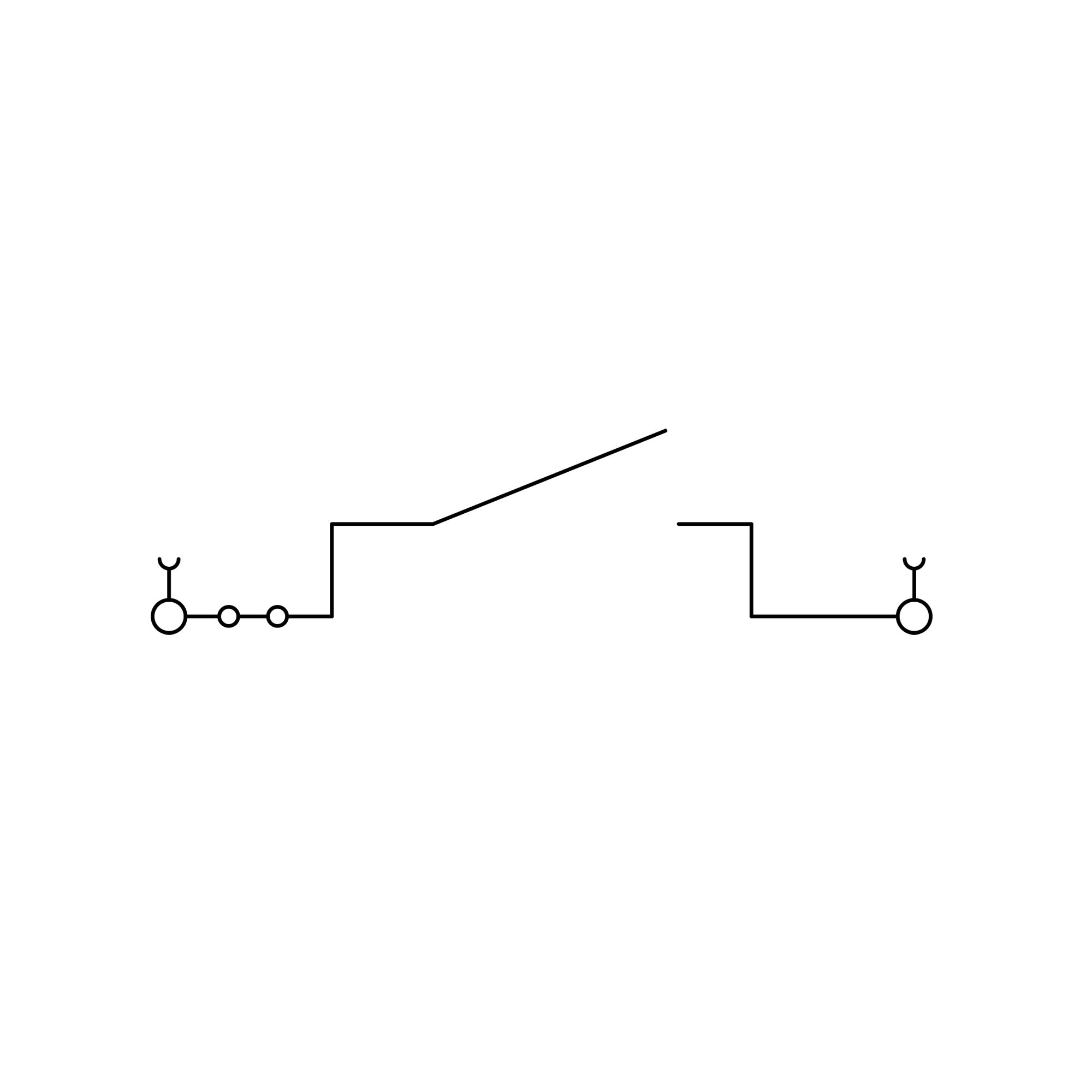

Клемма с размыкателем с винтовым зажимом предназначена для соединения двух проводников, разрыва цепи и безопасного обслуживания и модификации обесточенной цепи. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 2 точки подключения, 4 мм². 2 канала для вставных перемычек. Винты с гнездами для щупа (P-P). Габариты (В×Ш×Г) 49,1×57,8×6,2 мм.
Подробнее
| Номин. ток In, А | 20 |
| Номин. напряжение, В | 500 |
| Цвет | Серый |
| Длина, мм | 57.8 |
| Ширина/размер ячейки, мм | 6.2 |
| Высота (на мин. возможной высоте установки), мм | 49.1 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Тип разделения | Поворотный |
| Тип разъединения кросс-соединения | Втычной |
| С интегрированным тестовым гнездом | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.14...6 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.14...4 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...6 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...6 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 2 |
| Соединенные внутри уровни (между собой) | Нет |
| Требуется торцевая пластина | Да |
| Позиция соединения | Сбоку |
| Тип продукции | Клемма |
| Функция клеммы | С размыкателем |
| Тип зажима | Винт |
| Ширина | 6,2 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 4 мм² |
| Максимальное сечение | 6 мм² |
| Два проводника одинакового сечения | 0,14−1,5 мм² |
| Длина снятия изоляции | 9 мм |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 20 A |
| Размер винта | M3 |
| Момент затяжки | 0,6−0,8 Н∙м |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
