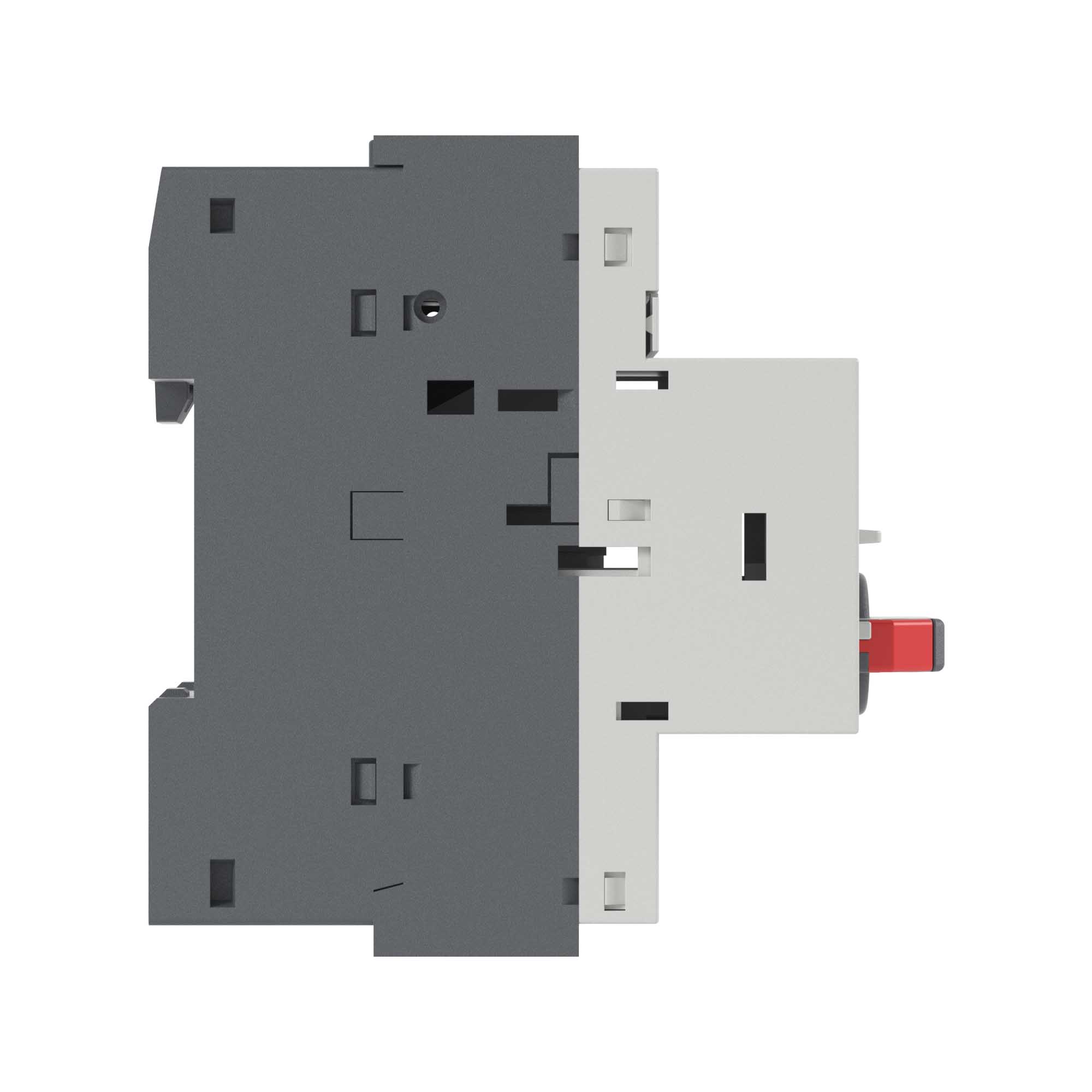

Автоматический выключатель защиты двигателя YON DMP32RT с уставкой 16-20A 3P 50kA
Код:
DMP32RT-0020
Код:
DMP32RT-0020
-
Выберите файл
для скачивания
Автоматический выключатель защиты двигателя "YON" DMP32RT с регулируемой уставкой 16-20 A 3P 50 kA с термомагнитным расцепителем RT для защиты трехфазных асинхронных двигателей от перегрузки класса 10, неполнофазных режимов работы и токов короткого замыкания в соответствии с выбранными уставками. Устройства имеют широкий ряд аксессуаров, включая выносную поворотную рукоятку для установки в шкафах управления двигателями MCC.
Подробнее
| Ширина, мм | 45 |
| Высота, мм | 97.3 |
| Глубина, мм | 96 |
| Номин. коммутируем. мощность при AC-3, 400 В, кВт | 9 |
| С интегрированным вспомогат. переключателем | Нет |
| С встроенным расцепителем пониженного напряжения | Нет |
| Количество полюсов | 3 |
| Номин. раб. напряжение, В | 400...400 |
| Диапазон установки расцепителя перегрузки, А | 16...20 |
| Степень защиты (IP) | IP20 |
| С термозащитой | Да |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Тип элемента управления | Кнопка/ручка поворотная |
| Тип расцепителя | Термомагнитный |
| Номин. коммутируем. мощность при AC-3, 230 В, кВт | 3.7 |
| Номин. отключающая способность Icu при 400 В, AC, кА | 50 |
| Чувствительность к обрыву фазы | Да |
| Конструкция прибора | Комплектное устройство в корпусе |
| Номин. продолжительный ток Iu, А | 20 |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 260...260 |
| Количество нормально разомкнутых (НО) контактов | 3 |
| Типоразмер | DMP32 |
| Номинальное рабочее напряжение | 400 В |
| Номинальный рабочий ток | 20 А |
| Расцепитель | Термомагнитный |
| Защита от перегрузки | Да |
| Уставка по току срабатывания | 16 - 20 А |
| Отключающая способность | 50 кА |
