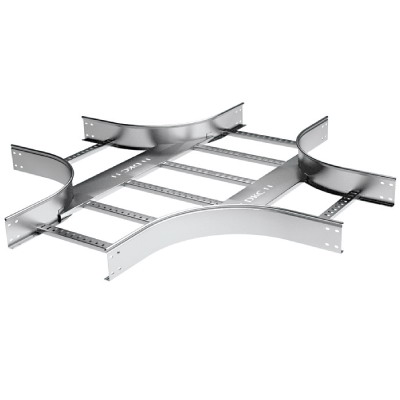

Х-ответвитель 50х200 R-300
Код: LX5302

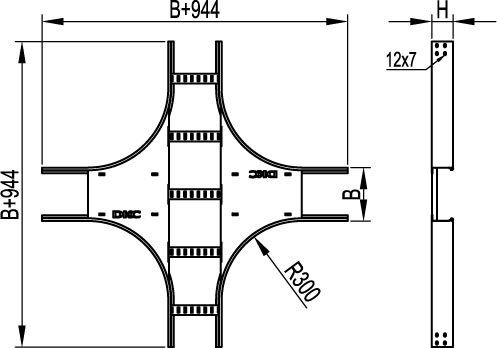

Х-образный ответвитель предназначен для монтажа пересечения кабельных трасс любой сложности в горизонтальной плоскости. Данный аксессуар совместим с лотками с высотой борта 50 мм и шириной основания 200 мм. Радиус поворота составляет 300 мм. Толщина лонжерона - 1,2 мм, а толщина поперечины - 1,0 мм. Ответвитель представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Тип ступени | Перфорированный профиль |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Внутр. радиус, мм | 300 |
| Ширина лестничного лотка, мм | 200 |
| Высота лестничного лотка (боковой стенки), мм | 50 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Тип бокового профиля | Профиль |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Х-ответвитель |
| Высота | 50 мм |
| Ширина | 200 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
