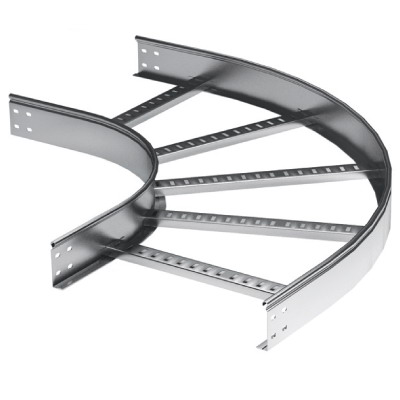

Угол горизонтальный 90 градусов 50x400 R-300

Код: LC5340

Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 90° в горизонтальной плоскости. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение аксессуара - "Сталь, оцинкованная по методу Сендзимира". Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 400 мм и с высотой стенки 50 мм.

Подробнее

Цвет	Светло-серый
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Тип ступени	Перфорированный профиль
Материал	Сталь
Внутр. радиус, мм	300
Тип бокового профиля	Профиль (открытый)
Отклонение (угол)	90°
Ширина лестничного лотка, мм	400

Высота лестничного лотка (боковой стенки), мм	50
Изменение направления	Горизонтальн.
Модель/исполнение	Без разъема/соединителя
Перфорированная боковая стенка	Нет
Вид/марка материала	Прочее
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Тип аксессуара	Угол горизонтальный 90 градусов
Тип продукции	Системные аксессуары

Высота	50 мм
Ширина	400 мм

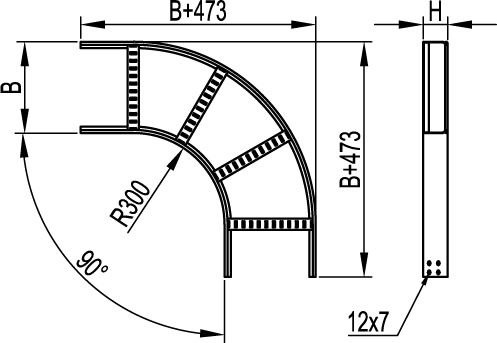

Чертежи

Серия	Название	Autodesk Revit	STEP	SAT	DWG (динамические блоки)	Intergraph	AVEVA
"L5 Combitech" - лестничные лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"		ZIP 19.32 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"			RAR 17.38 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"				ZIP 19.21 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"					RAR 5.28 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"						ZIP 726.23 kB

Сертификаты

Название	Документ
L5 Combitech - Отказное письмо по СЭЗ на лестничные лотки	PDF 1.29 MB
L5 Combitech - Европейский сертификат категории CE на лестничные лотки	PDF 214.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"L5 Combitech" Свидетельство морского регистра	PDF 342.51 kB
