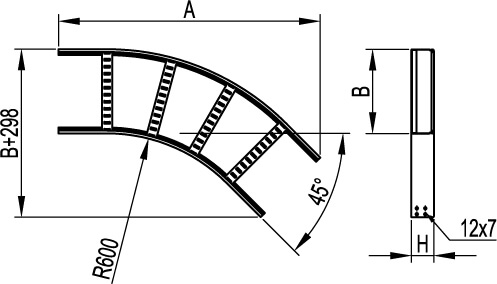

Угол горизонтальный 45 градусов 100x600 R-600
Угол горизонтальный 45 градусов 100x600 R-600
Код:
LC0166
Задать вопрос
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 45°. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение аксессуара - "Сталь, оцинкованная по методу Сендзимира". Аксессуар совместим с лотками шириной 600 мм и с высотой стенки 100 мм.
Подробнее
Карточка товара
Характеристики
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Тип ступени
Перфорированный профиль
Материал
Сталь
Внутр. радиус, мм
600
Тип бокового профиля
Профиль (открытый)
Отклонение (угол)
45°
Ширина лестничного лотка, мм
600
Высота лестничного лотка (боковой стенки), мм
100
Изменение направления
Горизонтальн.
Модель/исполнение
Без разъема/соединителя
Перфорированная боковая стенка
Нет
Вид/марка материала
Прочее
Нержавеющая сталь травлёная
Нет
Исполнение для больших расстояний (усиленный)
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Ширина, мм
600
Длина, мм
1143
Радиус изгиба, мм
600
Толщина лонжерона, мм
1,2
