Угол горизонтальный 45 градусов 100x400 R-600

Код: LC0164
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 45°. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение аксессуара - "Сталь, оцинкованная по методу Сендзимира". Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 400 мм и с высотой стенки 100 мм.
Подробнее
Цвет Светло-серый
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Тип ступени Перфорированный профиль
Материал Сталь
Внутр. радиус, мм 600
Тип бокового профиля Профиль (открытый)
Отклонение (угол) 45°
Ширина лестничного лотка, мм 400
Высота лестничного лотка (боковой стенки), мм 100
Изменение направления Горизонтальн.
Модель/исполнение Без разъема/соединителя
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 400
Длина, мм 1002
Радиус изгиба, мм 600
Толщина лонжерона, мм 1,2

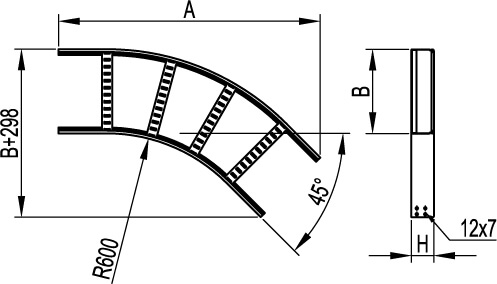

Чертежи
