Угол горизонтальный 45 градусов 100x600 R-300
Угол горизонтальный 45 градусов 100x600 R-300
Код:
LC0136
Задать вопрос
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 45°. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение аксессуара - "Сталь, оцинкованная по методу Сендзимира". Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 600 мм и с высотой стенки 100 мм.
Подробнее
Карточка товара
Характеристики
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Тип ступени
Перфорированный профиль
Материал
Сталь
Внутр. радиус, мм
300
Тип бокового профиля
Профиль (открытый)
Отклонение (угол)
45°
Ширина лестничного лотка, мм
600
Высота лестничного лотка (боковой стенки), мм
100
Изменение направления
Горизонтальн.
Модель/исполнение
Без разъема/соединителя
Перфорированная боковая стенка
Нет
Вид/марка материала
Прочее
Нержавеющая сталь травлёная
Нет
Исполнение для больших расстояний (усиленный)
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Ширина, мм
600
Длина, мм
930
Радиус изгиба, мм
300
Толщина лонжерона, мм
1,2

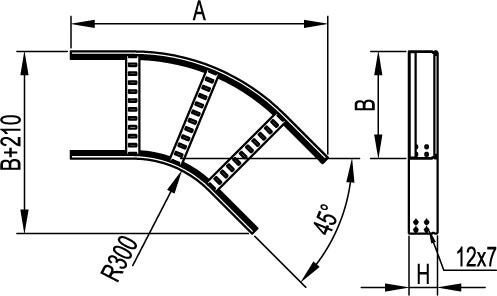

Чертежи
Серия
Название
Autodesk Revit
STEP
SAT
DWG (динамические блоки)
Intergraph
AVEVA
"L5 Combitech" - лестничные лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.32 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
17.38 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.21 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
5.28 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
726.23 kB
Сертификаты
Название
Документ
L5 Combitech - Отказное письмо по СЭЗ на лестничные лотки
PDF
1.29 MB
L5 Combitech - Сертификат соответствия на лестничные лотки
PDF
382.21 kB
L5 Combitech - Европейский сертификат категории CE на лестничные лотки
PDF
214.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним
PDF
3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
PDF
2.97 MB
