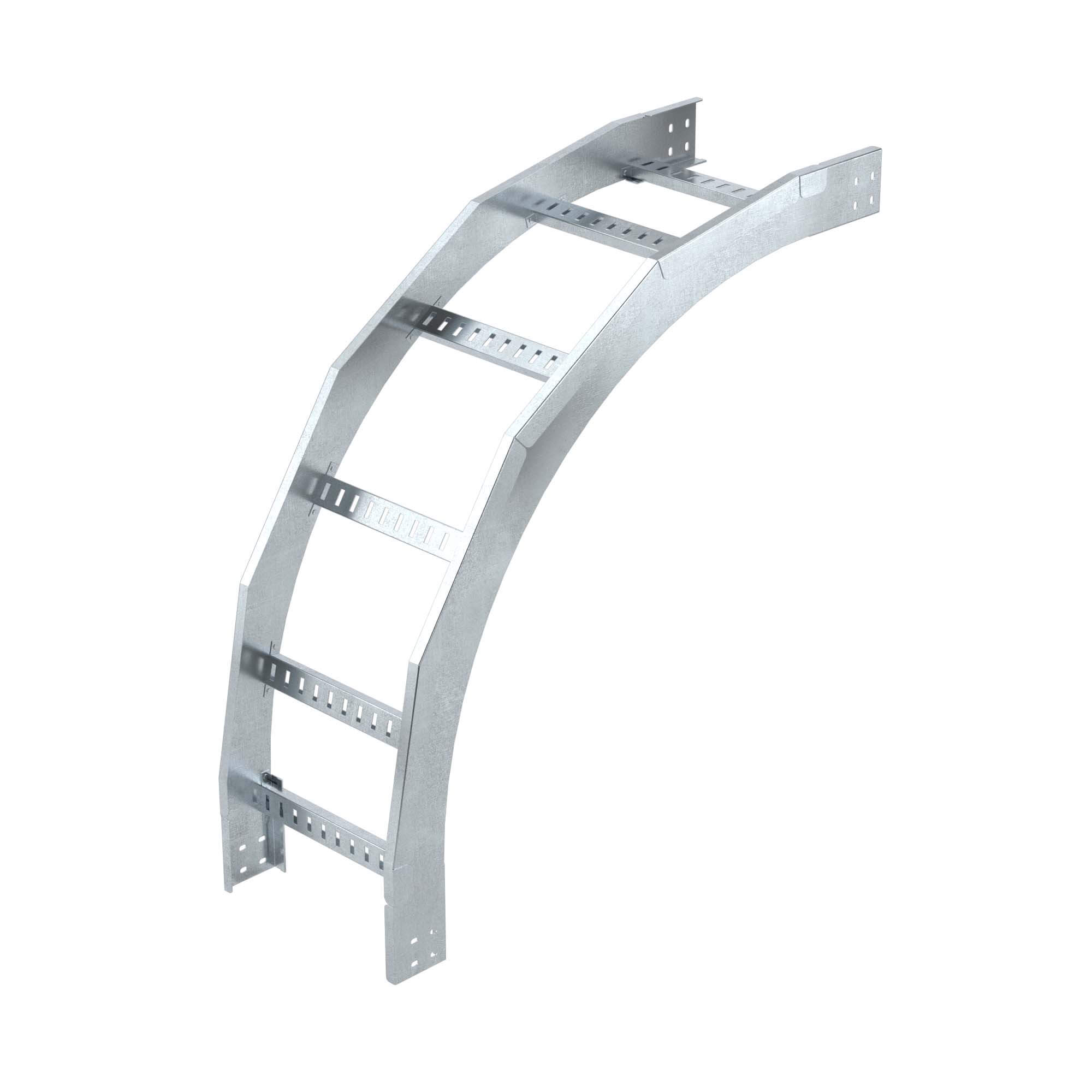

Угол вертикальный внешний 90 градусов, 100х400 R600, лонжерон 1,5 мм, горячеоцинкованный, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа

Угол вертикальный внешний 90 градусов, 100х400 R600, лонжерон 1,5 мм, горячеоцинкованный, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа

Код: LIO1640KHDZ

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: уп

Задать вопрос

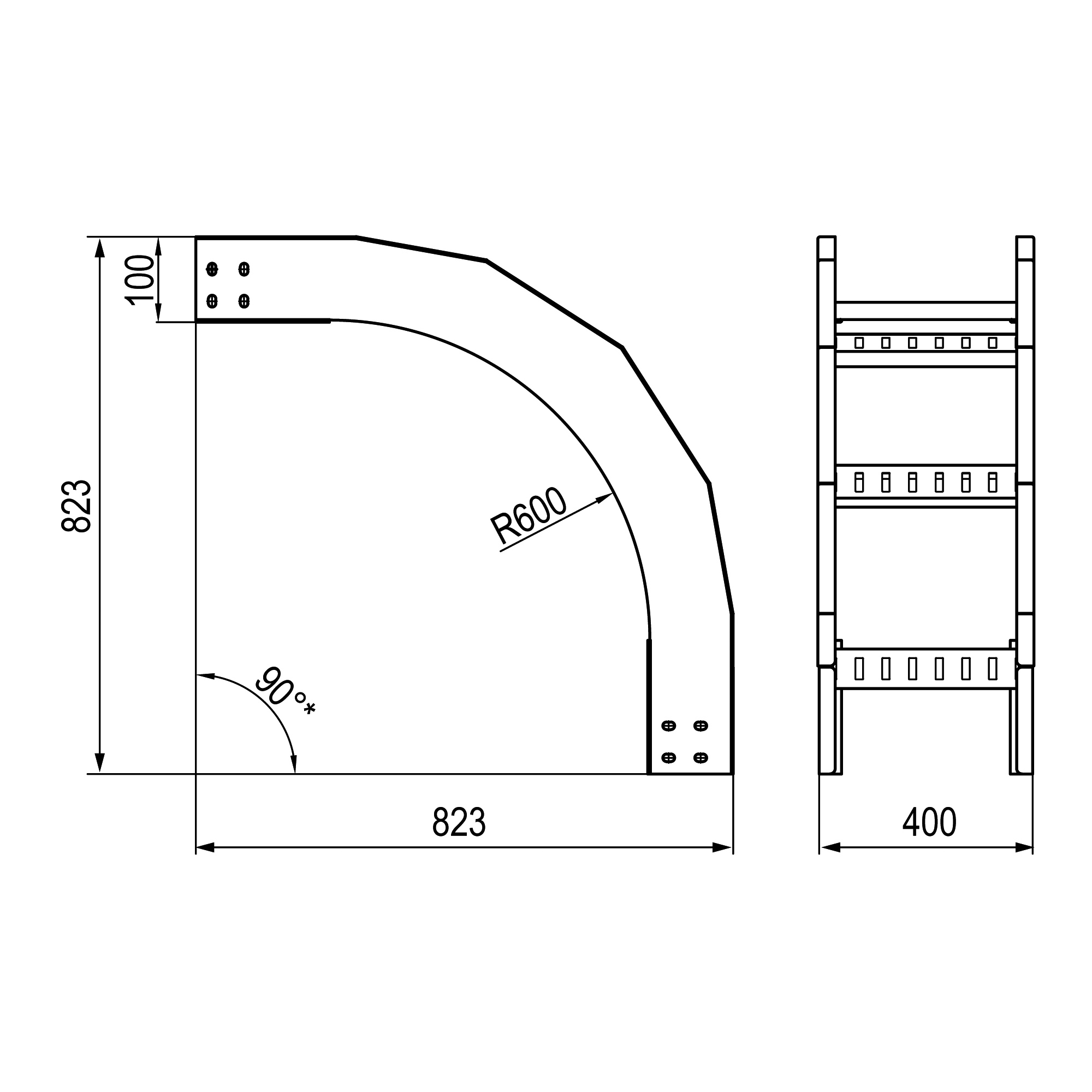

Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 400 мм вниз на 90 градусов. Радиус поворота угла - 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк". Толщина лонжерона изделия – 1,5 мм, а толщина поперечины – 1,0 мм.

Подробнее

Тип бокового профиля	Профиль (открытый)
Тип ступени	Перфорированный профиль
Отклонение (угол)	90°
Высота лестничного лотка (боковой стенки), мм	100
Ширина лестничного лотка, мм	400
Модель/исполнение	С соединит. разъемом в комплекте

Материал	Сталь
Вид/ марка материала	Сталь
Защитное покрытие поверхности	Горячее цинкование
Цвет	Светло-серый
Изменение направления	Вертикально ниспадающий (внешний)

Тип продукции	Системные аксессуары
Тип аксессуара	Угол вертикальный внешний 90 градусов
Ширина	400 мм

Высота	100 мм
Материал	Сталь горячеоцинкованная погружением
