Пульт управления PN, ширина 1600 мм

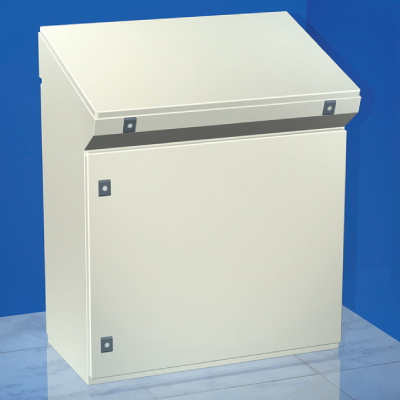

Пульт управления PN, ширина 1600 мм
Код:
R5PN1600
Задать вопрос
"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. При установке систем автоматизации не обойтись без пультов и стоек управления: с их помощью можно организовать рабочее место оператора-наблюдателя, контролирующего технологические процессы. Пульты и стойки универсальны - они могут легко комбинироваться в различные решения, адаптированные под требования заказчика. В ассортимент входит большой ряд типоразмеров консолей ввода данных, технологического контроля, оперативного управления и т.п. Доступ к оборудованию при этом осуществляется с двух сторон, что упрощает подвод кабеля, монтаж и обслуживание устройств. Каркасы и крышки изготавливаются из электротехнической стали и покрываются эпоксидно-полиэстровой краской, что обеспечивает надежную защиту поверхности от коррозии. Пульты используются операторами для управления технологическими процессами. Пульт изготовлен из стали толщиной 1,5 мм (крышка - из стали толщиной 2 мм). Специальные упоры на крышке предотвращают самопроизвольное закрытие. Степень герметизации - IP 55. Ширина пульта - 1600 мм.
Подробнее
Карточка товара
Характеристики
Чертежи
Сертификаты
Конфигураторы
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Серый
Ширина, мм
1600
Высота, мм
973
Глубина, мм
380
Номер цвета RAL
7035
Количество дверей
1
Материал
Сталь
Степень защиты (IP)
IP55
Тип поверхности
С порошковым покрытием
Компонент пульта системы управления
Консоль (пульт)
Цвет
Серый
Материал
Металл
Ширина, мм
1600
Чертежи
Серия
Название
DWG
STEP
DWG (динамические блоки)
Autodesk Revit
IFC
"RAM block" - металлические корпусные решения для автоматизации
Пульт управления PN, ширина 1600 мм
RAR
355.80 kB
RAR
2.02 MB
"RAM block" - металлические корпусные решения для автоматизации
Пульты и стойки управления (динамические блоки)
RAR
6.92 MB
"RAM block" - металлические корпусные решения для автоматизации
Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
ZIP
66.35 MB
ZIP
4.74 MB
Сертификаты
Название
Документ
Отказное письмо о сертификации корпусов, шкафов и аксессуаров RAM block (CE CDE CQE DAE CQEC PN)
PDF
3.69 MB
