Упрощенная редукция 400мм, Н80

Код: LR8400
Упрощенная редукция 400мм, Н80
Упрощенная редукция 400мм, Н80

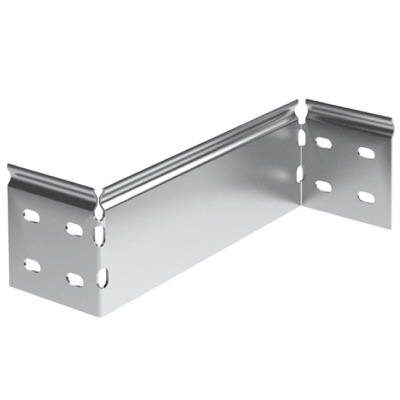

Монтажные аксессуары, входящие в состав линейки "L5 Combitech" созданы для упрощения и ускорения монтажа, а также для повышения надежности самой кабельной трассы. Упрощенная редукция – это аксессуар, созданный для легкого соединения кабельных лотков различной ширины. Такие аксессуары могут закрепляться как с одной стороны лотка, так и с обеих (при односторонней редукции аксессуар необходимо применять вместе с соединителями).
Исполнение аксессуара - "Сталь, оцинкованная по методу Сендзимира". Ширина редукции - 400 мм, высота бокового профиля - 80 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 400
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Вид/марка материала Прочее
Материал Сталь
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

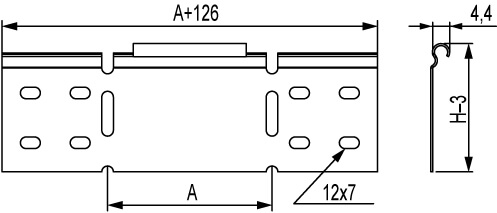

Высота бокового профиля, мм 80
Ширина, мм 4,4
Длина, мм 520
Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA
"L5 Combitech" - лестничные лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.32 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
17.38 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.21 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
5.28 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
726.23 kB
