Упрощенная редукция 300мм, Н100

Код: LR1300

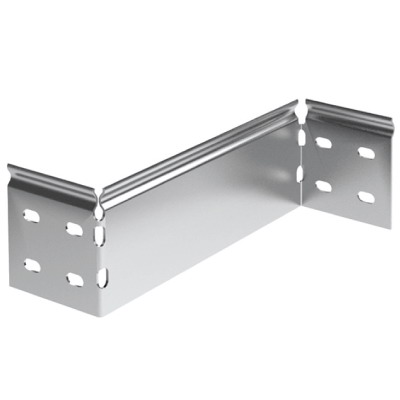

Упрощенная редукция 300мм, Н100
Упрощенная редукция 300мм, Н100
Монтажные аксессуары, входящие в состав линейки "L5 Combitech" созданы для упрощения и ускорения монтажа, а также для повышения надежности самой кабельной трассы. Упрощенная редукция – это аксессуар, созданный для легкого соединения кабельных лотков различной ширины. Такие аксессуары могут закрепляться как с одной стороны лотка, так и с обеих (при односторонней редукции аксессуар необходимо применять вместе с соединителями).
Исполнение аксессуара - "Сталь, оцинкованная по методу Сендзимира". Ширина редукции - 300 мм, высота бокового профиля - 100 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 300
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Вид/марка материала Прочее
Материал Сталь
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Высота бокового профиля, мм 100
Ширина, мм 4,4
Длина, мм 420

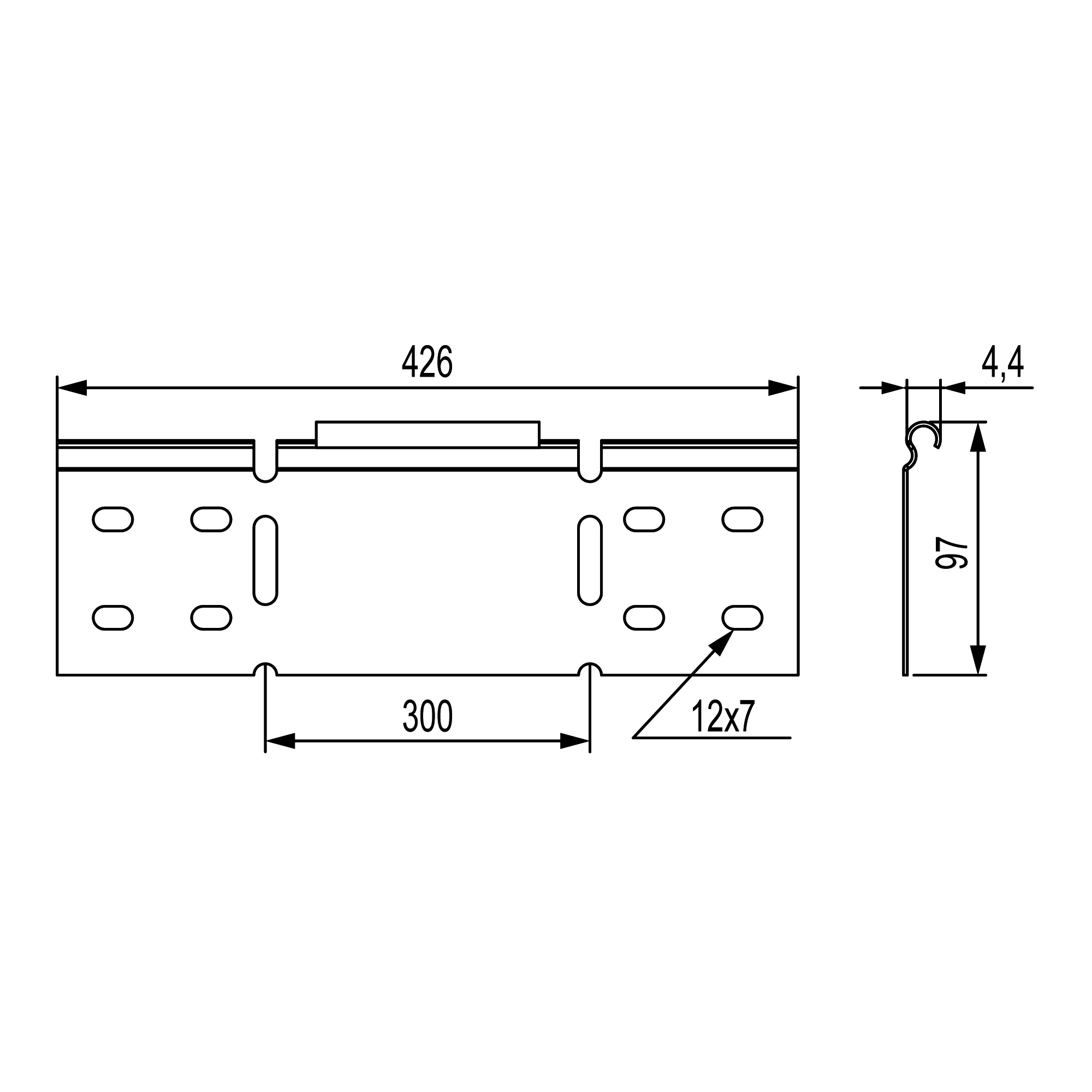

Чертежи
