Стеновое крепление лотка (кронштейн)

Код: LP5000

Вес, кг:	0,100
Объем, м³:	0,00004 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Стеновое крепление предназначено для вертикального или напольного монтажа лестничных лотков. Аксессуар применяется в качестве кронштейна для монтажа лотков. Кронштейн устанавливается на лонжерон лотка и фиксируется к стене анкерами, подобранными в соответствии с материалом поверхности. Аксессуар предназначен для лотков с высотой боковой стенки 50-100 мм. Изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".

Подробнее

Цвет	Светло-серый
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/ марка материала	Сталь

Материал	Сталь
Нержавеющая сталь травлёная	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Тип продукции	Монтажные аксессуары
Тип аксессуара	Монтажные аксессуары

Материал

Сталь оцинкованная по методу Сендзимира

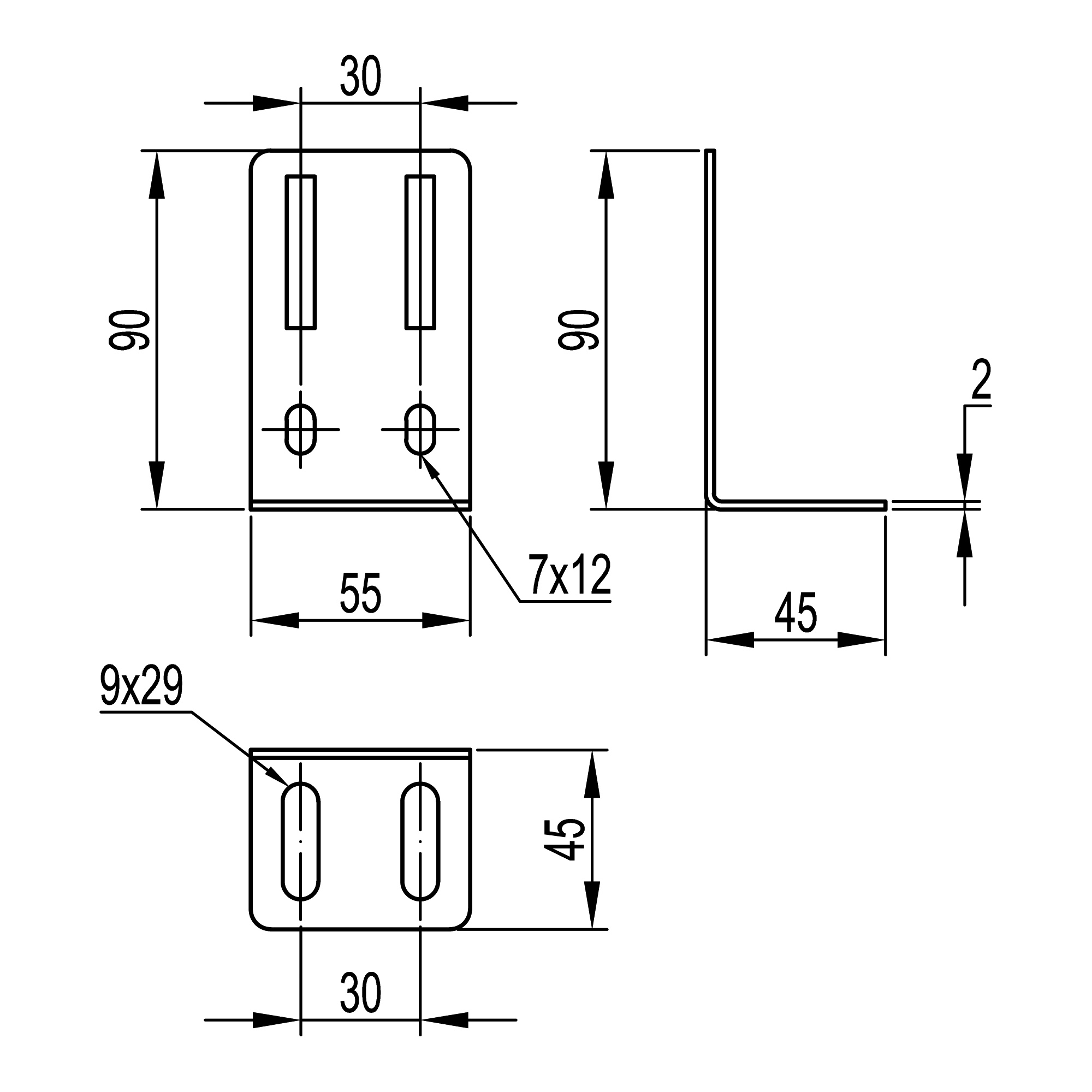

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	Renga	Intergraph	AVEVA	SAT	STEP
Лестничные лотки - "L5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Лестничные лотки - "L5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Лестничные лотки - "L5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech				ZIP 73.45 МБ
Лестничные лотки - "L5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"					ZIP 4.53 МБ
Лестничные лотки - "L5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"						ZIP 1014.48 МБ
Лестничные лотки - "L5 Combitech"	Cистема лестничных лотков "L5 Combitech"							RAR 17.38 МБ
Лестничные лотки - "L5 Combitech"	Cистема лестничных лотков "L5 Combitech"								ZIP 27.26 МБ
