Пластина монтажная горизонтальная

Код: LP4000

Вес, кг:	0,312
Объем, м³:	0,00053 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Страница из каталога
Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

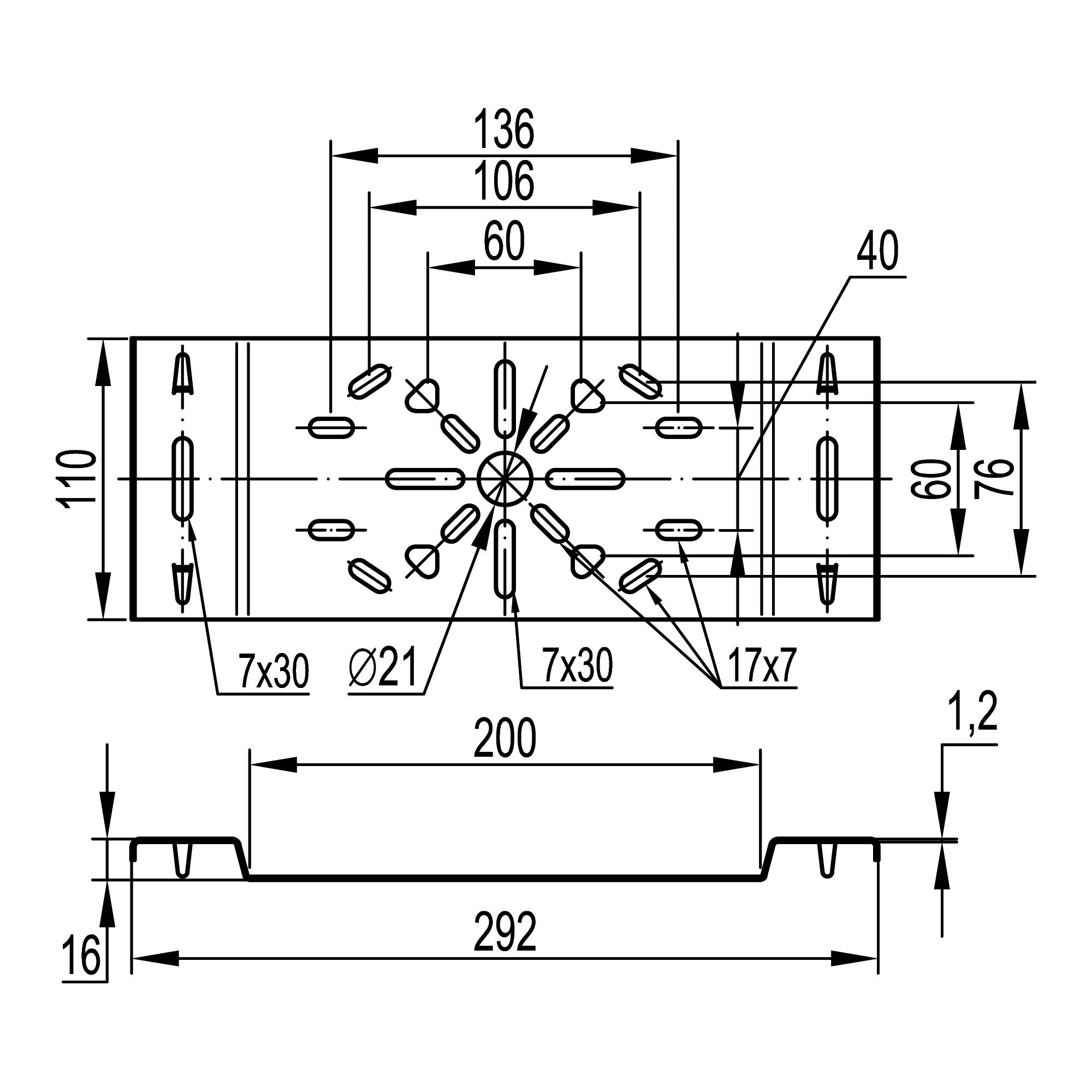

Горизонтальная монтажная пластина предназначена для быстрого монтажа ответвительных коробок ДКС серии "Express" к поперечинам (траверсам) лестничных лотков. Монтажные отверстия пластины в точности совпадают с монтажными отверстиями ответвительных коробок ДКС. Монтажная пластина фиксируется к траверсе гайками М6 и винтами М6х10. Изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".

Подробнее

Модель/исполнение	Горизонтальн.
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Сталь
Материал	Сталь

Тип крепления	Винтовое крепление
Ширина пластины, мм	110
Высота пластины, мм	292
Нержавеющая сталь травлёная	Да

Тип продукции	Монтажные аксессуары
Тип аксессуара	Монтажные аксессуары

Материал

Сталь оцинкованная по методу Сендзимира
