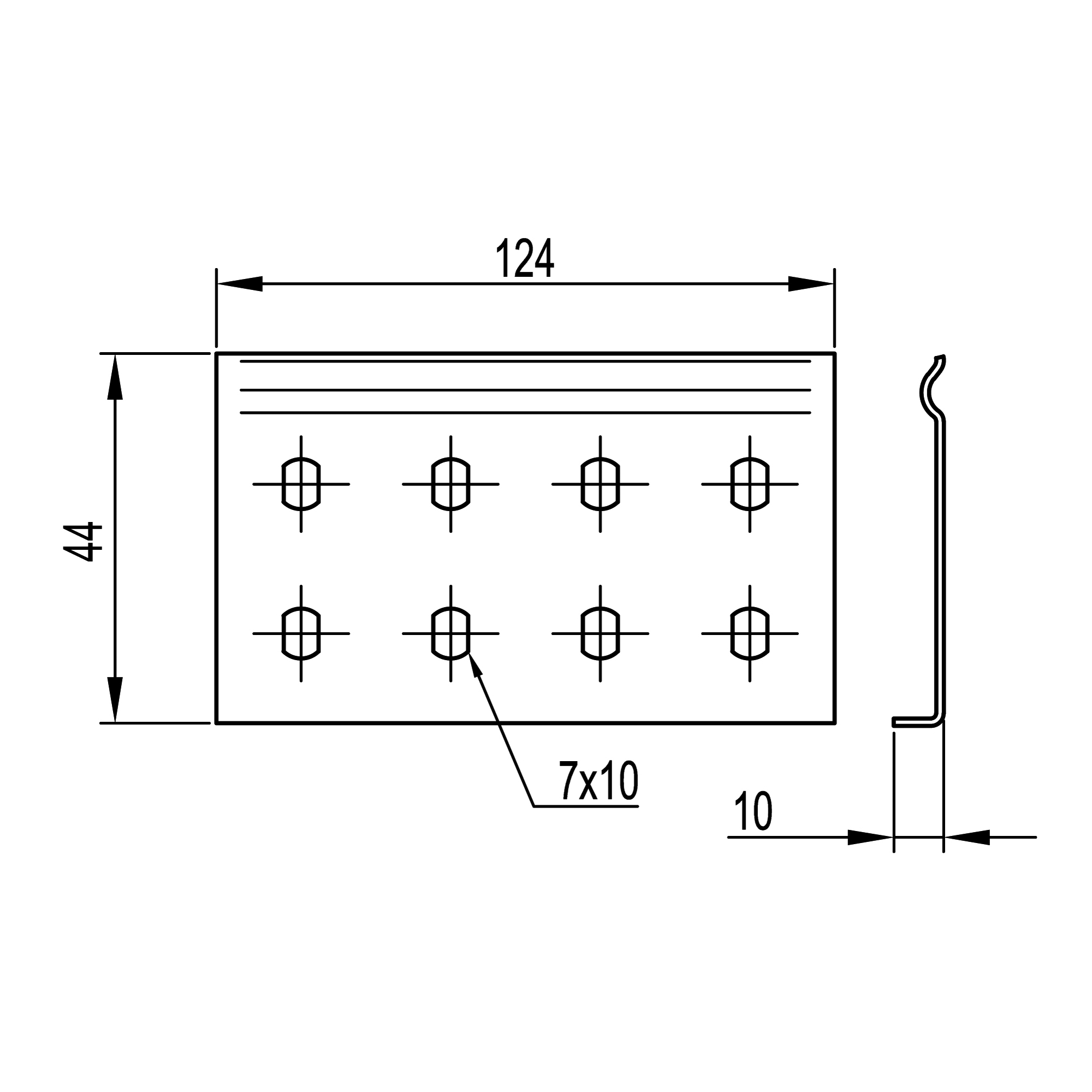

Соединитель усиленный горизонтальный , GTO 50 L
Соединитель усиленный горизонтальный , GTO 50 L
Код:
LG5000
Задать вопрос
Скачать
Страница из каталога
Страницы - Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
?
Отличительные особенности системы лестничных лотков "L5 Combitech" – высокая несущая способность и надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. В местах, где трасса подвергается повышенной нагрузке, необходимо применять специальные соединительные пластины.
Соединительные пластины GTO изготавливаются из стали (исполнение - "Цинк-ламельное покрытие"). Они применяются для соединения лотков на участках трассы с повышенной нагрузкой и на больших пролетах. Внешний соединитель применяется с лотками высотой 100 мм.
Аксессуары в исполнении "Цинк-ламельное покрытие" демонстрируют высокие показатели коррозионной стойкости, сравнимые с устойчивостью к коррозии горячеоцинкованных изделий.
Подробнее
Карточка товара
Характеристики
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Вид/марка материала
Прочее
Длина, мм
124
Материал
Сталь
Подходит для проволочного лотка
Нет
Подходит для лестничного лотка
Да
Подходит для (листового) кабельного лотка
Нет
Нержавеющая сталь травлёная
Нет
Подходит для лотка высотой, мм
50
Горизонт.-поворотный/шарнирный
Нет
Вертикал.-поворотный/шарнирный
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Подходит для лотка шириной, мм
50…600
Цвет
Светло-серый
Модель/исполнение
Соединитель продольный
Тип соединения
Винтовой разъем
Тип аксессуара
Монтажные аксессуары
Тип продукции
Монтажные аксессуары
Высота
50 мм
