Ответвитель Т-образный 50х100, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: STM510K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,890 |
| Объем, м3: |
0,00700
?
|
Т-образный ответвитель предназначен для организации отвода трассы в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ответвитель применяется с лотками линейки "S5 Combitech" с высотой борта 50 мм и шириной основания 100 мм. Толщина металла - 1,5 мм. Аксессуар представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Вид/марка материала | Сталь |
| Ширина кабельного лотка, мм | 100 |
| Высота кабельного лотка, мм | 50 |
| Толщина материала | 1.5 |
| Материал | Сталь |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Т-ответвитель |
| Ширина | 100 мм |
| Высота | 50 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

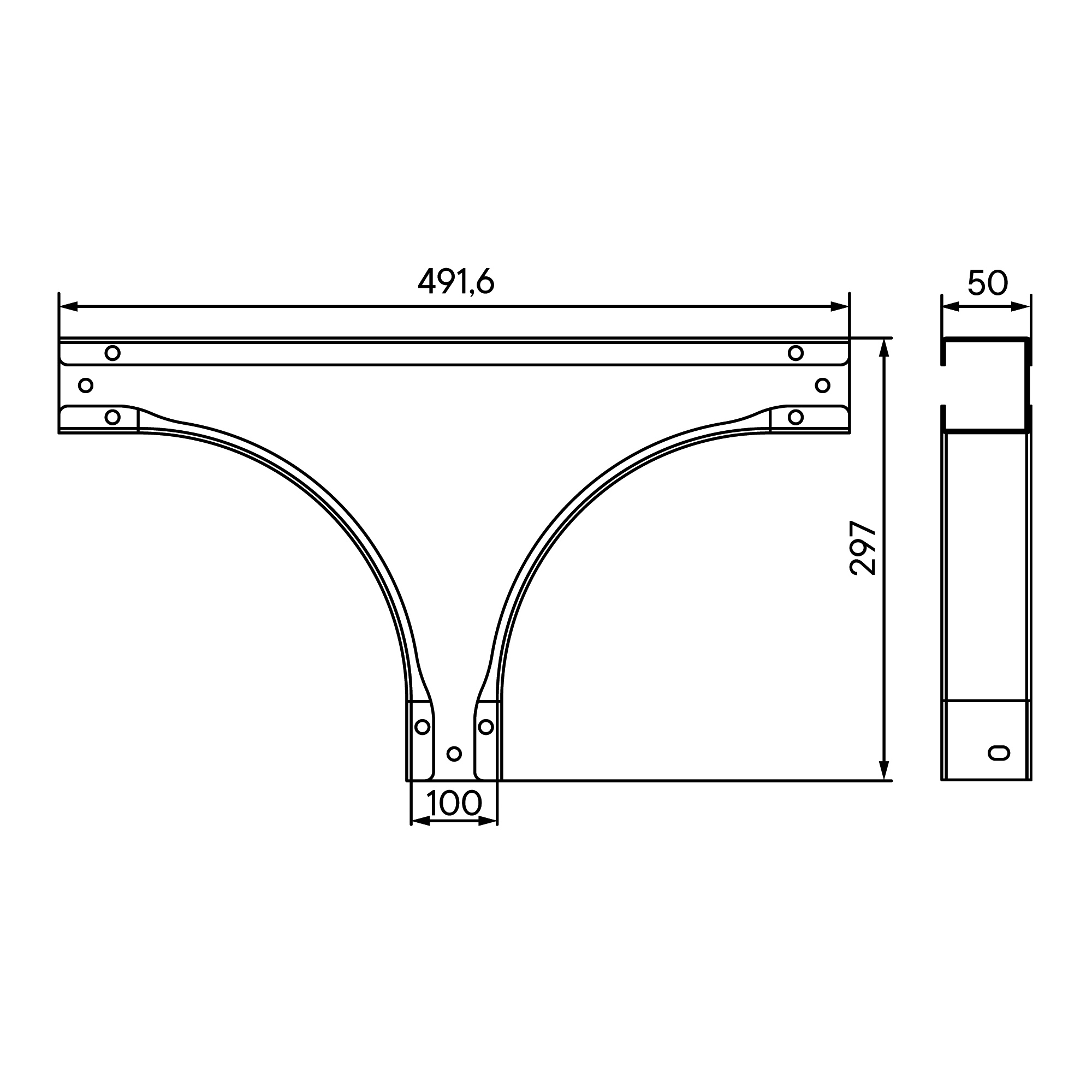

Чертежи
| Серия | Название | Eplan | DWG (динам.) | AVEVA |
|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
