Угол вертикальный внешний 90 градусов 50х100, 2,0 мм, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа
Код: SOH510K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,510 |
| Объем, м3: |
0,00515
?
|
Вертикальный внешний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол применяется с лотками линейки "S5 Combitech" с высотой борта 50 мм и шириной основания 100 мм. Толщина металла - 2,0 мм. Аксессуар представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Толщина материала, мм | 2 |
| Отклонение (угол) | 90° |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Ширина кабельного лотка, мм | 100 |
| Высота кабельного лотка, мм | 50 |
| НАТО монтажные отверстия | Да |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Нержавеющая сталь травлёная | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Изменение направления | Вертикально ниспадающий |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внешний 90 градусов |
| Ширина | 100 мм |
| Высота | 50 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

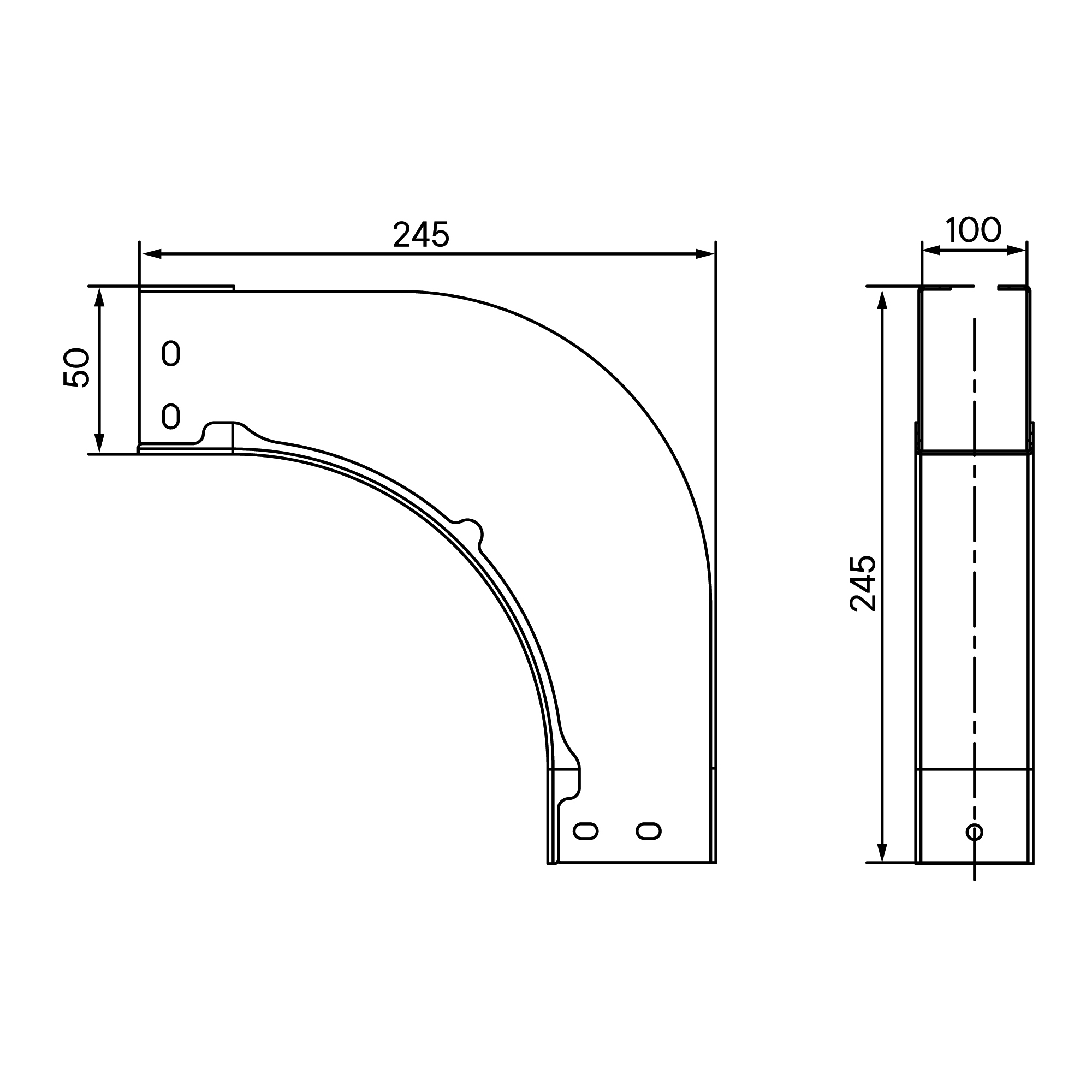

Чертежи
