Х-ответвитель 80х200 R-600, лонжерон 1,5 мм, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
LIX8602KZL
Х-ответвитель 80х200 R-600, лонжерон 1,5 мм, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
LIX8602KZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп

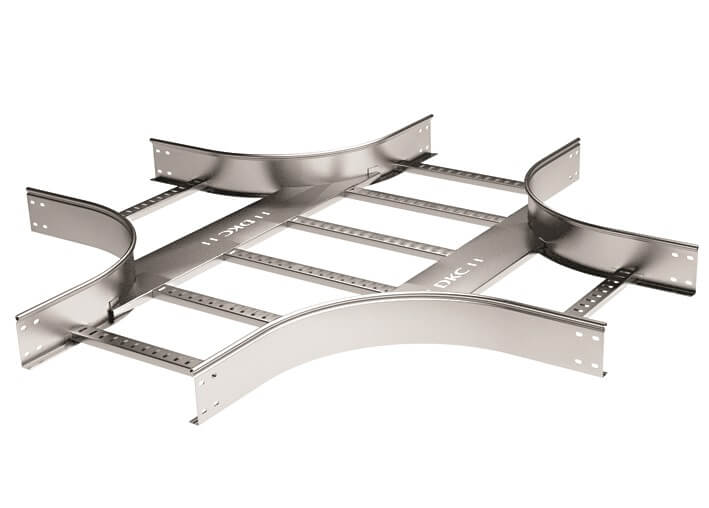

X-образный ответвитель позволяет создавать X-образные ответвления трассы в горизонтальной плоскости, а также прокладывать кабели с большим сечением благодаря радиусу изгиба R600. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 200 мм, высота – 80 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие, в состав которого входит алюминий, цинк и магний. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Цинк-ламельное покрытие соответствует 8 классу коррозионной стойкости. Толщина лонжерона изделия – 1,5 мм, а толщина поперечины – 1,0 мм.
Подробнее
Цвет | Светло-серый |
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Тип ступени | Перфорированный профиль |
Вид/ марка материала | Сталь |
Материал | Сталь |
Внутр. радиус, мм | 600 |
Ширина лестничного лотка, мм | 200 |
Высота лестничного лотка (боковой стенки), мм | 80 |
Нержавеющая сталь травлёная | Нет |
Тип бокового профиля | Профиль (открытый) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Тип продукции | Системные аксессуары |
Тип аксессуара | Ответвитель Х-образный |
Ширина | 200 мм |
Высота | 80 мм |
Материал | Сталь с цинк-ламельным покрытием |

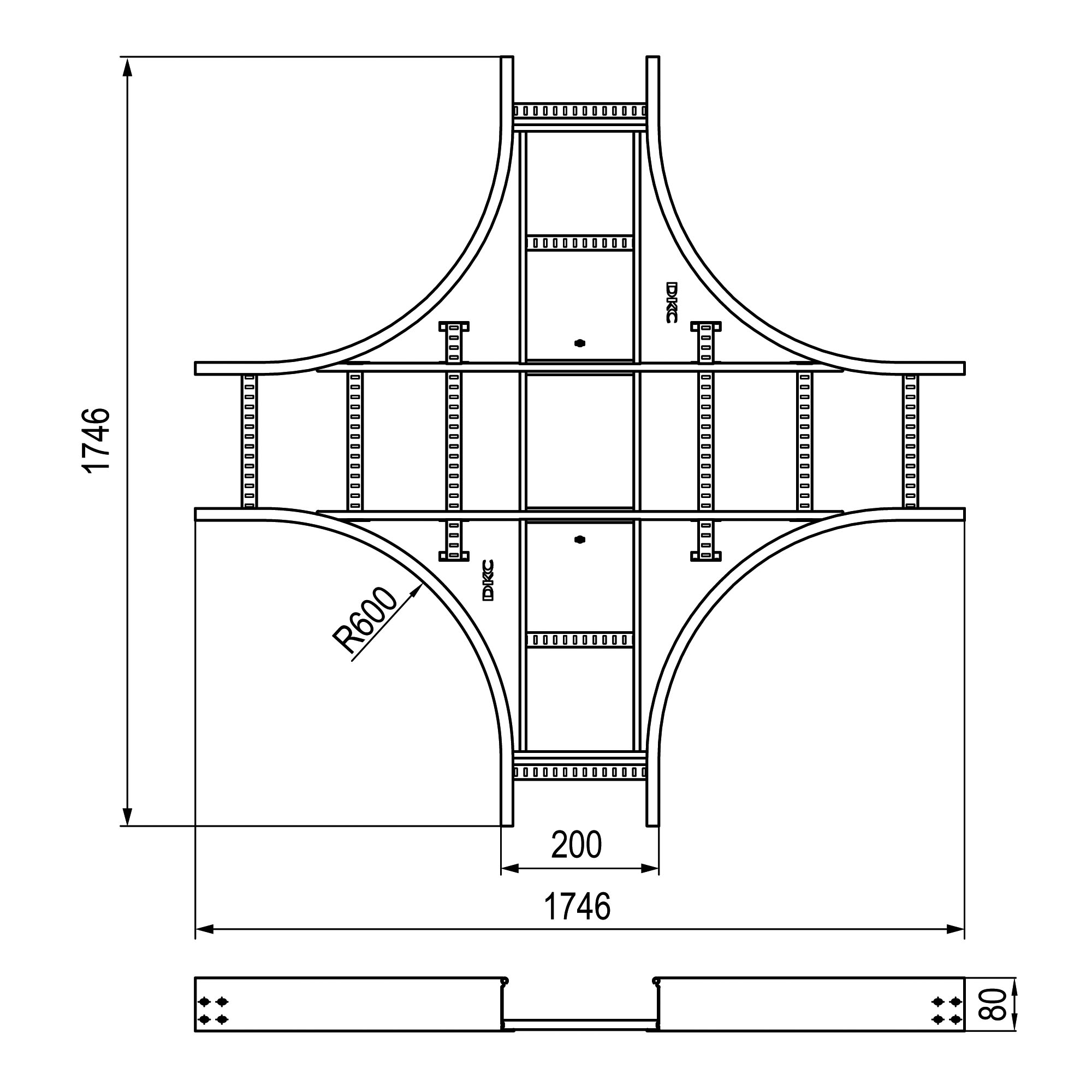

Чертежи
Серия | Название | DWG (динам.) | Renga | Intergraph | AVEVA |
---|---|---|---|---|---|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
Лестничные лотки - "L5 Combitech"
|
|
|
|
Сертификаты
Название | Документ |
---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.
Доступные версии для ПК: Windows, MacOS, Linux
Инструкция по установке
Доступные версии для ПК: Windows, MacOS, Linux
Инструкция по установке
