Лестничный лоток 80х100 плюс, L3000, горячий цинк

Код: LI8010HDZ
Система "L5 Combitech" – это система лестничных лотков и специальных аксессуаров, предназначенных для открытой прокладки кабеля на объектах коммерческого, промышленного, гражданского строительства. Лотки лестничного типа представляют собой два перфорированных борта (лонжерона), которые соединяются поперечинами (траверсами). Особенность лестничных лотков – в том, что их конструкция обеспечивает более высокую несущую способность по сравнению с листовыми лотками при примерно равных весе и типоразмерах. Для производства лестничных лотков используется способ соединения, называемый клинчингом – в отличие от сварки или клепки такое крепление не снижает устойчивость к вибрационным нагрузкам и несущую способность.

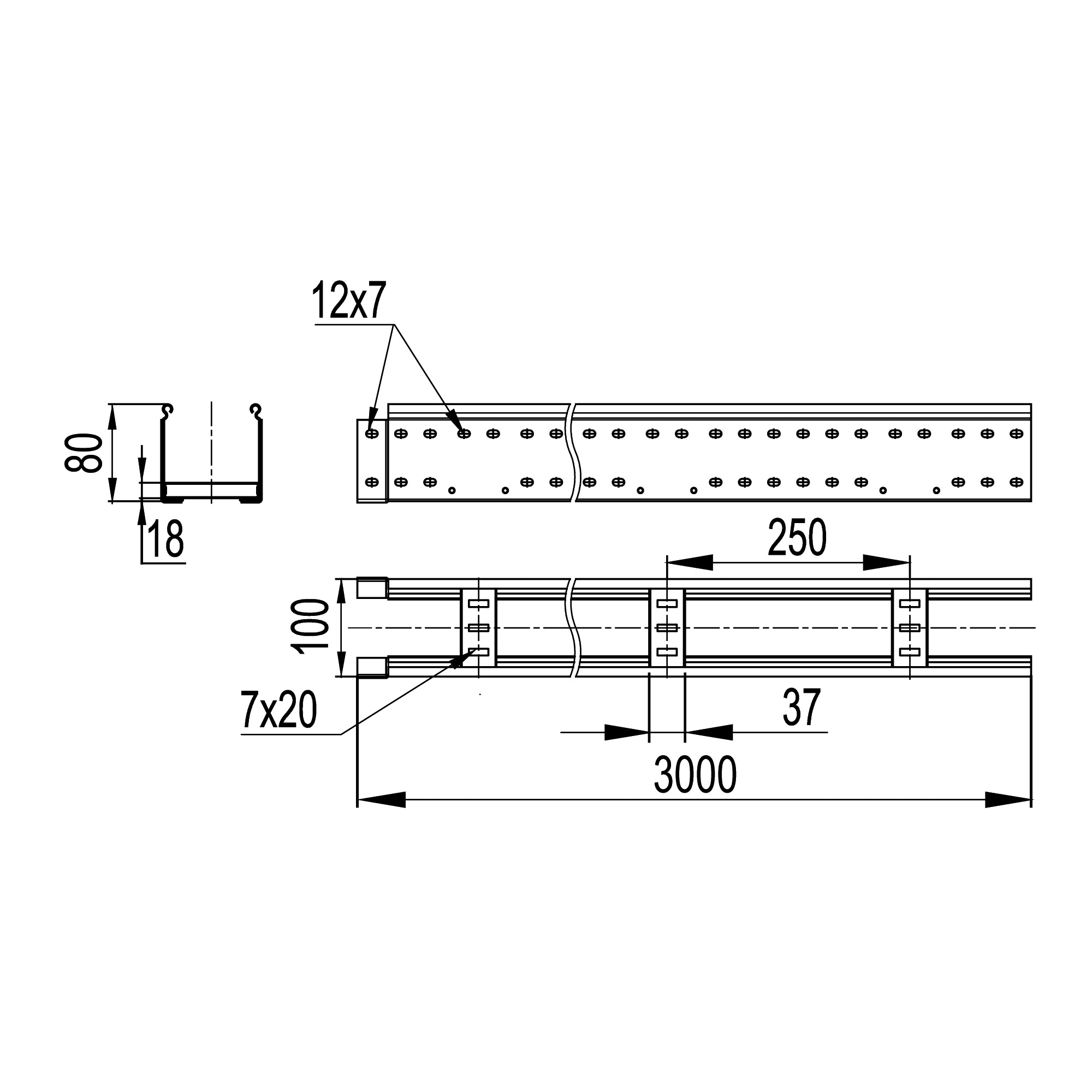

Ширина лотка - 100 мм, высота борта - 80 мм, длина секции - 3000 мм.
Лестничные лотки шириной 100 мм могут использоваться как несущий каркас под светильники – эти лотки прошли испытания на точечную нагрузку. Лестничные лотки в исполнении "Горячий цинк" могут применяться для размещения в условиях повышенной влажности. Лотки в этом исполнении сохраняют барьерную и электрохимическую защиту от коррозии на срок до 50 лет.
Подробнее
Цвет Светло-серый
Ширина, мм 80
Высота, мм 100
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Полезное сечение, мм2 8000
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
