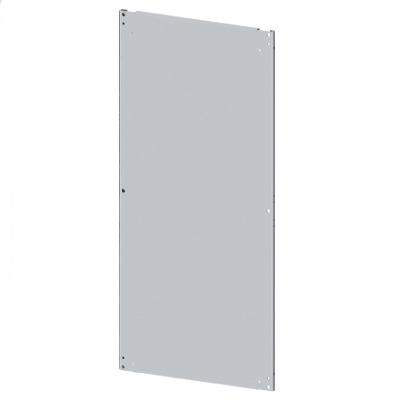

Монтажная плата, для шкафов DAE/CQE 2000 x 1000 мм

Код: R5PCE20100
"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает степень ударопрочности IK 10. Двери выполняются из металла толщиной 1,5 – 2 мм. На внутреннюю сторону двери наносится покрытие из вспененного полиуретана, который повышает качество герметизации. Монтажная плата служит для установки оборудования. Номинальная нагрузка - 600 кг. Плата предназначена для шкафов DAE и CQE высотой 2000 мм и шириной 1000 мм.
Подробнее
Ширина, мм 1000
Высота, мм 2000
Перфорированный (-ая) Нет
Защитное покрытие поверхности Оцинкованная
Материал Сталь
Ширина передней панели 886
Высота передней панели 1883
Ширина, мм 1000
Толщина, мм 2
Высота, мм 2000
Материал Металл
Полезная площадь (ВхШ) 1883x886 мм
Чертежи
Серия Название DWG (динамические блоки) Eplan DWG STEP Autodesk Revit IFC
