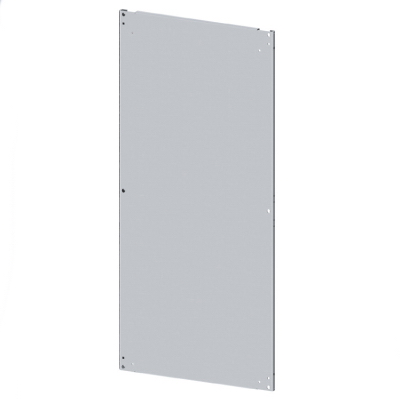

Монтажная плата, для шкафов DAE/CQE 1600 x 600 мм

Код: R5PCE1660
"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает степень ударопрочности IK 10. Двери выполняются из металла толщиной 1,5 – 2 мм. На внутреннюю сторону двери наносится покрытие из вспененного полиуретана, который повышает качество герметизации. Монтажная плата служит для установки оборудования. Номинальная нагрузка - 600 кг. Плата предназначена для шкафов DAE и CQE высотой 1600 мм и шириной 600 мм.
Подробнее
Ширина, мм 600
Высота, мм 1600
Перфорированный (-ая) Нет
Защитное покрытие поверхности Оцинкованная
Материал Сталь
Ширина передней панели 486
Высота передней панели 1483
Высота, мм 1600
Толщина, мм 2
Ширина, мм 600
Материал Металл
Полезная площадь (ВхШ) 1483x486 мм
Чертежи
Серия Название DWG (динамические блоки) Eplan DWG STEP Autodesk Revit IFC
