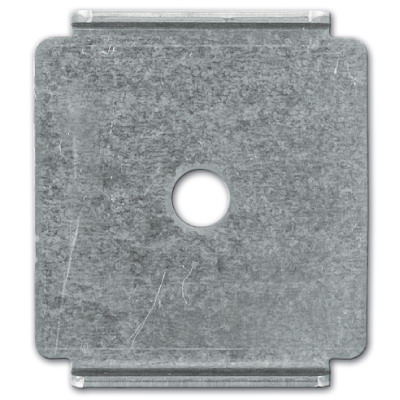

Пластина для подвеса проволочного лотка на шпильке INOX
Код: FC37311INOX
Тип упаковки:
Кол-во в упаковке: 10
Ед. изм: шт
| Вес, кг: | 0,058 |
| Объем, м3: |
0,00004
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания
Пластина предназначена для организации подвеса проволочного лотка на шпильке. Чтобы организовать подвес, для каждой точки подвеса по центру лотка монтируется одна шпилька. На один подвес необходимы две пластины и две гайки с насечкой, препятствующей откручиванию. Пластина позволяет осуществлять подвес к потолку лотка шириной до 300 мм включительно при помощи шпильки М8 или шпильки М6 при использовании дополнительных шайб. Специальное исполнение "нержавеющая сталь AISI 304" означает, что изделие имеет высокую устойчивость к воздействию агрессивных сред и нагреву и служит в 1,5-3 раза дольше оцинкованного аналога.
Подробнее
| Модель/исполнение | Горизонтал./вертикал. |
| Вид/марка материала | Нержавеющая сталь |
| Материал | Сталь |
| Тип крепления | Винтовое крепление |
| Ширина пластины, мм | 53 |
| Высота пластины, мм | 8 |
| Нержавеющая сталь травлёная | Да |
| Защитное покрытие поверхности | Без покрытия |
| Тип продукции | Консоли |
| Материал | Нержавеющая сталь |
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | AVEVA |
|---|---|---|---|---|---|---|
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
