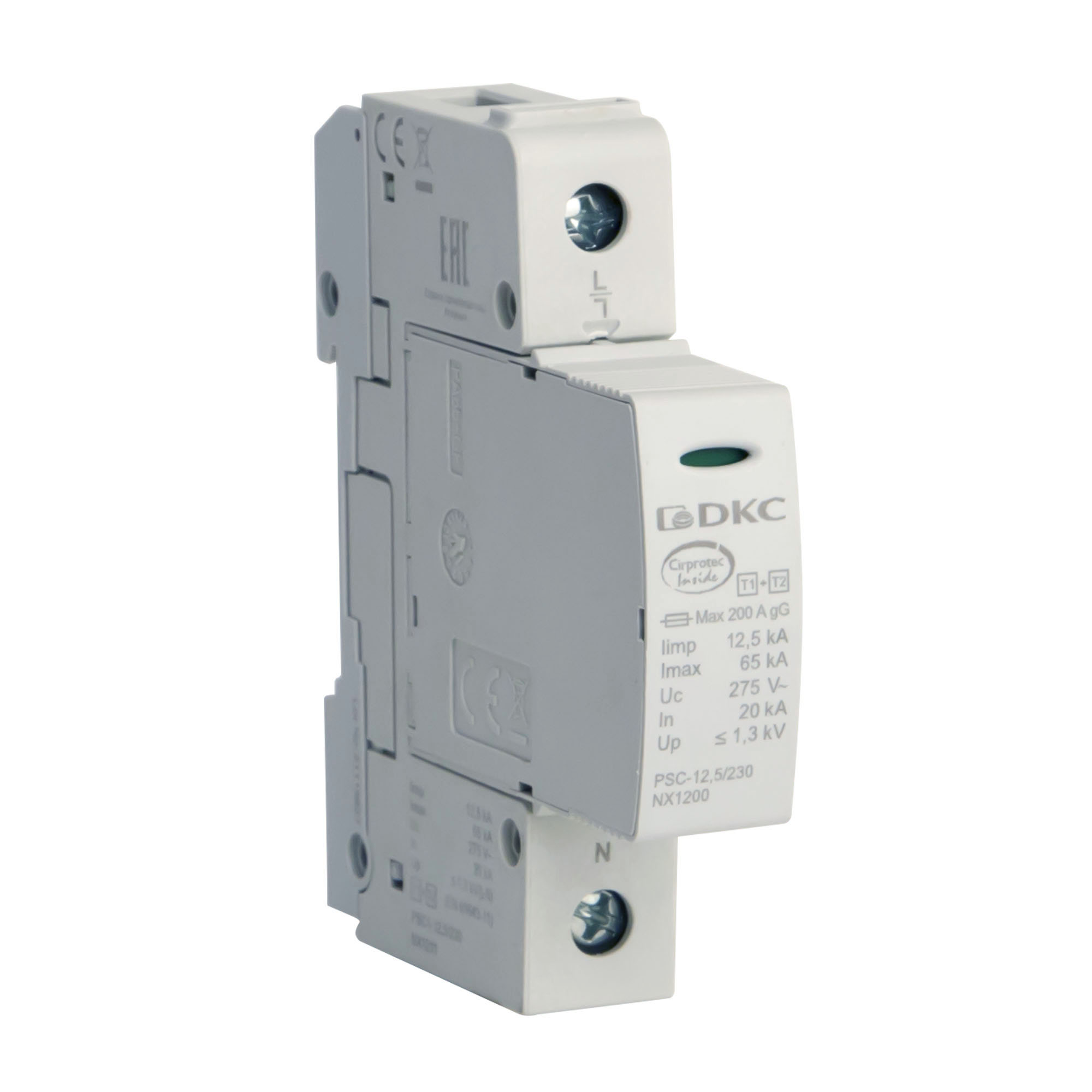

УЗИП, класс I+II, 1-полюсный, L-N, 12,5к

Код: NX1211

Задать вопрос

УЗИП класса I+II на основе газонаполненных разрядников и оксидно-цинковых варисторов рекомендуется к применению в любых зданиях и сооружениях, подверженных ударам молнии. Устанавливаются на уровне главного распределительного щита.

Характеристики по стандарту ETIM

Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Конструктивный размер (габарит)	1 модуль
Уровень защиты по напряжению, кВ	1.3
Номин. сброс импульсного тока (8/20), кА	20
Номин. напряжение перемен. тока (AC), В	230
С контактом дистанционной сигнализации	Нет
Макс. длительное напряжение перемен. тока АС, В	275
Уровень защиты по напряжению L-N, кВ	1.3
Сигнал на устройстве	Оптический
Встроенный резервный предохранитель	Нет
Макс. сечение жесткого проводника (одно-/многопроволочного), мм²	35
Макс. сечение гибкого проводника (тонкопроволочного), мм²	25

Степень защиты (IP)	IP20
System configuration DC (*)	Нет
System configuration IT (*)	Да
System configuration TN (*)	Нет
System configuration TN-C (*)	Да
System configuration TN-S (*)	Да
System configuration TT (*)	Да
System configuration other (*)	Нет
System configuration TN-C-S (*)	Нет
EF012274	65
EF012627	25
