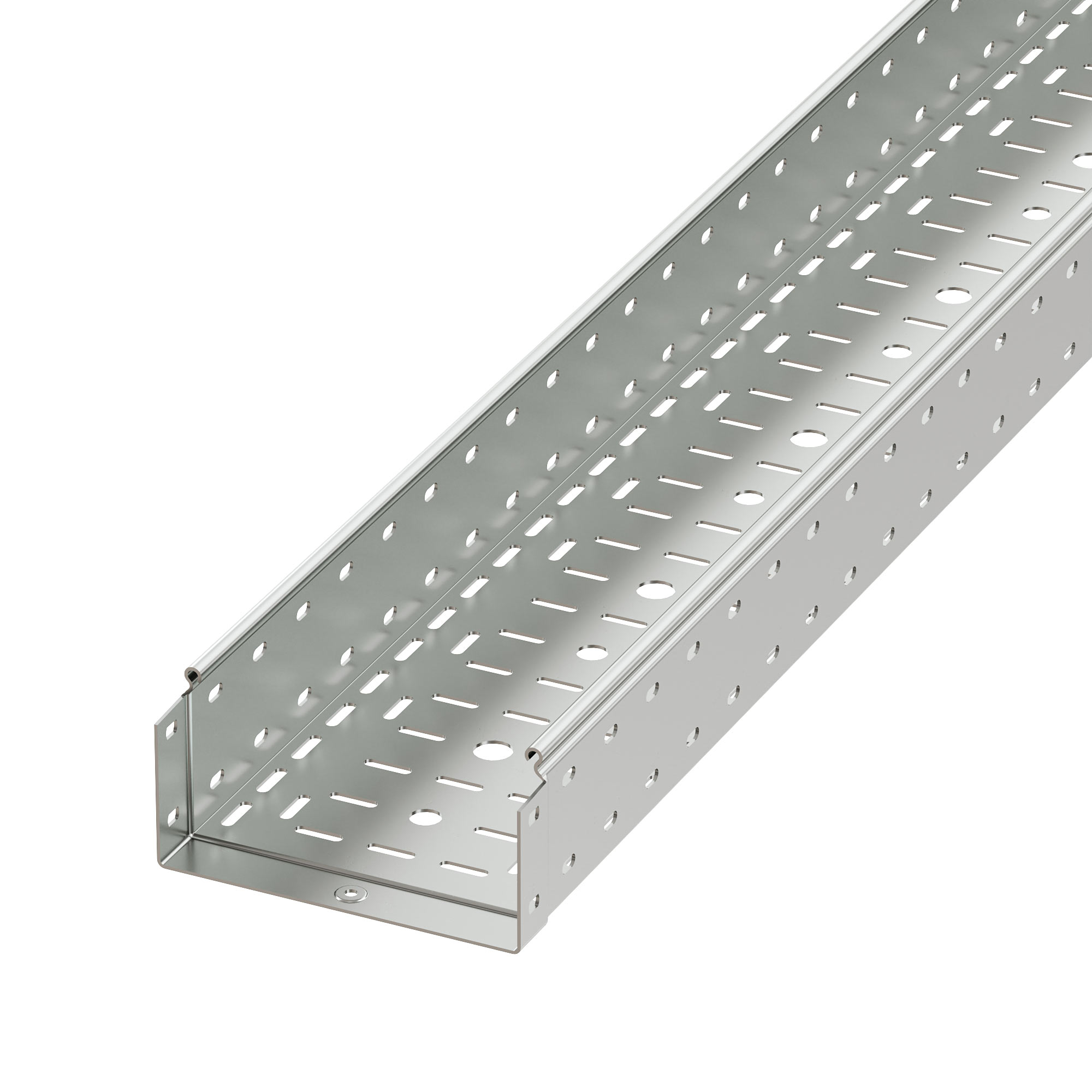

Лоток перфорированный 100х150х3000, 2,0 мм
Код:
SPH30115
Лоток перфорированный 100х150х3000, 2,0 мм
Код:
SPH30115
Вес, кг: | 5,077 |
Объем, м3: |
0,00840
?
|
Тип упаковки:
Кол-во в упаковке: 6
Ед. изм: м

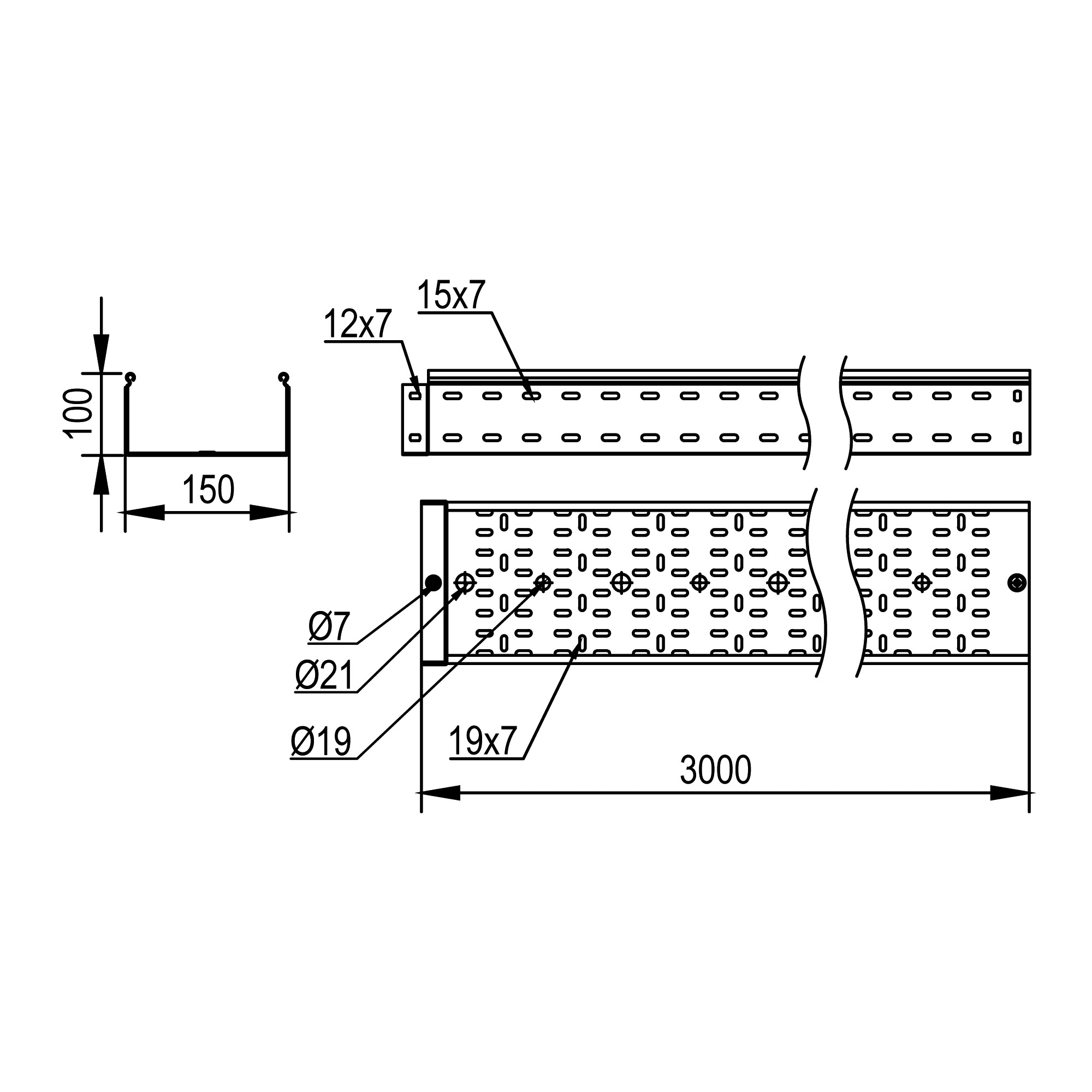

Листовой перфорированный лоток применяется для прокладки кабеля как в помещении, так и на открытом воздухе. Специсполнение по толщине металла лотка отличается повышенной несущей способностью и жесткостью. Высота борта лотка - 100 мм, ширина основания - 150 мм, длина - 3 м. Толщина металла - 2,0 мм. Лоток представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
Ширина, мм | 150 |
Высота, мм | 100 |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Толщина материала, мм | 2 |
Длина, мм | 3000 |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Вид/ марка материала | Сталь |
Цвет | Светло-серый |
Модель/исполнение | С интегрированным соединит. разъемом |
Перфорированная боковая стенка | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Перфорированные лотки |
Тип лотка | Листовые лотки - "S5 Combitech" |
Высота | 100 мм |
Длина | 3000 мм |
Толщина | 2.0 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 150 мм |
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
4
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Код: 38006
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть
Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Renga | Intergraph | AVEVA |
---|---|---|---|---|---|---|---|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
||
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
Сертификаты
Название | Документ |
---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.
Доступные версии для ПК: Windows, MacOS, Linux
Инструкция по установке
Доступные версии для ПК: Windows, MacOS, Linux
Инструкция по установке
