Проволочный лоток 50х200 L3000

Код: FC5020

Материал: ?

AISI 304

Нержавеющая сталь AISI 304

Горячий цинк

Сталь горячеоцинкованная погружением

Гальваника

Сталь с гальваническим покрытием

Ширина:

Высота:

30 50 80 100

Длина:

2000 3000

Вес, кг:	1,060
Объем, м³:	0,00630 ?

Тип упаковки:

Кол-во в упаковке: 6

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

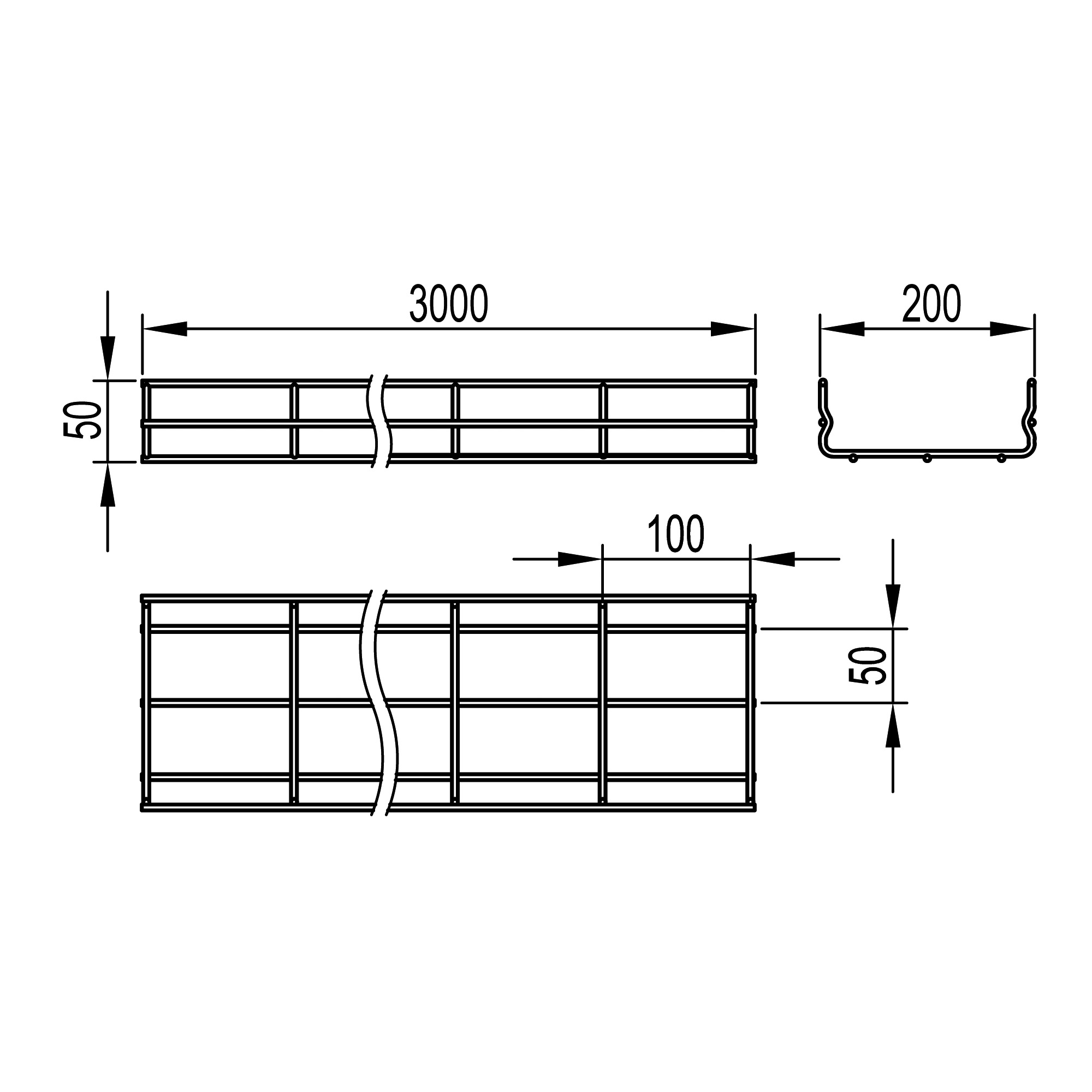

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Подробнее

Ширина, мм	200
Модель/исполнение	Без разъема/соединителя
Высота, мм	50
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Длина, мм	3000
Материал	Сталь
Диаметр проволоки, мм	4

Встроенный разделитель	Нет
Полезное сечение, мм²	10000
Форма профиля	U-образная форма
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Безвинтовый разъем	Нет

Тип продукции	Проволочные лотки
Тип лотка	Проволочные лотки - "F5 Combitech"
Высота	50 мм

Длина	3000 мм
Материал	Сталь с гальваническим покрытием
Ширина	200 мм

Аксессуары

Аналоги

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	AVEVA
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Проволочные лотки - "F5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"				ZIP 447.3 МБ

Сертификаты

Название	Документ
«F5 Combitech» - экспертное заключение для системы кабельных проволочных лотков 1	PDF 797.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB

Конфигураторы

Fix Combitech

Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.

Доступные версии для ПК: Windows, MacOS, Linux

Инструкция по установке
