Розетки в офисе, магазине или производственном помещении редко остаются на первоначальных местах в течение всего срока эксплуатации здания. Меняется расстановка рабочих мест, устанавливается новое оборудование, появляются дополнительные потребители. При скрытой проводке перенос электроточки требует вмешательства в отделку, открытая прокладка кабеля прямо по стене ухудшает внешний вид помещения, а использование удлинителей отрицательно сказывается не только на эстетике, но и на безопасности.

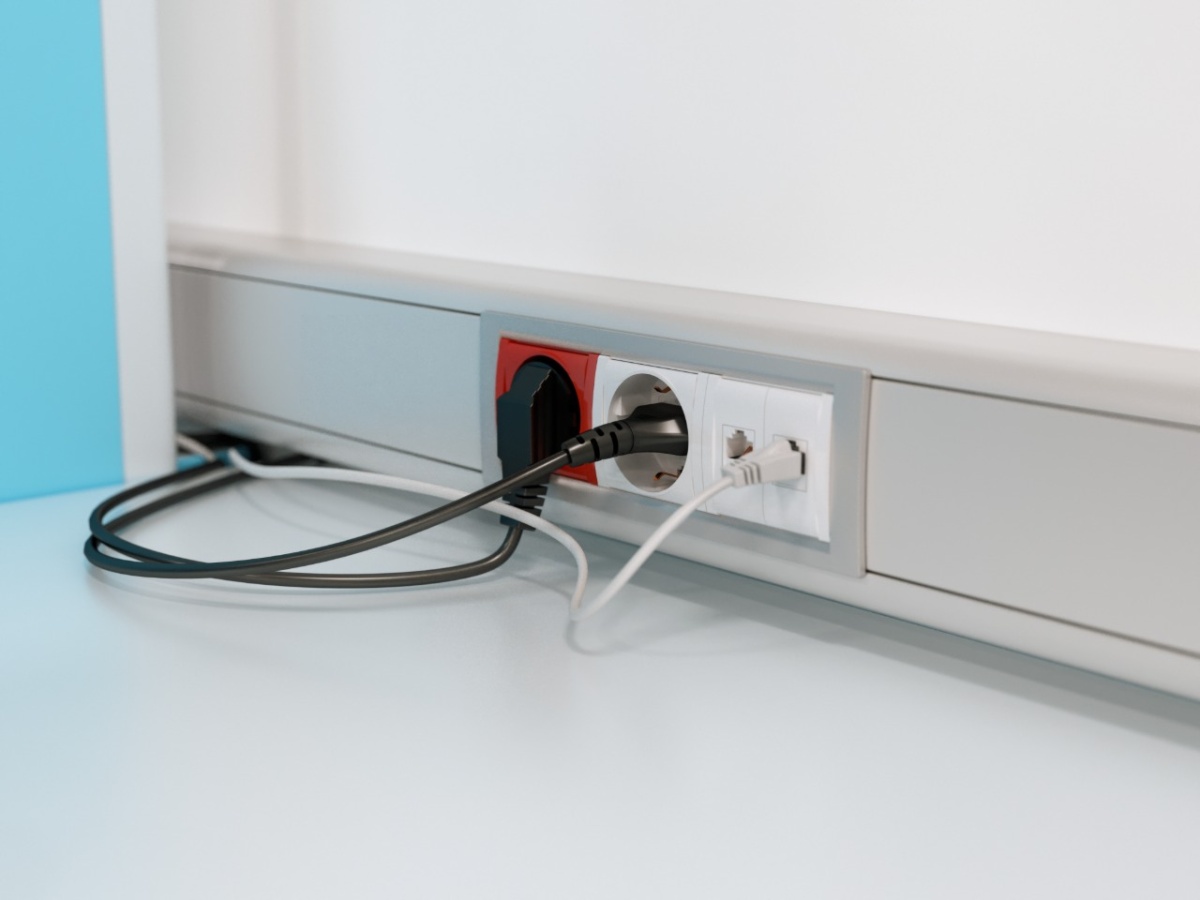

Кабель-канал решает эту проблему за счет открытой, но организованной прокладки коммуникаций. Силовые, информационные и другие линии размещаются внутри короба, а розетки устанавливаются непосредственно в него. Не приходится штробить стены и устанавливать отдельные подрозетники.
Такую систему проще адаптировать при перепланировке. Розеточный блок можно установить в нужной части трассы, дополнить новыми модулями или перенести при изменении расположения оборудования. В результате инженерные коммуникации не нарушают отделку и выглядят аккуратно даже при большом количестве электрических и информационных точек.
Ассортимент розеток ДКС для кабель-каналов
|
Тип |
Варианты в ассортименте ДКС |
Где применяются |
|
Силовые розетки |
С заземлением, защитными шторками, исполнения на 1 и 2 модуля |
Подключение компьютеров, оргтехники, торгового и другого электрооборудования |
|
Компьютерные |
RJ45, одинарные и двойные, разных категорий |
Подключение рабочих мест к локальной сети, сетевого оборудования |
|
Телефонные |
RJ12, одинарные и двойные |
Телефония и другие совместимые слаботочные линии |
|
Телевизионные |
ТВ-розетки |
Подключение телевизионного оборудования |
|
USB |
USB-разъемы |
Подключение и зарядка совместимых устройств |
|
HDMI |
Мультимедийные разъемы HDMI |
Подключение мониторов, панелей и другого аудиовизуального оборудования |
Основные серии различаются конструкцией и возможностями интеграции.
Viva используется с кабель-каналами ДКС In-liner Classic и In-liner Front, а также с системой организации рабочих мест Sotto.
Brava также совместима с In-liner Classic и In-liner Front, а ряд изделий устанавливается в In-liner Aero. Помимо силовых розеток, серия включает RJ45 и RJ12, телевизионные, USB- и HDMI-разъемы.
Avanti рассчитана на проекты, где предъявляются повышенные требования к эстетике интерьера. В серии представлены силовые и телекоммуникационные розетки, в том числе розетки с крышкой.
Области применения
Офисы. Кабель-канал прокладывают вдоль рабочих мест. В нем устанавливают силовые, компьютерные и другие необходимые розетки.
Торговые центры и магазины. Розетки необходимы для кассовых узлов, терминалов, витрин, информационных экранов и сетевого оборудования. Открытая кабеленесущая система упрощает переоборудование торговой площади при смене планировки или арендатора.
Производственные помещения. В кабель-каналах организуют питание и передачу данных для оборудования, расположенного вдоль стен и рабочих зон. Закрытая трасса защищает проводку от случайного контакта и помогает упорядочить большое количество кабелей.
Общественные и административные здания. Розетки необходимы для организации рабочих мест, стоек обслуживания, зон ожидания и других участков, где одновременно требуются электропитание и информационные подключения.
Как выбрать розетки для кабель-канала
Выбор начинается с кабеленесущей системы и состава точки подключения. Механизм, суппорт, рамка и кабель-канал должны быть совместимы между собой, поэтому комплект лучше рассматривать как единое решение:
- Выбор состава розеточного блока. Количество и тип изделий рассчитывают по числу подключаемых устройств с учетом планируемого расширения.
- Проверка совместимости серии с кабель-каналом. Розетки устанавливаются непосредственно в короб либо через соответствующие суппорты и рамки. При подборе нужно учитывать конкретную серию кабель-канала, его типоразмер и предусмотренный способ установки механизмов.
- Учет электрических параметров. Номинальные характеристики розетки должны соответствовать подключаемой нагрузке и параметрам сети. Для линий с защитным проводником выбирают исполнения с заземляющим контактом.
- Учет категории линии (для СКС). Категория розетки RJ45 должна соответствовать проекту структурированной кабельной системы. Установка компонента более низкой категории ограничит характеристики соответствующего канала передачи данных.
- Оценка условий эксплуатации. В общественных зданиях и местах с постоянным потоком посетителей целесообразны силовые розетки с защитными шторками. Для помещений, где возможны пыль или влага, изделия должны иметь повышенный класс защиты (от IP44 и выше).
- Планирование резерва. Если через несколько лет потребуется добавить рабочее место или новое оборудование, свободное место в кабель-канале и резервные позиции под розетки упростят модернизацию.
Комплектация и аксессуары
Для монтажа розеток в кабель-каналы ДКС предусмотрены штатные установочные элементы. Их состав зависит от серии электроустановочных изделий и типа короба. Каталог включает рамки-суппорты, каркасы и рамки в различных цветовых исполнениях.
При подборе комплекта нужно учитывать серию ЭУИ, количество модулей и конкретную кабеленесущую систему. Это исключает подгонку компонентов при монтаже и дает возможность собрать розеточный блок в штатной конфигурации ДКС.
Преимущества решений ДКС
- Полная совместимость кабель-каналов, монтажных элементов и электроустановочных изделий.
- Силовые и информационные линии можно разместить в одной кабеленесущей системе с их разделением.
- Модульная конструкция упрощает изменение состава розеточного блока при модернизации помещения.
- Несколько серий ЭУИ дают выбор по функциональности и дизайну для офисных, коммерческих и производственных объектов.
В результате заказчик получает не набор отдельно подобранных коробов и розеток, а законченное системное решение: от прокладки кабеля до оформления точек подключения.
