При выборе трубы для защиты кабеля легко сравнить различные варианты по цене за метр. А вот оценить общие расходы на закупку, монтаж и эксплуатацию гораздо сложнее. Трещины, деформация, разрушение от ультрафиолета или низкой температуры могут потребовать ремонта совсем недавно смонтированной трассы. И мнимая экономия быстро нивелируется стоимостью восстановления системы и затратами, связанными с ее простоем.
Жесткие ПВХ-трубы ДКС стоят дороже многих бюджетных аналогов. И разница в цене имеет техническое обоснование:
- высокие требования к сырью и производственному процессу;
- проведение испытаний готовой продукции;
- нормированные характеристики и контроль их стабильности от партии к партии.
Разберем, за что заказчик платит при выборе жестких ПВХ-труб ДКС, где их применение экономически оправдано и в каких условиях они выигрывают у альтернативных решений.
Технические преимущества ПВХ-труб ДКС
Ударная прочность при отрицательной температуре
Стандартные жесткие трубы серии Express выдерживают удар более 1 Дж при –25 °C и более 2 Дж при –5 °C. Труба сохраняет защитные свойства при эксплуатации зимой и в неотапливаемых помещениях в пределах установленного температурного диапазона. Температура эксплуатации составляет от –25 до +60 °C, монтажа — от –5 до +60 °C.
Для открытой прокладки на улице выпускаются атмосферостойкие трубы с климатическим исполнением УХЛ1. Они рассчитаны на монтаж и эксплуатацию при температуре от –40 до +60 °C и имеют ударную прочность более 1 Дж при –40 °C. Материал устойчив к ультрафиолетовому излучению и атмосферным осадкам.
Степень защиты IP67
Трубы и совместимые аксессуары системы Express образуют закрытую трассу, защищенную от пыли и влаги. Степень защиты IP67 соответствует полной пыленепроницаемости и влагостойкости при кратковременном погружении в воду.
Пожаробезопасность
ПВХ-трубы ДКС не распространяют горение в соответствии с требованиями ГОСТ Р 53313-2009. На жесткие трубы оформлен сертификат пожарной безопасности ТР ЕАЭС.
Отсутствие коррозии
ПВХ не корродирует при контакте с влагой, поэтому труба не требует окрашивания или нанесения защитного металлического покрытия. Это принципиальное отличие от стальных труб при эксплуатации во влажной среде: состояние защитного слоя не приходится контролировать и восстанавливать в течение срока службы трассы.
Электроизоляционные свойства
ПВХ не проводит электрический ток. Трубная трасса не становится проводящей частью электроустановки и не требует защитного заземления, как металлическая труба. Это сокращает количество операций при монтаже.
Монтаж в бетоне, стяжке и открытым способом
Жесткие трубы Express рассчитаны на открытую прокладку, скрытую установку в стяжке и монтаж в бетон. Трубы одного типа можно использовать на разных участках объекта без перехода на другую технологию прокладки.
Гладкая внутренняя поверхность
Внутренняя стенка не имеет гофр, которые увеличивают сопротивление при протяжке. Это облегчает прокладку кабеля и снижает механическое воздействие на его оболочку.
Сравнение ПВХ-труб с другими видами труб
| Параметр | Жесткая ПВХ-труба ДКС | Гибкая ПНД-труба | Двустенная ПНД-труба | Жесткая металлическая труба |
|---|---|---|---|---|
|
Основная область применения |
Открытая и скрытая проводка, прокладка в стяжке и бетоне, наружная прокладка |

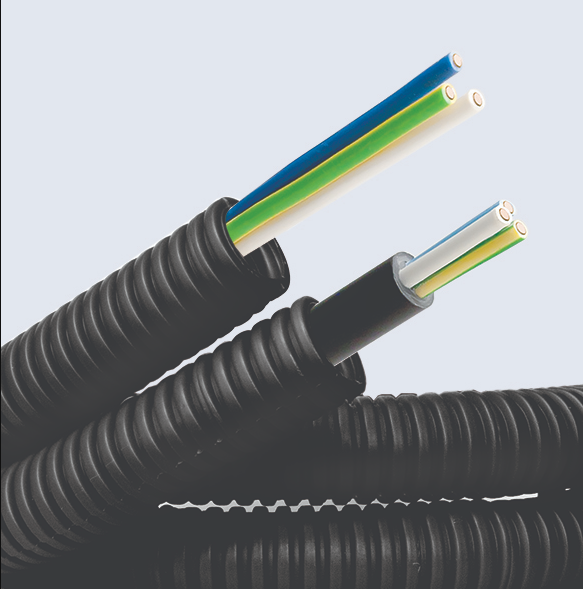

Трассы сложной конфигурации, где требуется гибкость трубы |
Защита кабеля при прокладке в грунте и других условиях с повышенными механическими нагрузками |
Открытая и скрытая прокладка при высоких требованиях к механической защите и пожарной безопасности |
|
Температура эксплуатации |
Стандартное исполнение: –25…+60 °C; атмосферостойкое: –40…+60 °C |
До –45…+90 °C у отдельных исполнений ДКС |
До –55…+90 °C у отдельных исполнений ДКС |
Зависит от исполнения системы и условий применения |
|
Стойкость к коррозии |
Коррозия отсутствует |
Коррозия отсутствует |
Коррозия отсутствует |
Зависит от материала: оцинкованная сталь защищена цинковым покрытием; AISI 304 и AISI 316L имеют более высокую коррозионную стойкость |
|
Электропроводность |
Диэлектрик |
Диэлектрик |
Диэлектрик |
Проводник |
|
Пожарные свойства |
Не распространяет горение по ГОСТ Р 53313-2009 |
Зависят от конкретного исполнения |
Есть исполнения, не распространяющие горение |
Металл относится к негорючим материалам |
|
УФ-стойкость |
Предусмотрено специальное атмосферостойкое исполнение |
Есть УФ-стойкие исполнения |
Есть УФ-стойкие исполнения |
Металл не разрушается под действием УФ |
|
Монтаж трассы |
Резка и соединение выполняются без трудоемких операций обработки металла; широкий набор готовых аксессуаров |
Удобна на поворотах и сложных участках, поставляется длинными бухтами |
Большой радиус изгиба; технология монтажа зависит от диаметра и исполнения |
Выше трудоемкость резки, соединения и крепления |
|
Вес |
Небольшой |
Небольшой |
Небольшой |
Наибольший среди сравниваемых вариантов |
Экономическая эффективность
Экономику трубной системы имеет смысл считать по стоимости готовой трассы. В расчет входят четыре группы затрат:
Стоимость системы = трубы + аксессуары + монтаж + эксплуатационные расходы.
Для сравнения ПВХ и металлической трубы в смету следует включить одинаковую длину трассы и полный комплект элементов: муфты, повороты, крепеж, коробки и другие аксессуары, предусмотренные проектом. Затем добавляются трудозатраты на монтаж.
У металлической системы отдельными строками могут появляться операции, которых нет при работе с ПВХ, например, резка и обработка металла или нарезание резьбы.
В оценку на длительный срок также входят расходы, связанные с условиями эксплуатации. ПВХ не подвержен коррозии, поэтому трубы не требуют восстановления антикоррозионного покрытия. Во многом за счет этого гарантийный срок службы жестких труб Express составляет 15 лет.
Таким образом, относительно невысокая цена труб ДКС из ПВХ, удобство монтажа и долгий срок службы делают их экономически оправданным решением для многих проектов.
