Новые промышленные коммутаторы N1000: Gigabit Ethernet для автоматизации, видеонаблюдения и сетевой инфраструктуры

Новые модели предназначены для построения надёжной сетевой инфраструктуры в системах промышленной автоматизации, видеонаблюдения, беспроводных сетях и других объектах, где требуется подключение Ethernet-оборудования непосредственно в шкафах автоматизации.
Все три коммутатора представлены в промышленном корпусе со степенью защиты IP30, устанавливаются на DIN-рейку и поддерживают резервирование питания за счёт двух независимых входов. Устройства работают в режиме plug-and-play и не требуют предварительного конфигурирования.

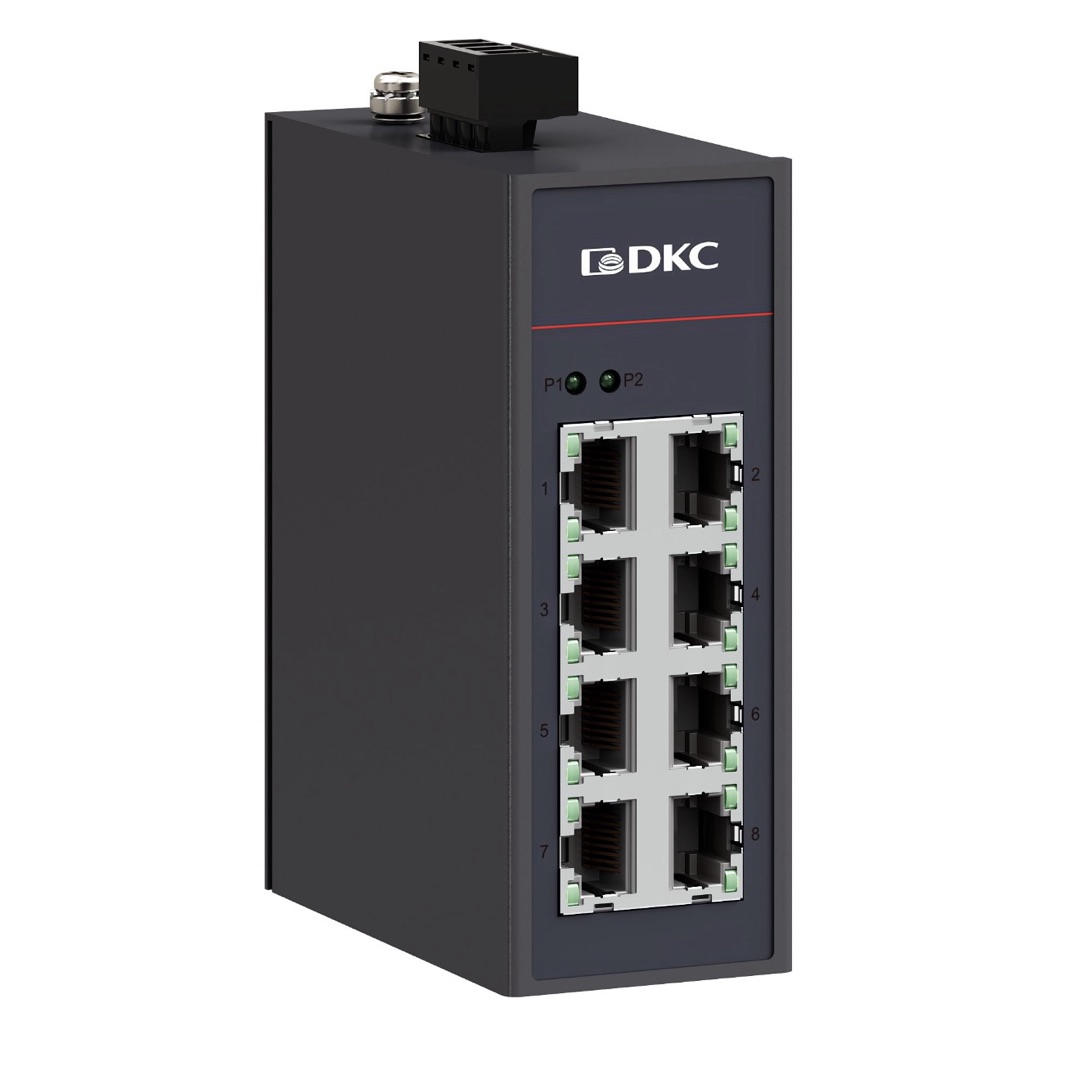

N1000-8GT-P1 — базовый гигабитный узел доступа

Промышленный неуправляемый коммутатор Gigabit Ethernet

Назначение

Базовый узел доступа для построения проводных Ethernet-сетей АСУ ТП там, где не требуется питание периферии по PoE. Типовая задача — подключение контроллеров, панелей оператора HMI, преобразователей частоты и датчиков с Ethernet-интерфейсом на скорости до 1 Гбит/с.

Это «рабочая лошадка» шкафа автоматизации: коммутатор, который собирает в одну сеть оборудование одной установки или одного участка линии и отдаёт трафик выше по иерархии.

Технические характеристики

Преимущества

• Восемь гигабитных портов без переплаты за управление. Там, где VLAN, кольцевое резервирование и мониторинг не нужны, управляемый коммутатор — это лишние деньги и лишний этап пусконаладочных работ. N1000-8GT-P1 закрывает задачу коммутации на полной гигабитной скорости и не требует ни настройки, ни обслуживания.
• Широкий диапазон питания 12–48 В DC. Коммутатор встраивается в шкаф с любой из распространённых шин питания — 12, 24 или 48 В — без дополнительного источника под конкретное устройство.
• Резервирование питания «из коробки». Два независимых входа позволяют завести питание от двух источников или двух вводов: отказ одного из них не приводит к потере связи с оборудованием участка.
• Нулевые затраты на конфигурирование. Монтажник ставит устройство на рейку, подаёт питание и включает патч-корды — сеть работает. Ни консоли, ни веб-интерфейса, ни человеческого фактора при настройке.

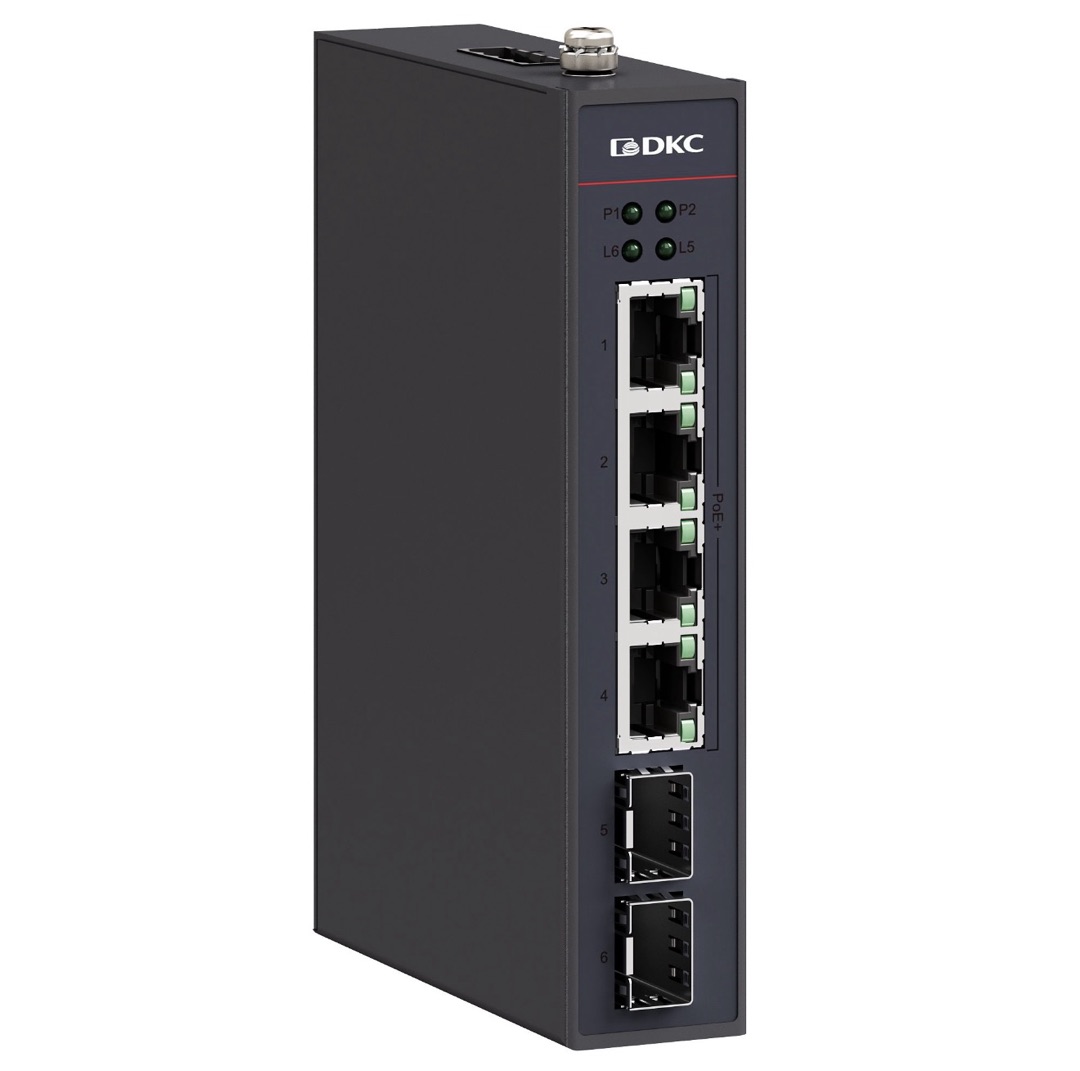

N1000-2GX4GP-P4 — питание периферии и оптический аплинк

Неуправляемый коммутатор Gigabit Ethernet с PoE/PoE+

Неуправляемый коммутатор Gigabit Ethernet с PoE/PoE+ — это узел доступа для питания и подключения IP-камер, точек доступа Wi-Fi, IP-телефонов и других PoE-устройств на небольших участках сети. Четыре медных порта с PoE/PoE+ обслуживают периферию, а два SFP-слота выводят трафик на оптику — для связи с ядром сети или соседним шкафом.

Классический сценарий — периметровое видеонаблюдение, участок беспроводного покрытия цеха, выносной пост на территории объекта, до которого медью не дотянуться.

Технические характеристики

• Два устройства в одном корпусе

PoE-инжекторы и медиаконвертеры больше не нужны: питание периферии и переход на оптику выполняются одним модулем на DIN-рейку. Меньше точек отказа, меньше места в шкафу, меньше монтажа и кабельной обвязки.

• Оптический аплинк на 1 Гбит/с

SFP-слоты снимают ограничение в 100 метров, характерное для витой пары, и обеспечивают гальваническую развязку между шкафами — критично для объектов с протяжёнными трассами и разными контурами заземления.

• Два SFP-слота, а не один

Второй оптический порт можно использовать для резервного канала или для транзита на следующий шкаф в линейной топологии.

• Резервирование питания при PoE-нагрузке

Два входа 48–57 В DC позволяют подстраховать не только сам коммутатор, но и всю питаемую от него периферию — камеры и точки доступа остаются в работе при отказе одного источника.

Важно при проектировании: в отличие от N1000-8GT-P1, модель требует питания 48–57 В DC — это следствие стандарта PoE. Поэтому необходимо закладывать соответствующий источник питания шкафа.

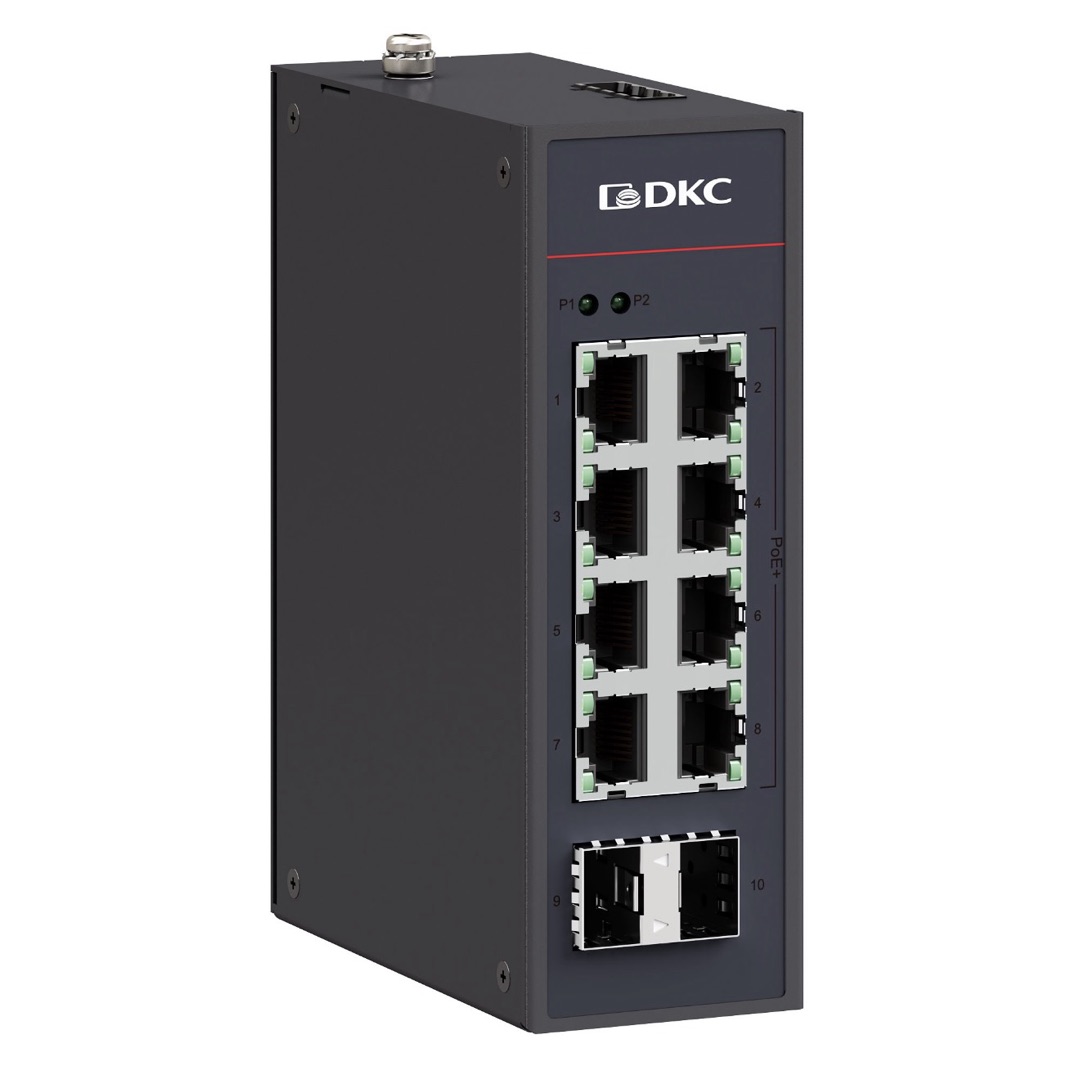

N1000-2GX8GP-P4 — максимальная плотность PoE в линейке

Неуправляемый коммутатор Gigabit Ethernet с PoE/PoE+

Неуправляемый коммутатор Gigabit Ethernet с PoE/PoE+ решает те же задачи, что и N1000-2GX4GP-P4, но для узлов с большим числом периферийных устройств: участки видеонаблюдения на 6–8 камер, группы точек доступа Wi-Fi, кластеры RFID-считывателей — с общим оптическим выходом на ядро сети.

Технические характеристики

Преимущества

• Самая высокая плотность PoE-портов в серии

Восемь питающих портов в одном DIN-корпусе — это узел сбора видео и телеметрии целого участка объекта без каскадирования коммутаторов.

• Экономия на инфраструктуре

Один модуль вместо связки «коммутатор + инжекторы + медиаконвертер» сокращает и стоимость комплекта, и ширину шкафа, и время монтажа.

• Запас на развитие

Восьмипортовое исполнение позволяет закладывать в проект резерв под дополнительные камеры или точки доступа без замены активного оборудования на следующем этапе.

Сводная таблица

Как выбрать модель

Берите N1000-8GT-P1, если задача — просто собрать в сеть контроллеры, панели HMI, приводы и Ethernet-датчики внутри шкафа или установки. Периферия питается самостоятельно, оптика не нужна, шина питания шкафа — 24 В.

Берите N1000-2GX4GP-P4, если на участке до четырёх PoE-устройств (камеры, точки доступа, IP-телефоны) и требуется оптический выход на ядро сети или в соседний шкаф.

Берите N1000-2GX8GP-P4, если PoE-устройств шесть и больше, либо нужен запас портов на развитие узла.

Смотрите в сторону управляемых N2000, если проекту требуются VLAN, кольцевое резервирование, мониторинг через веб-интерфейс или поддержка PROFINET.

Области применения

• Автоматизация и АСУ ТП — сети на базе Modbus TCP, EtherNet/IP, EtherCAT.
• Видеонаблюдение — питание и подключение IP-камер по PoE/PoE+ без внешних инжекторов.
• Беспроводная инфраструктура — точки доступа Wi-Fi, антенны, RFID-считыватели на объекте.
• Транспорт и здания — диспетчерские системы, «умные» здания, инженерные сети освещения.
• Энергетика и водоканал — телемеханика насосных станций, подстанций, распределительных пунктов.
• Промышленные предприятия — сети цехового уровня в шкафах автоматизации и на производственных линиях.

Итог

Три новинки закрывают в неуправляемом сегменте линейки два запроса, которые чаще всего звучат от проектировщиков: гигабитная скорость на медных портах и питание периферии по PoE без внешних инжекторов. Все модели сохраняют формат промышленного устройства на DIN-рейку с резервированным питанием и остаются plug-and-play — их можно вводить в эксплуатацию силами монтажной бригады, без участия сетевого инженера.

Подробные технические характеристики, габаритные размеры и условия эксплуатации — в технической документации по ссылке.
