Митра Логик («Mitra Logic») C2000: высокопроизводительное управление движением на базе EtherCAT

Современное промышленное оборудование требует не просто логического управления, а прецизионной синхронизации множества осей в реальном времени. Компания ДКС предлагает для этих задач ПЛК среднего уровня — Митра Логик («Mitra Logic») C2000, который сочетает в себе мощность четырехъядерного процессора и гибкость среды разработки CODESYS.

Аппаратная база для сложных задач

В основе ПЛК Митра Логик («Mitra Logic») C2000 лежит процессор ARM Cortex-A53 с тактовой частотой 1,4 ГГц (4 ядра) и 512 Мб оперативной памяти. Такая архитектура позволяет контроллеру не только обрабатывать стандартную логику, но и решать ресурсоёмкие задачи управления движением (Motion Control) с высокой скоростью.

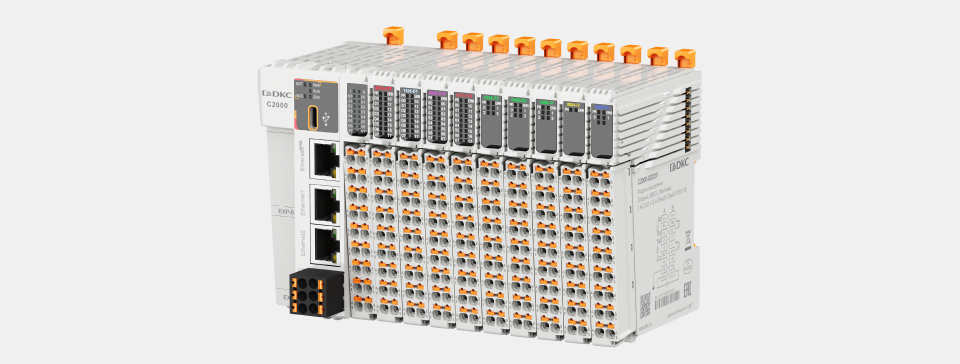

Контроллер выполнен в компактном корпусе (ширина ЦПУ всего 54 мм) и поддерживает расширение до 1024 каналов ввода-вывода на один модуль ЦПУ. Для локального расширения используются модули серии RP20 (дискретные, аналоговые, температурные), подключаемые по внутренней шине K-bus со скоростью 100 Мбит/с.

Motion Control: точность и синхронизация

Ключевым преимуществом C2000 является встроенная поддержка протокола EtherCAT, который стал промышленным стандартом для систем управления движением.

Возможности Motion Control включают:

• Масштабируемость: синхронизированное управление по EtherCAT до 32 осей.
• Высокая скорость: типичный цикл синхронизации составляет 1 мс для 8 осей (в режиме E-CAM) или 4 мс для 32 осей.
• Продвинутый функционал: поддержка функций E-GEAR (электронный редуктор), E-CAM (электронный кулачковый вал) и G-code/CNC для программного управления станками.
• Библиотеки: использование стандартной библиотеки PLCopen Standard Motion Control, что упрощает миграцию проектов с других платформ.

Программная среда CODESYS V3.5

Программирование C2000 ведётся в универсальной среде CODESYS V3.5 SP19 на языках стандарта МЭК 61131-3: ST, FBD, SFC, LD, IL. Это открывает доступ к огромному количеству готовых библиотек и позволяет реализовывать сложные алгоритмы траекторного управления, включая геометрические преобразования в редакторе ЧПУ.

Коммуникации и интеграция

Помимо EtherCAT, контроллер оснащён широким набором интерфейсов:

• 2 независимых порта Ethernet для многоуровневой сетевой связи.
• 1 порт RS-485 на борту (с возможностью добавления RS-232/485 и CANopen через модули расширения моноблока BD).
• Сервисный порт USB Type-C.
• Поддержка протоколов Modbus TCP/RTU (Master/Slave), CANopen (через плату BD) и свободных протоколов передачи данных.

Примеры применения

ПЛК Митра Логик («Mitra Logic») C2000 идеально подходит для систем, где требуется координация движений:

• Многоосевые станки и ЧПУ: управление траекториями резания или позиционирования с использованием G-кода.
• Упаковочные и фасовочные линии: синхронизация конвейеров, податчиков и механизмов запечатывания с помощью электронных кулачков (E-CAM).
• Роботизированные ячейки: управление манипуляторами и системами перемещения в пространстве.
• Металлообработка и текстильная промышленность: поддержание постоянного натяжения и синхронизация скоростей валов через электронный редуктор (E-GEAR).

Для комплексных решений Митра Логик («Mitra Logic») C2000 эффективно работает в связке с преобразователями частоты V1000/2000, панелями оператора H1000, коммутаторами N1000/2000 и системой контроля микроклимата шкафов RAM klima, обеспечивая стабильную работу автоматики в тяжёлых промышленных условиях.
