Вопрос надежной и безопасной электропроводки на улице должен быть актуальным для каждого хозяина дома. Будь то освещение придомовой территории, подключение электроинструментов в саду или организация системы видеонаблюдения – необходимо обеспечить защиту кабеля от неблагоприятных воздействий окружающей среды.

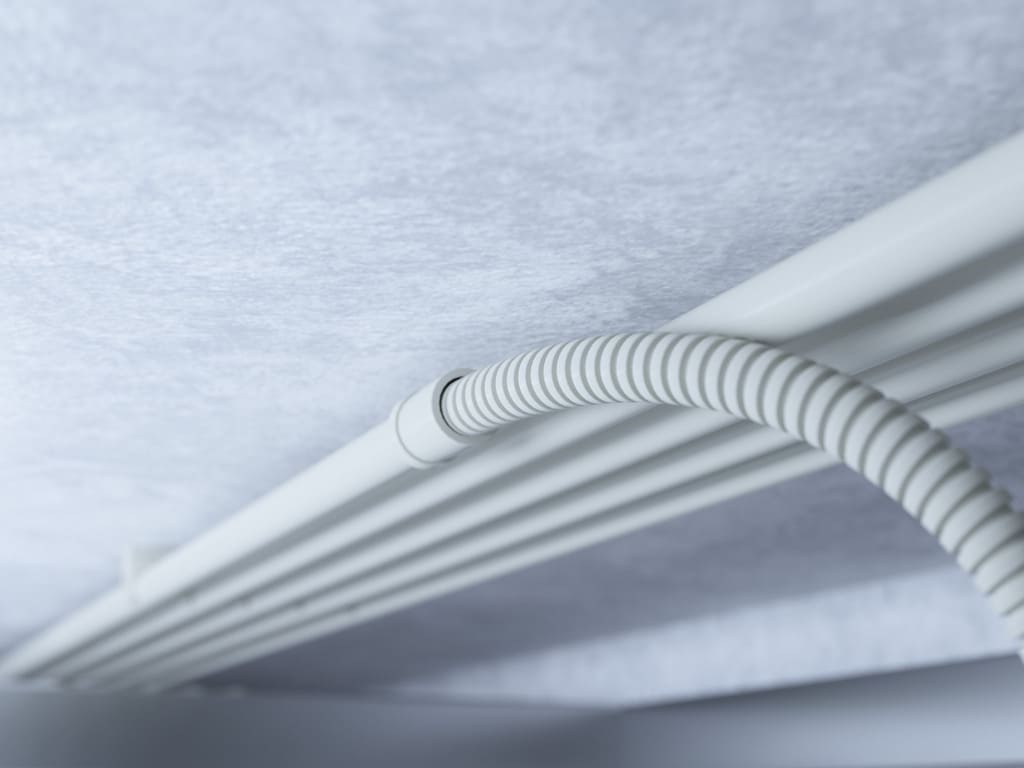

Эффективным способом защиты проводов является использование гофрированной трубы, или гофры. Эта статья поможет разобраться, какую гофру для кабеля для улицы выбрать. Какого цвета и как правильно выполнить монтаж гофры, а также какие альтернативные способы защиты существуют.

Требования к гофре для наружной электропроводки

При подборе гофрированной трубы для внешней электропроводки необходимо принимать во внимание несколько аспектов, гарантирующих продолжительный срок службы и безопасность всей сети. Гофра обязана предохранять кабель от физических повреждений, влияния влажности, солнечного света и критических температурных показателей.

Важно обращать внимание на материал, из которого сделана гофра. Он должен быть устойчив к погодным условиям и химическим реагентам. Не менее значимо учитывать специфику установки и использования проводки на определенном отрезке.

Существенным фактором является и размер гофрированной трубы. Внутреннее пространство должно быть достаточным для беспрепятственной прокладки кабеля и дополнительной защиты от внешних воздействий. Как правило, советуют использовать гофру, диаметр которой на 20-30% превышает диаметр самого кабеля.

Если планируется прокладка кабеля не на поверхности, необходимо использовать специальный материал. Важно знать, какая гофра для кабеля в землю обладает повышенной прочностью и устойчивостью к давлению грунта.

Какие бывают виды гофры для уличного применения

Для наружного использования доступен ассортимент гофрированных труб, каждый из которых обладает достоинствами. Далее мы рассмотрим ключевые виды гофрированных труб и их спецификации.

1. ПВХ гофра (поливинилхлорид). ПВХ гофра чаще всего используется для защиты электропроводки. Она устойчива к влаге, химическим веществам и имеет самозатухающие свойства. Однако, она менее устойчива к ультрафиолетовому излучению и низким температурам.

2. Гофрированная труба из полиэтилена низкого давления (ПНД) характеризуется высокой сопротивляемостью к ультрафиолету, морозам и физическим повреждениям. Благодаря своей эластичности, она удобна в установке даже в труднодоступных местах. ПНД гофра широко применяется для наружной прокладки кабелей, в том числе в областях с экстремальными погодными условиями.

3. Гофрированная труба из полипропилена (ПП) характеризуется повышенной устойчивостью к высоким температурам и химически агрессивным средам. В сравнении с гофрами из ПВХ и ПНД, ПП-гофра обладает меньшей эластичностью, что может создавать неудобства при установке в сложных участках с частыми поворотами.

4. Металлическая гофра – это решение для защиты от механических повреждений, атак грызунов и распространения огня. Ещё одним её преимуществом является устойчивость к высоким температурам. Однако, стоит учитывать, что цена на металлическую гофрированную трубу выше, чем на пластиковую. Для обеспечения безопасности от поражения электрическим током требуется обязательное заземление.

5. Двухслойная гофрированная труба. Конструкция такой гофры включает в себя два слоя: наружный слой служит барьером от физических повреждений и солнечного света, а внутренний создает ровную поверхность, облегчающую прокладку кабелей. Данный тип гофры оптимален для проведения кабельных линий на значительные дистанции и в трудных эксплуатационных условиях.

Многие спрашивают, какого цвета уличная гофра для кабеля должна использоваться. Из ПВХ она бывает черной или серой, хотя встречаются и другие цвета. Из ПНД распространены черные изделия, что обеспечивает дополнительную защиту от ультрафиолета.

При выборе гофры необходимо учитывать условия эксплуатации, требования к защите электропроводки и бюджет. Какую гофру можно использовать на улице в конкретном случае, зависит от множества факторов, включая климатические условия, наличие механических воздействий и требования пожарной безопасности.

Выбор конкретного типа зависит от условий эксплуатации. Например, для прокладки на открытом воздухе под солнечными лучами идеально подойдет атмосферостойкая гофра из ПНД серии "Octopus" от ДКС, а для защиты кабеля под землей — двустенные трубы.

Как правильно установить гофру на улице: пошаговая инструкция

Наружная установка гофрированной трубы – это процедура, при которой необходимо придерживаться определенных норм и советов. Корректный монтаж гофры гарантирует защиту кабеля от влияния окружающей среды и увеличивает период эксплуатации электрической сети.

Рассмотрим пошаговую инструкцию по установке гофры на улице.

1. Перед началом монтажа необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся: гофра выбранного типа и диаметра, кабель, крепеж (клипсы, дюбели), инструмент для резки гофры (нож, ножницы), инструмент для затяжки крепежа (отвертка, плоскогубцы), протяжки.

2. Разметка. Наметьте места крепления гофры к стенам или другим поверхностям. Расстояние между точками крепления должно быть достаточным для предотвращения провисания гофры. Но при этом не слишком большим, чтобы не создавать излишнюю нагрузку на крепеж. Обычно рекомендуется крепить гофру каждые 30-50 см.

3. Крепление гофры. Закрепите гофру к намеченным точкам с помощью крепежа. Используйте клипсы или дюбели, подходящие для материала поверхности. Важно учитывать особенности поверхности, к которой крепится гофра. Для деревянных стен можно использовать саморезы, а для бетонных стен – дюбели. Крепеж должен надежно фиксировать гофру и не повреждать ее.

4. Протяжка кабеля. Протяните кабель внутри гофры. Для облегчения можно использовать специальную протяжку (зонд). Если длина участка большая, можно использовать смазку для кабеля. Важно следить, чтобы он не перекручивался и не испытывал излишних нагрузок. При протяжке кабеля через гофру важно избегать резких изгибов и перекручиваний, чтобы не повредить изоляцию кабеля.

5. Соединение гофры. Если необходимо соединить несколько отрезков гофры, используйте специальные соединительные муфты. Они должны обеспечивать герметичный стык, чтобы предотвратить попадание влаги и пыли внутрь гофры. Для обеспечения герметичности соединения рекомендуется использовать специальные герметики или уплотнительные ленты.

6. После завершения монтажа проверьте надежность крепления гофры и правильность соединения отрезков. Убедитесь, что кабель свободно проходит внутри гофры и не испытывает механических нагрузок. Проверьте все соединения на герметичность и устраните недостатки.

Чем можно заменить гофру: плюсы и минусы альтернатив

Гофра – это не единственный способ защиты уличной электропроводки. Существуют и другие варианты, которые могут быть более подходящими в определенных условиях. Рассмотрим альтернативы и их особенности.

1. Металлическая труба. Защищает от внешних факторов и вреда, наносимого грызунами. Обладает термостойкостью и не поддерживает горение. В сравнении с гофрированной трубой, обходится дороже, а монтаж сложнее. Обязательное условие - заземление, необходимое для защиты от удара током. Стальные трубы часто используют для прокладки кабеля в местах, где высока вероятность повреждений, например, вблизи дорог с интенсивным движением или строительных площадок.

2. Полимерные трубы, такие как ПВХ или ПНД, – хороший выбор для защиты электрокабелей, проложенных снаружи помещений. Они не боятся влаги и различных химических соединений, а также более просты в установке по сравнению с металлическими аналогами. Тем не менее, стоит помнить, что пластик уступает металлу в прочности и может потерять форму под воздействием жары. Их часто применяют для укладки кабеля под землей или внутри стен зданий.

3. Короб для кабеля, известный как кабель-канал, предназначен для размещения проводки. Его функция – предохранение от внешних воздействий и маскировка электрокабелей. В отличие от гофрированной трубы, кабель-канал обладает меньшей эластичностью, что может затруднить его установку на участках со сложной геометрией. Кабель-каналы широко применяются для организации кабельных трасс внутри помещений и на наружных стенах зданий.

4. Подвесные системы. Например, при прокладке электропроводки между зданиями, можно использовать подвесные системы. Они позволяют проложить кабель по воздуху, избегая контакта с землей и другими поверхностями. Однако, подвесные системы требуют дополнительных затрат на монтаж и могут быть подвержены воздействию ветра и других атмосферных явлений.

Принятие решения о подходящем варианте обусловлено спецификой применения, потребностями в предохранении электросетей и доступными финансами. Стоит принимать во внимание цену комплектующих, трудоемкость установки и уровень устойчивости к окружающим факторам. Не следует пренебрегать предписаниями стандартов и принципами безопасной работы с электричеством.

Все эти решения доступны в ассортименте ДКС. Компания предлагает комплексные кабеленесущие системы: от жестких гладких труб и металлических лотков "S5 Combitech" до готовых решений для подвеса кабеля. Вы найдете решения для любых задач, будь то прокладка кабеля в сложных промышленных условиях или организация электропроводки в частном доме. Продукция отличается высоким качеством, соответствует всем необходимым стандартам безопасности и обеспечивает надежную защиту электропроводки от внешних воздействий.

Распространённые ошибки при монтаже и эксплуатации

При монтаже и эксплуатации уличной электропроводки с использованием гофры часто допускаются ошибки, которые могут привести к повреждению кабеля и возникновению аварийных ситуаций. Их знание поможет избежать проблем и обеспечить надежную работу электропроводки.

1. Неправильный выбор гофры. Использование гофры, не соответствующей условиям эксплуатации, может привести к ее быстрому разрушению и повреждению кабеля. Например, использование ПВХ гофры в условиях низких температур может привести к ее растрескиванию. Важно тщательно изучить характеристики различных видов и выбрать подходящий вариант для конкретных условий эксплуатации.

2. Недостаточный диаметр гофры. Использование гофры с недостаточным диаметром может привести к перегреву кабеля и повреждению изоляции. Важно выбирать диаметр гофры с запасом, чтобы кабель свободно проходил внутри нее и не испытывал механических нагрузок. Рекомендуется ориентироваться на объем на 20-30% больше диаметра кабеля.

3. Неправильный монтаж крепежа. Неправильный монтаж крепежа может привести к провисанию гофры и созданию излишней нагрузки на кабель. Важно использовать крепеж, подходящий для материала поверхности, и надежно фиксировать гофру. Выбирайте специальные клипсы для гофры, которые обеспечивают надежную фиксацию и не повреждают гофрированную поверхность трубы.

4. Неплотное соединение элементов. Если гофрированная труба негерметично соединена, внутрь может проникать влага и пыль. Это чревато коррозией кабеля и возникновением короткого замыкания. Для обеспечения герметичности соединений необходимо применять специализированные соединительные муфты и герметизирующие составы. Важно, чтобы они были устойчивы к погодным условиям и ультрафиолету.

5. Повреждения гофрированной трубы, вызванные механическим воздействием. Различные дефекты гофры, такие как надрезы или проколы, способны нарушить целостность кабеля и спровоцировать возникновение нештатных ситуаций. Необходимо обеспечивать защиту гофрированной трубы от механических воздействий и оперативно ликвидировать обнаруженные повреждения.

Заключение: как выбрать и установить гофру, чтобы проводка служила долго

Подбор и монтаж гофрированной трубы для наружной электропроводки – важный шаг в создании надежной и долговечной системы защиты кабеля от факторов окружающей среды. Корректный выбор материала, сечения и метода установки гофры способствует увеличению срока эксплуатации электропроводки и гарантирует безопасное функционирование.

При подборе гофрированной трубы важно принимать во внимание условия, в которых она будет использоваться, а также необходимые уровни защиты от механических воздействий, влажности, солнечного света и колебаний температуры. Важно отдать предпочтение продукту, сделанному из проверенных материалов и отвечающему стандартам, установленным в нормативной документации.

При монтаже гофры необходимо соблюдать правила и рекомендации, чтобы обеспечить надежное крепление гофры и герметичность соединений. Важно использовать крепеж, подходящий для материала поверхности, и специальные соединительные муфты для герметизации соединений.

Соблюдение этих правил поможет выбрать и установить гофру правильно, что обеспечит долговечность и безопасность вашей уличной электропроводки. Помните, что правильно смонтированная и защищенная электропроводка – это залог безопасности дома и участка.
