Монтаж распределительного щита: этапы, выбор и проверка

Распределительный щит (РЩ) или электрощит – это основа электрической системы дома, квартиры или даже небольшого здания. Именно он принимает на себя вводной электрический кабель и распределяет энергию по отдельным линиям, питающим освещение, розетки и другие электрические приборы. От качества процесса зависит безопасность и надежность работы всей электросети.

Монтаж распределительного щита – задача, требующая внимательности и знаний. Рассмотрим этапы процесса, начиная с выбора подходящего щита и заканчивая проверкой его работы после установки. Как подключить распределительный щиток правильно – это ключевой вопрос, определяющий безопасность вашего дома.

Виды распределительных щитов: какой выбрать для своих задач

ДКС предлагает широкий выбор распределительных щитов, отличающихся по конструкции, размерам, материалам и способу установки. Чтобы правильно выбрать щит, необходимо учитывать несколько факторов: количество модулей, которые необходимо установить, способ монтажа (навесной или встраиваемый), а также условия эксплуатации.

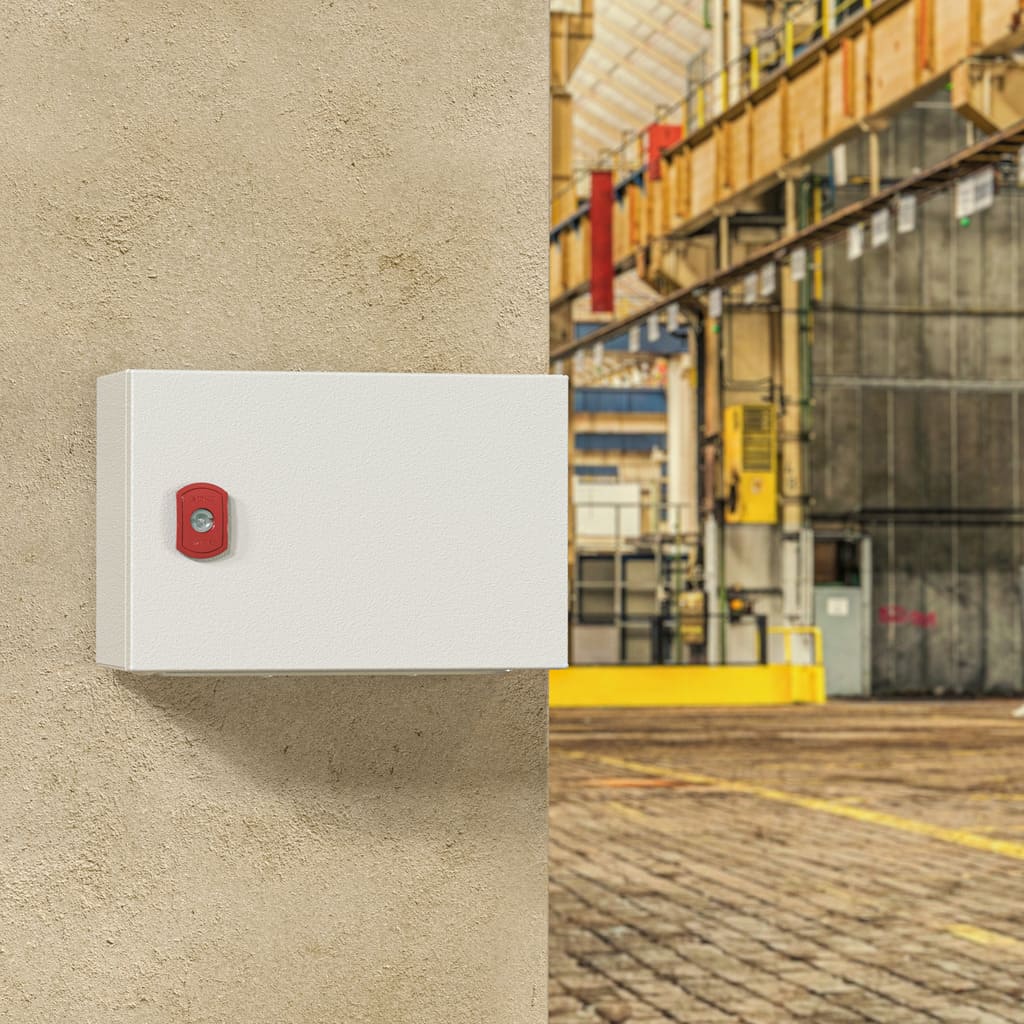

1. Навесные щиты. Крепятся непосредственно на стену, что делает их установку простой. Такие щиты подходят для установки в квартире или доме, где уже выполнена отделка.

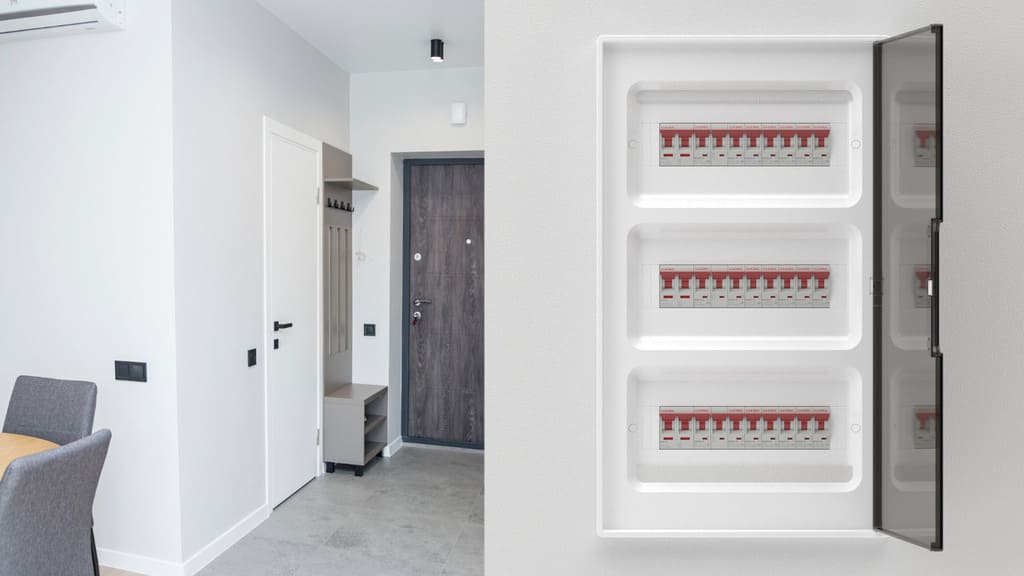

2. Встраиваемые щиты. Эти щиты устанавливаются в специальную нишу в стене. Они занимают меньше места и выглядят более эстетично. Однако для установки встраиваемого щита необходимо заранее предусмотреть нишу, что обычно делается во время ремонта.

3. Пластиковые щиты. Они легкие, не подвержены коррозии и обладают хорошими электроизоляционными свойствами. Пластиковые щиты часто используются в квартире или в частном доме.

4. Металлические щиты. Более прочные и долговечные, чем пластиковые. Они обеспечивают лучшую защиту от механических повреждений и электромагнитных помех. Металлические щиты часто устанавливают в производственных помещениях или на улице.

Кроме того, щиты различаются по количеству устанавливаемых модулей (автоматов, УЗО, счетчиков). Выбирайте щит с небольшим запасом по количеству модулей, чтобы в будущем можно было добавить дополнительные устройства. Внутри должно быть достаточно свободного места для удобного монтажа и подключения проводов. Перед тем как подключить распределительный щиток, убедитесь, что он соответствует вашим потребностям.

Компания ДКС предлагает широкий ассортимент щитового оборудования. Например, для квартир и частных домов отлично подойдут модульные электрические щитки серии «RAM base», а для объектов с повышенными требованиями к прочности — металлические навесные корпуса ST. В каталоге – щиты различной степени защиты, размеров и конфигураций, а также все необходимые комплектующие для их монтажа и подключения.

Как рассчитать параметры РЩ перед установкой

Правильный расчет параметров распределительного щита необходимы для надежной и безопасной работы. Основные параметры, которые необходимо рассчитать, это суммарная мощность подключаемых электроприборов, номинальный ток вводного автомата и количество групп потребителей.

1. Определение суммарной мощности. Сложите мощности всех электрических приборов, которые будут подключены к электросети дома. Учитывайте как стационарные приборы (электроплита, стиральная машина, котел отопления), так и переносные (чайник, утюг, фен). Суммарная мощность позволит рассчитать необходимый номинал вводного автомата.

2. Определение номинального тока вводного автоматического выключателя. Величина номинального тока вводного автомата должна быть соизмерима с общим энергопотреблением подключаемых устройств. Для вычисления примените следующую формулу: I = P / U, где I – сила тока (измеряется в амперах), P – потребляемая мощность (в ваттах), U – напряжение (220 В для однофазного подключения или 380 В для трехфазного). Важно учитывать коэффициент одновременного использования, в частности, при наличии большого количества электроприборов высокой мощности.

3. Определение количества групп потребителей. Разделите все электроприборы на группы в зависимости от их назначения (освещение, розетки, потребители). Для каждой нужно установить отдельно автомат защиты.  Например, выделить группы розеток в комнатах, освещение, кухню, ванную комнату и мощные приборы (стиральная машина, электроплита).

4. Выбор номинала автоматов для каждой группы. Номинал автомата для каждой группы должен соответствовать мощности подключаемых к ней приборов. Рекомендуется выбирать автоматы с небольшим запасом по току, чтобы избежать ложных срабатываний при кратковременных перегрузках.

5. Расчет количества модулей в щите. Определите количество автоматов, УЗО, счетчиков и других модулей, которые нужно разместить в щите. Учитывайте, что каждый модуль занимает место на DIN-рейке. Лучше предусмотреть дополнительные места для возможного расширения электросети в будущем.

Где монтировать щиток: важные нюансы при выборе места

Выбор места для монтажа щитка – этап, от которого зависит удобство эксплуатации и безопасность. Необходимо учитывать следующие нюансы.

1. Доступность. Щит должен быть легкодоступен для обслуживания и ремонта. Нельзя устанавливать его в труднодоступных местах, таких как кладовки или подвалы.  Важно, чтобы к щитку можно было быстро добраться в случае аварии или необходимости отключения питания.

2. Безопасность. Щит должен быть защищен от механических повреждений, влаги и пыли. Нельзя устанавливать его вблизи источников воды или в местах, где возможно затопление.  Особенно важно это учитывать в ванной комнате или на кухне.

3. Расстояние от электроприборов. Щит должен располагаться на разумном расстоянии от мощных электроприборов, таких как электроплиты и стиральные машины. Это позволит избежать перегрева проводки и снизить риск пожара.

4. Высота установки. Рекомендуемая высота установки щита – 1,5-1,7 метра от пола. Это обеспечивает удобный доступ к органам управления и позволяет избежать случайного прикосновения к токоведущим частям. Для семей с детьми рекомендуется устанавливать щит выше, чтобы дети не могли до него дотянуться.

5. Материал стены. При креплении электрощита к деревянной поверхности следует применять негорючие компоненты и тщательно изолировать электропроводку. Это критически важно для предотвращения возгорания и обеспечения противопожарной защиты жилища.

Перед тем, как подключить распределительный щиток в частном доме, тщательно продумайте место его установки.

Что понадобится для монтажа: инструменты и приспособления

Перед тем, как подключить провода к распределительному щитку, важно собрать необходимые инструменты. Для монтажа щитка вам понадобятся следующее.

1. Для работы с винтами и клеммами необходимы отвертки двух типов: плоские и крестовые. Рекомендуется применять инструменты с диэлектрическими рукоятками, чтобы избежать удара электрическим током.

2. Пассатижи применяются для откусывания проводников и удаления изоляционного слоя. Кроме того, они удобны для создания петель на концах проводов, предназначенных для соединения с клеммными колодками.

3. Бокорезы – для обрезки проводов в труднодоступных местах.

4. Клеммные щипцы – для опрессовки наконечников на провода. Опрессовка наконечников обеспечивает надежное соединение проводов и предотвращает их окисление.

5. Индикатор напряжения – для проверки отсутствия напряжения перед началом работ.  Обязательный инструмент для обеспечения безопасности.

6. Уровень – для выравнивания щита при установке. Ровно установленный щит выглядит аккуратно и профессионально.

7. Дрель или перфоратор – для сверления отверстий в стене под крепеж. Выбор инструмента зависит от материала стены (кирпич, бетон, дерево).

8. Изолента или термоусадочная трубка – для изоляции соединений. Обеспечивают дополнительную защиту от короткого замыкания.

9. Кабельные стяжки – для фиксации проводов внутри щита. Помогают аккуратно организовать провода и предотвратить их спутывание.

10. Маркировочные бирки – для обозначения проводов и автоматов. Облегчают обслуживание и ремонт электросети.

11. Нож для снятия изоляции. Специальный инструмент, облегчающий и ускоряющий процесс снятия изоляции с проводов, не повреждая токопроводящую жилу.

Покупка комплектующих: что важно учесть

Разводка распределительного щитка невозможна без приобретения необходимых комплектующих. При покупке необходимо учитывать следующие факторы.

1. Выбирайте комплектующие от топовых производителей, чтобы гарантировать их надежность и долговечность.  Дешевые комплектующие могут быстро выйти из строя и создать опасную ситуацию.

2. Убедитесь, что все комплектующие соответствуют требованиям ГОСТ и ПУЭ (Правила устройства электроустановок).  Соответствие стандартам гарантирует безопасность и надежность оборудования.

3. Номинальные характеристики автоматов, УЗО и других модулей должны соответствовать расчетным значениям.  Неправильный выбор номинала может привести к перегрузкам и отключениям электроэнергии.

4. Выбирайте комплектующие с удобным и надежным типом соединения, чтобы упростить монтаж и обслуживание.  Клеммные соединения должны быть легкодоступными и обеспечивать надежный контакт.

5. Размеры комплектующих должны соответствовать размерам щита и DIN-рейки.  Перед покупкой убедитесь, что все модули поместятся внутри щита.

6. Наличие сертификатов соответствия подтверждает качество и безопасность комплектующих.  При покупке требуйте у продавца сертификаты на всю продукцию.

Перед тем, как правильно подключить провода к распределительному щитку, важно подобрать комплект подходящих дополнительных устройств, которые имеют сопряжение с основным.

Чтобы обеспечить максимальную совместимость и надежность системы, рекомендуется использовать компоненты одного производителя. В ассортименте ДКС представлены все необходимые комплектующие: от автоматических выключателей и УЗО серии YON до DIN-реек и клеммных зажимов, отвечающих высоким стандартам качества. На сайте представлен ассортимент автоматических выключателей, УЗО, дифференциальных автоматов, модульных щитов и других комплектующих, отвечающих самым высоким стандартам качества и безопасности.

Этапы установки распределительного щита

Установка щитка включает в себя следующие этапы.

1. Обесточивание электросети. Перед началом работ необходимо обесточить электросеть, отключив вводной автомат или рубильник. Убедитесь в отсутствии напряжения с помощью индикатора напряжения.

2. Разметка места установки. С помощью уровня и рулетки разметьте место установки щита на стене. Правильная разметка обеспечит ровную и аккуратную установку.

3. Подготовка ниши (для встраиваемых щитов). Выдолбите нишу в стене соответствующего размера. При подготовке ниши учитывайте размеры щита и необходимость прокладки кабелей.

4. Крепление щита. Закрепите щит на стене с помощью дюбелей или саморезов. Надежное крепление обеспечит устойчивость щита и предотвратит его падение.

5. Установка DIN-рейки. Установите DIN-рейку внутри щита. Она необходима для крепления автоматов, УЗО и других модулей.

6. Монтаж автоматов, УЗО и других модулей. Установите автоматы, УЗО и другие модули на DIN-рейку. Разместите их в соответствии со схемой подключения.

7. Подключение проводов. Подключите провода к автоматам, УЗО, счетчику и другим модулям в соответствии со схемой подключения. Уточните заранее, как правильно завести провода в распределительный щиток.

8. Заземление щита. Подключите корпус щита к заземляющей шине. Заземление обеспечивает защиту от поражения электрическим током в случае неисправности.

9. Маркировка проводов и автоматов, Обозначьте провода и автоматы с помощью маркировочных бирок. Маркировка облегчает обслуживание и ремонт электросети.

10. Укладка проводов. Аккуратно уложите провода внутри щита и зафиксируйте их кабельными стяжками. Это обеспечит доступ к модулям и предотвращает короткое замыкание.

Проверка работы щитка после монтажа: что и как проверить

После монтажа щитка необходимо проверить его работу, чтобы убедиться в правильности подключения и безопасности электросети.

1. Удостоверьтесь в отсутствии электроэнергии. Перед тем, как активировать главный выключатель, проконтролируйте, чтобы на выходных контактах автоматических выключателей не было напряжения.

2. Активация главного выключателя. Включите главный автоматический выключатель и убедитесь, что на входных контактах выключателей появилось напряжение.

3. Тестирование работоспособности выключателей. Включайте и выключайте каждый автоматический выключатель по очереди, чтобы проверить их исправность.Проверка работы УЗО. Проверьте работу УЗО с помощью кнопки «Тест». УЗО должно сработать и отключить питание.  Устройство защищает от поражения электрическим током при утечке тока на землю.

4. Контроль заземления. Убедитесь в качестве заземления электрощита, используя мультиметр. Исправное заземление гарантирует безопасную работу электрооборудования.

5. Выявление токов утечки. Проверьте электросеть на наличие токов утечки с использованием мегаомметра. Токи утечки способны вызвать перегрев проводки и, как следствие, возгорание.

6. Визуальный контроль. Проведите осмотр щита, чтобы исключить наличие оголенных проводов, повреждений изоляции и прочих неисправностей.

Заключение: как сделать монтаж РЩ надёжным и безопасным

Монтаж щитка – ответственная задача, требующая знаний и опыта. Если вы не уверены в своих силах, лучше обратиться к квалифицированному электрику.  Неправильный монтаж щита может привести к серьезным последствиям, включая поражение электрическим током и пожар. Поэтому ответ, как правильно подключить распределительный щиток, могут дать только профессионалы.

Соблюдение правил безопасности, использование надежных материалов и инструментов, а также внимательная проверка работы щита после монтажа помогут сделать электроснабжение дома надежным и безопасным. Помните, что безопасность – превыше всего!
