Как подключать автоматы в электрощите: схемы, ошибки и рекомендации

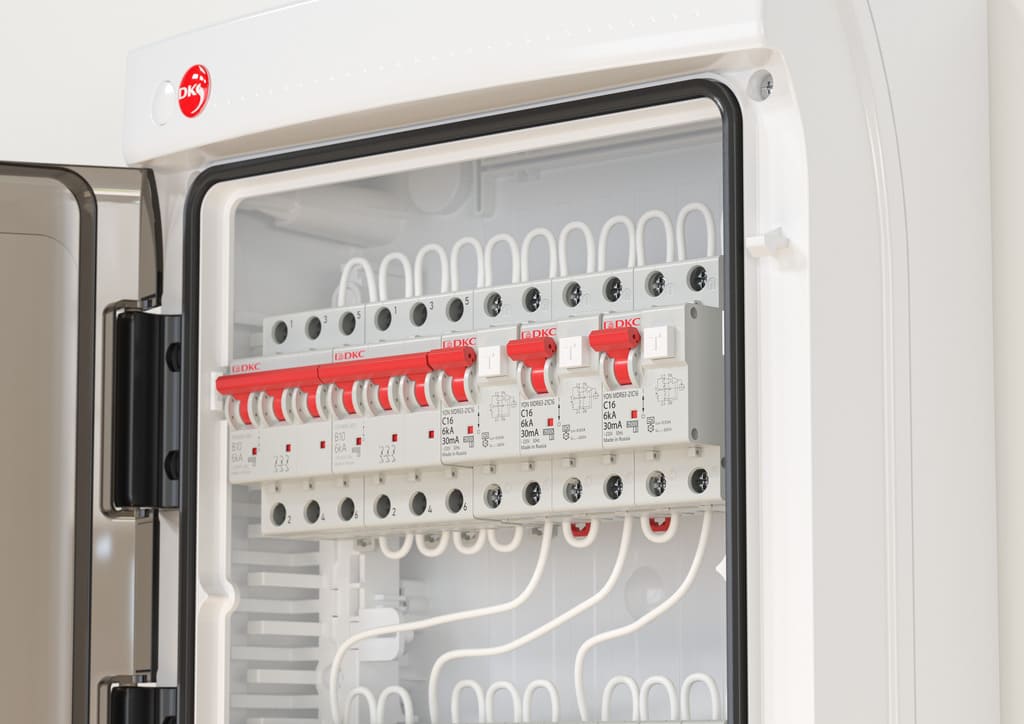

Электрический щиток – сердце электросети дома или квартиры. Правильный монтаж и подключение автоматов в распределительном щитке позволяет обеспечить безопасность и стабильную работу электропроводки. Некорректное подключение может привести к перегрузкам, короткому замыканию и даже возгоранию.

Рассмотрим, как правильно подключать автоматы в распределительном щитке, схемы подключения, ошибки и как их избежать. А также изучим, как подключить пакетники в распределительном щитке.

Где и как установить распределительный щит под счетчик и автоматы

Выбор места установки распределительного щита – этап, который влияет на удобство эксплуатации и безопасность. Щит должен располагаться в легкодоступном месте, но при этом быть защищенным от механических повреждений и воздействия влаги. Часто он размещен недалеко от входной двери, чтобы обеспечить быстрый доступ в случае аварийной ситуации. Важно, чтобы место установки соответствовало требованиям ПУЭ (Правила устройства электроустановок). Нужно учитывать удобство подвода кабеля от внешней сети и разводки проводов к потребителям электрической энергии.

Правильное местоположение распределительного щита позволяет оптимизировать монтаж и обслуживание электрического оборудования. Перед установкой следует правильно рассчитать размеры щита, чтобы все устройства, включая счетчик и автоматы, разместились внутри.

Готовый щит или самостоятельная сборка — что выбрать

Перед началом монтажа необходимо решить, какой вариант предпочтительнее: купить готовый щит с уже установленными автоматами или собрать его самостоятельно.

Готовый щит – это способ для тех, кто не имеет опыта в электромонтажных работах. Однако при самостоятельной сборке можно подобрать автоматы с нужными характеристиками и грамотно организовать внутреннее пространство щита. Самостоятельная сборка позволит более гибко подойти к требованиям электрической сети и учесть все нюансы.

В любом случае, установка автоматов в распределительный щиток требует понимания схемы подключения и соблюдения правил безопасности. Если вы решите собрать щит самостоятельно, следует использовать только надежные материалы и инструмент. Важно правильно выбрать комплектующие, чтобы обеспечить надежную защиту электрической сети.

Схема подключения автоматов: от простого к практичному

Схема подключения автоматов в распределительном щитке зависит от:

• типа сети (однофазная или трехфазная);

• количества потребителей электрической энергии;

• необходимости установки устройств защитного отключения (УЗО).

Простейшая схема включает в себя вводный автомат, счетчик электроэнергии и несколько автоматов для защиты отдельных линий электропроводки (например, освещение, розетки, электроплита). Более сложные схемы могут включать в себя несколько УЗО, дифавтоматы (автоматические выключатели дифференциального тока) и реле напряжения.

Нужно правильно спланировать схему, чтобы обеспечить надежную защиту от перегрузок и коротких замыканий. Важно ее соответствие требованиям нормативных документов. Перед подключением необходимо рассчитать нагрузки каждой линии, чтобы правильно подобрать номинал автомата.

В однофазных электросетях фазный и нейтральный проводники подсоединяются к вводному автоматическому выключателю, после чего энергия распределяется по отдельным цепям, предохраняемым автоматическими выключателями с меньшими значениями тока. В трехфазных системах применяются трехполюсные или четырехполюсные автоматические выключатели, обеспечивающие одновременную защиту трех фаз. Крайне важно корректно определять номинальный ток каждого автомата, исходя из нагрузки, которую он призван оберегать. К примеру, для цепей освещения обычно применяют автоматы с номинальным током 10А, а для розеточных групп – 16А.

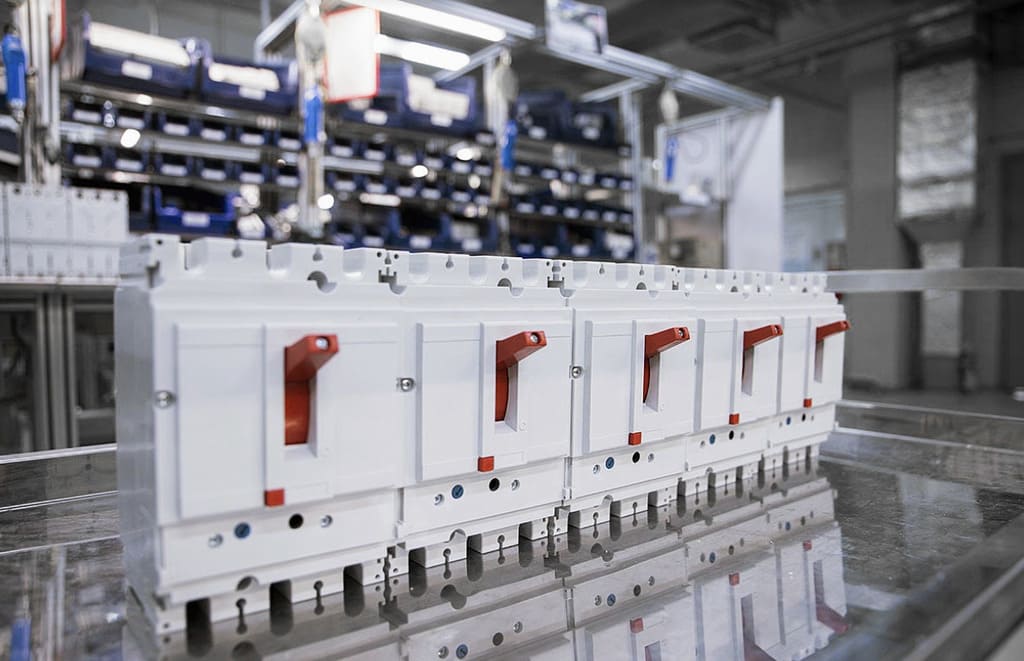

Безопасность и функциональность требуют применения исключительно качественного оборудования. ДКС предлагает автоматические выключатели, УЗО и дифференциальные автоматы, гарантирующие эффективную защиту от перегрузок, коротких замыканий и утечек тока. Применение испытанных устройств защиты от ДКС – это залог безопасности жилища и благополучия вашей семьи.

Как подключать автоматы: сверху или снизу — что важно знать

Рассмотрим, как подключить автоматы в распределительном щитке. Это позволит обеспечить долговечную и безопасную работу электрической сети. Существует два основных способа подключения автоматов: сверху или снизу. Питающий кабель подключается к верхней клемме автомата, а отходящий провод – к нижней. Это связано с тем, что верхняя клемма неподвижна, что обеспечивает более надежное соединение.

Важно внимательно изучить инструкцию к конкретному автомату, чтобы убедиться, что подключение выполнено правильно. Главное правило – подключение должно быть надежным и обеспечивать контакт между проводом и клеммой автомата.

Подключение защитных автоматов: пошагово

1. Обесточьте щиток. Отключите вводный рубильник или автомат.

2. Подготовьте провода: зачистите концы и, при необходимости, опрессуйте наконечниками. Длина зачищенного провода должна соответствовать требованиям производителя автомата.

3. Присоедините кабель питания к верхнему зажиму вводного выключателя. Проверьте прочность фиксации кабеля в зажиме.

4. Присоедините отводящие кабели к нижним контактам автоматических выключателей, предназначенных для защиты конкретных цепей. Важно при этом придерживаться корректной схемы соединения.

5. Соедините нулевой и заземляющий проводники с предназначенными для них шинами. Важно, чтобы ноль и земля подключались независимо от фазных проводников.

6. Проверьте надежность соединений. Они должны быть затянуты с усилием, рекомендованным производителем.

7. Подайте электропитание и убедитесь в исправности каждой цепи. Проверьте корректность функционирования автоматических выключателей и их способность к отключению при превышении допустимой нагрузки.

Такой порядок подключения защитного автомата позволит избежать ошибок и обеспечить правильную работу устройства.

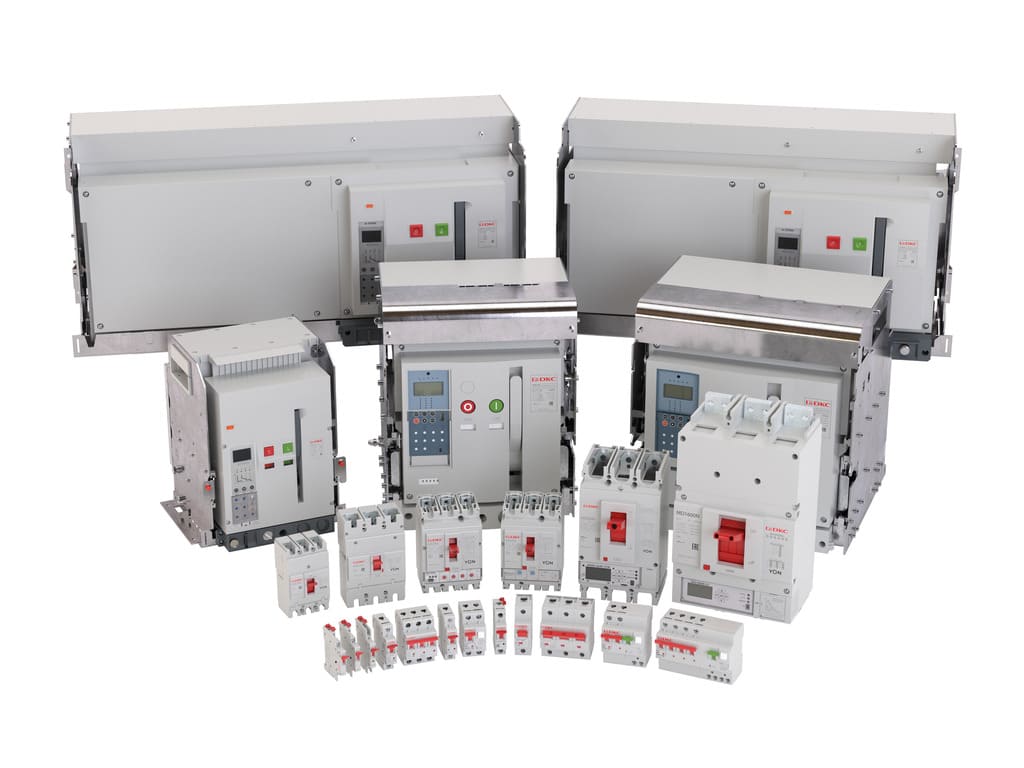

Чтобы воплотить в жизнь даже самые амбициозные замыслы, ДКС предоставляет широкий спектр автоматических выключателей, дифференциальных автоматов и устройств защитного отключения (УЗО), соответствующих строгим требованиям к качеству и надежности. Изучите подробный каталог и спецификации на сайте dkc.ru и приобретайте надежное оборудование!

Специфика подключения одно-, двух-, трёх- и четырёхполюсных моделей

1. Однополюсные автоматы используются для защиты отдельных линий в однофазной сети. К такому автомату подключается только фазный провод.

2. Двухполюсные автоматы используются для защиты линий, где требуется одновременное отключение фазы и ноля (например, для защиты электроплиты).

3. Трёхполюсные автоматы используются для защиты трехфазных линий. К такому автомату подключаются три фазных провода.

4. Четырёхполюсные автоматы используются для защиты трехфазных линий с нейтралью. К такому автомату подключаются три фазных провода и нейтраль.

Следует помнить, что подключение разных типов автоматов требует внимательности и понимания принципов работы электрической сети. Необходимо знать характеристики каждого типа автомата.

При подключении многополюсных автоматов важно соблюдать правильную последовательность подключения фаз. Нарушение порядка может привести к неправильной работе оборудования.

Типовые ошибки при подключении автоматов

При подключении автоматов в распределительном щитке часто допускают следующие ошибки.

Оконцевание жил: как делать нельзя

Неправильное оконцевание жил – одна из самых распространенных ошибок. Нельзя просто зачищать провод и вставлять его в клемму автомата. Это может привести к плохому контакту, нагреву и даже возгоранию. Необходимо использовать специальные наконечники, которые опрессовываются на конец провода с помощью специального инструмента.

Использование наконечников – это правило, которое должен знать каждый электрик. Особенно это касается гибких проводов.

Изоляция под зажим — частая проблема

Еще одна распространенная ошибка – попадание изоляции провода под зажим клеммы автомата. В этом случае контакт между проводом и клеммой будет слабым, что приведет к нагреву и возможному возгоранию.

Необходимо тщательно зачищать провода от изоляции и следить за тем, чтобы под зажим попадала только голая жила. Следует также обращать внимание на уровень изоляции кабеля. В этом случае лучше переделать подключение, иначе проблем не избежать.

Жилы разного сечения под одной клеммой: почему это опасно

Недопустимо соединять кабели с различной площадью поперечного сечения в одном зажиме автоматического выключателя. Это вызывает неравномерное распределение электрического тока и чрезмерный нагрев провода с меньшим сечением. Для осуществления подключения рекомендуется применять специализированные переходные клеммы или отдельные автоматические выключатели. Данное требование гарантирует безопасную и стабильную функциональность электрической цепи. Применение проводов с отличающимся сечением способно спровоцировать отключение автомата из-за превышения допустимой нагрузки.

Почему нельзя паять концы проводов

Не рекомендуется паять концы проводов, предназначенных для подключения к автоматам. Со временем припой может деформироваться под воздействием температуры, что приведет к ослаблению контакта и нагреву. Кроме того, припой может растекаться и загрязнять клеммы автоматов, что также ухудшит контакт.

Лучше использовать опрессовку наконечниками. Это позволит избежать проблем в будущем. Пайка концов проводов также может привести к потере гибкости провода.

Как правильно подключить счётчик и автоматы

Правильное подключение счетчика электроэнергии и автоматов – залог точного учета потребления электроэнергии и безопасности электропроводки. Счетчик должен устанавливаться после вводного автомата и перед распределительными автоматами.

Схема подключения счетчика зависит от типа счетчика (однофазный или трехфазный) и должна соответствовать требованиям энергоснабжающей организации. Важно правильно выбрать кабель для подключения счетчика, чтобы он соответствовал требованиям по току и напряжению.

Гибкий провод: использование наконечников

При использовании гибкого провода для подключения автоматов необходимо использовать наконечники. Гибкий провод состоит из множества тонких жил, которые легко деформируются под зажимом клеммы. Наконечники обеспечивают надежный контакт и предотвращают повреждение жил провода. Нужно использовать изделия правильного размера, чтобы обеспечить надежное соединение. Выбор наконечников следует производить исходя из сечения провода.

Загиб в форме U — когда он необходим

Загиб провода в форме U может быть необходим в тех случаях, когда длина провода недостаточна для прямого подключения к клемме автомата. Однако следует избегать слишком резких изгибов, так как это может привести к повреждению изоляции провода. В этом случае нужно использовать провод большей длины, чтобы избежать изгибов. Следует также учитывать радиус, чтобы не повредить провод.

Преимущества неразрывных перемычек

Для объединения группы автоматических выключателей в последовательную цепь целесообразно применять цельные соединительные шины, известные как гребенки. Эти гребенки гарантируют простую и прочную установку, а также помогают оптимизировать использование пространства внутри электрощита.

Применение шин облегчает процесс монтажа и увеличивает степень надежности соединения. Кроме того, гребенки способствуют равномерному распределению электрического тока между автоматическими выключателями.

Итоги: безопасное и корректное подключение автоматов в щите

Правильное подключение автоматов в распределительный щиток – задача, требующая знаний и опыта. Если есть сомнения в собственных навыках, рекомендуется обратиться к специалисту-электрику. Тщательное соблюдение техники безопасности, применение надежных материалов и инструментов, а также детальный анализ схемы подключения помогут предотвратить возникновение проблем и гарантировать стабильную и безопасную работу электросети в доме или квартире.

Помните, что экономия на безопасности может привести к серьезным последствиям, вплоть до пожара. Перед началом работ изучите технические характеристики автоматов производителей, чтобы выбрать подходящие для конкретной электрической сети. Только правильный монтаж и регулярная проверка обеспечат долговечную и безопасную работу электрического щита.
