Прокладка силового кабеля: способы и правила монтажа

Передача энергии на промышленных, коммерческих и жилых объектах требует точных решений и чёткого соблюдения нормативов. Неправильная прокладка силового кабеля может привести к перегреву, выходу из строя оборудования и, в худших случаях, к пожару. Вопрос, как прокладывать кабель, не ограничивается выбором трассы — он включает в себя подбор материалов, соблюдение технических правил и соответствие проектной документации. От грамотного подхода зависят стабильность системы, безопасность помещений и надёжность электрических линий.

Что такое силовой кабель: характеристики и сфера применения

Силовой кабель — элемент, без которого не обходится ни одна стационарная электрическая система. Его используют для передачи тока от распределительных устройств к точкам подключения: щитам, трансформаторам, двигателям. Выбор силового кабеля зависит от условий среды и специфики объекта. При установке в помещениях используют один тип исполнения, при размещении в агрессивной или влажной среде — другой. Учитывают глубину, нагрузку, уровень опасности и требования к изоляции. Важно, чтобы характеристики соответствовали расчетной нагрузке и температурному режиму проводки.

Способы прокладки силового кабеля

Прокладка кабелей требует выбора метода, соответствующего требованиям безопасности и условиям эксплуатации. Каждый способ прокладки кабеля определяет подход к монтажу, набор технических решений и перечень допустимых материалов. Среди них — прокладка в траншеях, в каналах, по стенам, внутри труб, на лотках или в инженерных туннелях. Учитываются климатические воздействия, уровень влажности, химическая агрессия, механические нагрузки и условия доступа для последующего ремонта.

Перед началом работ проектировщик анализирует среду, где будет проходить кабель: открытая местность, бетонное перекрытие, подвал, шахта или кровля. От этого зависит маршрут, тип крепления, глубина закладки и допустимая температура.

Методы прокладки кабеля различаются:

• По среде (в земле, в здании, на открытом воздухе).

• По конфигурации (горизонтально, вертикально, с поворотами).

• По уровню защиты (в броне, в трубах, в лотках с крышкой).

Способы прокладки кабеля в земле требуют точного соблюдения технических правил: глубина не менее 0,7 м, наличие песчаной подушки, сигнальной ленты и защиты от механических повреждений.

На сайте DKC размещены актуальные позиции продукции для прокладки силового кабеля: лотки, трубы, короба, аксессуары для крепления и соединения.

Основные правила прокладки кабеля под землёй

Прокладка кабелей в земле требует строгого соблюдения норм. Нарушения могут привести к ускоренному износу изоляции, повреждению линии, сбоям в работе оборудования и росту затрат на ремонт. На стадии подготовки выполняют разметку трассы, определяют глубину закладки, тип грунта и риски воздействия внешних факторов. Техническое задание составляется на основе проектной документации, условий объекта и расчетной нагрузки.

Сначала снимают плодородный слой почвы. Глубина канавы для силового кабеля составляет не менее 0,7 м, при прохождении под дорогами — 1 м. На дно укладывают песчаную подушку толщиной не менее 10 см. После этого размещают кабель, соблюдая нормативные отступы от зданий, инженерных систем, трубопроводов. Поверх укладывают ещё 10 см песка и сигнальную ленту, предупреждающую о наличии электрических линий. Обратная засыпка выполняется без крупных камней и строительного мусора.

Соблюдение правил прокладки под землёй снижает риск повреждений при последующих работах на участке. Также учитываются:

• Возможность теплового расширения.

• Недопущение пересечения с агрессивными коммуникациями.

• Защита кабеля гофрированной трубой Octopus или лотками серии Combitech на поворотах и вводах в здание.

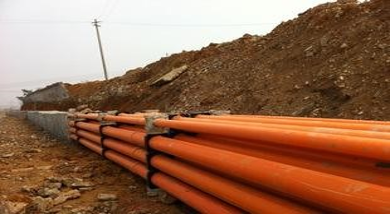

Прокладка силового кабеля в траншее

Прокладка силового кабеля в траншее применяется при создании подземных электрических систем. Такой способ прокладки кабеля позволяет защитить линию от внешних механических и атмосферных воздействий, минимизировать перегрев и продлить срок службы. На практике такой метод используют в России для подключения жилых комплексов, промышленных зданий, складов, торговых центров и других объектов с мощным электропитанием. Готовые решения для проектов жилой недвижимости, коммерческой, городской среды, а также энергетики можно найти на сайте ДКС.

Процесс включает несколько этапов:

1. Подготовка траншеи по заданной схеме.

2. Устройство песчаной подушки.

3. Укладка кабеля на выровненное основание.

4. Защита — укладка плит, кирпича или пластиковых элементов (по проекту).

5. Установка сигнальной ленты.

6. Обратная засыпка и уплотнение грунта.

В некоторых случаях дополнительно используют полиэтиленовые или бетонные трубы, а также металлические лотки для прокладки на участках с высокой нагрузкой. Расстояние между параллельными линиями зависит от типа проводов, их напряжения и технического задания.

Проект обязательно учитывает не только схему, но и стоимость, в том числе — цены на материалы, оплату труда, услуги спецтехники, вывоз грунта. Точный прайс зависит от глубины, плотности грунта и протяжённости трассы.

Прокладка силового кабеля в каналах

Канальные решения используют в ситуациях, когда необходима защита линии и доступ к кабелю после завершения монтажа. Этот способ прокладки кабеля особенно уместен внутри зданий, под бетонными перекрытиями и в технических коридорах. Конструкции изготавливаются из бетона, кирпича или металла, содержат секции, люки, дренаж и вентиляционные элементы.

Прокладка силового кабеля в канале требует учёта тепловых режимов, условий обдува и разделения по уровням. Внутри каналов линии размещают по типу напряжения и мощности. При необходимости добавляют разделители, прокладывают провода на полках или подвесах. Закладка в канале облегчает ремонт, ревизию и ввод дополнительных цепей.

При установке кабель маркируется, фиксируется с заданным шагом и защищается от механического повреждения. Особенно это важно в общественных или производственных помещениях, где системам электроснабжения предъявляются повышенные требования по технической надёжности. Учитывается класс изоляции, материал оболочки и диаметр токопроводящей жилы.

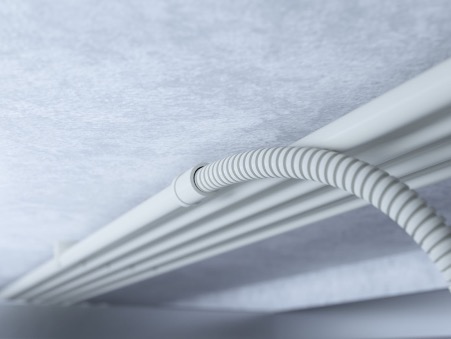

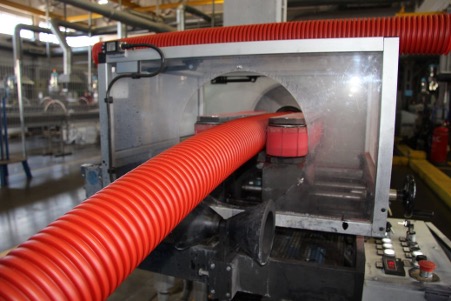

Прокладка силового кабеля в трубах

Методы прокладки кабеля в гофрированных, металлических или пластиковых трубах актуальны для участков с высокой механической нагрузкой и риском повреждений. Такой подход обеспечивает дополнительную защиту от влаги, пыли, а также от случайного воздействия при проведении других работ. На объектах в Москве и других регионах такой вариант выбирают для скрытой проводки в стенах, под полом, в потолочных зонах или при пересечении с инженерными сетями.

Трубы прокладываются с минимальным количеством поворотов. На длинных участках предусматриваются монтажные коробки. При монтаже соблюдается радиус изгиба, фиксируются концы, устанавливаются переходные элементы. Кабель втягивается после завершения формирования трассы и обработки отверстий.

При выборе учитывают:

• Материал трубы (металл, ПВХ, гофра).

• Диаметр в зависимости от сечения силового кабеля.

• Температурный режим.

• Способ установки — открытый или скрытый.

В отдельных случаях используется двойная защита: трубопровод внутри канала или в земле, особенно при подземной прокладке через траншеи или под проезжей частью.

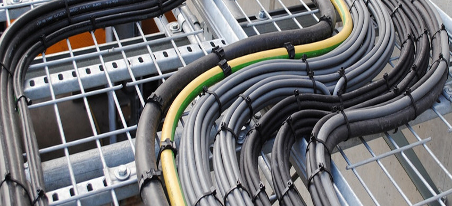

Прокладка силового кабеля в лотках и коробах

Открытые лотки и короба — решение, которое позволяет оперативно выполнять трассировку, контролировать состояние линии и обеспечивать лёгкий доступ. Этот способ прокладки кабеля используют в офисах, на промышленных объектах, в торговых залах и технических этажах. Лотки бывают лестничными, проволочными, листовыми — выбор зависит от условий и требуемой нагрузки.

Монтаж выполняется с учётом шага крепления, веса кабельной линии и теплового зазора. В местах изгибов и подъёмов применяют поворотные секции. Для защиты от пыли и влаги сверху устанавливаются крышки.

Ассортимент лотков, коробов и сопутствующих товаров можно посмотреть в каталоге DKC — там доступен фильтр по длине, форме и покрытию. Заказать необходимые комплектующие можно через официальных дистрибьюторов, контакты которых доступны в раздел «Где купить?».

Прокладка силового кабеля в блоках

Блочная прокладка применяется при прокладке нескольких кабелей параллельно — в том числе в условиях ограниченного пространства. Сборные блоки изготавливаются из бетона, пластика или стали, они формируют замкнутую систему, защищающую линии от механических повреждений и агрессивных воздействий среды.

Прокладка силового кабеля в блоках используется при строительстве подземных коммуникаций, на пересечениях с проездами, в местах с высокой вибрацией. Внутри предусмотрены секции, каждый канал рассчитан под конкретный диаметр провода. Кабели размещаются с соблюдением отступов, при необходимости — с разделителями.

Работы включают монтаж основания, установка блоков по проекту, герметизация соединений и последующая протяжка кабеля. Важным этапом остаётся проверка зазоров, отсутствие острых граней и соблюдение технических требований к заполнению каналов.

Прокладка силовых кабелей в туннелях и коллекторах

Инженерные туннели и коллекторы обеспечивают безопасное размещение крупных линий и систем коммуникаций. Такой способ прокладки кабеля особенно актуален для зданий с высокой мощностью, инфраструктурных объектов и крупных промышленных зон. Преимущество — быстрый доступ, постоянная температура, минимальный риск случайных повреждений и возможность осмотра в любое время.

Внутри туннеля силовой кабель, такой как кабель с многомодовыми волокнами класса OM2 размещают на полках, подвесах или металлических лотках. При монтаже учитываются:

• нагрузка на конструкцию;

• расстояние между линиями;

• проведение вентиляции и дренажа;

• возможность ремонта и обслуживания.

Важно соблюдать правила размещения по высоте, изоляции от других коммуникаций, а также предусматривать сигнальные указатели и таблички. Для коллекторов с ограниченным доступом применяются кабели с повышенной защитой и изоляцией.

Заключение

Выбор метода прокладки силового кабеля зависит от конкретного объекта, условий среды, типа материалов, уровня напряжения и требований к защите. Одни линии проходят через траншеи, другие укладываются в каналах, лотках, трубах или помещаются в инженерные туннели.

Каждая среда требует точного подхода: в земле — защита от влаги и механических нагрузок, в помещениях — учёт архитектуры и доступа, в технических каналах — теплоотвод и маркировка. Согласование с проектной документацией, соблюдение правил монтажа, выбор надёжных компонентов и опытные исполнители формируют основу безопасной и долговечной электрической системы.

Вопросы, связанные с тем, как прокладывать кабель, решаются на стадии проектирования. Ошибки на этом этапе могут повлечь за собой дополнительные затраты, задержки и нарушение норм. Поэтому важно учитывать все требования, начиная от глубины закладки и типа проводки, заканчивая средствами защиты, типом заделки и материалом оболочки.

Для подбора продукции, консультации по цене и срокам необходимо связаться с дистрибьюторами на странице «Где купить?» интернет-каталога DKC.
