Промышленные разъёмы: виды, применение и технические особенности

Надёжность любой электротехнической системы напрямую зависит от качества соединений. В условиях переменных температур, вибраций и повышенной влажности важную роль играют промышленные разъёмы, рассчитанные на устойчивую работу в сложной среде. Эти компоненты находят применение в электронике, автоматике, машиностроении и транспортной инфраструктуре. Их задача — обеспечить безопасную и герметичную коммутацию, рассчитанную на длительную эксплуатацию без потери проводимости.

Среди промышленных соединений встречаются разъемы кабельные, силовые вилки, многоштырьковые штекеры, разъёмные соединения для провода управления и электронные цепи. Сборка схем, требующих частой замены или отключения, не обходится без соединительной арматуры с повышенной прочностью. При этом виды электрических разъемов строго классифицированы по целому ряду технических параметров.

Классификация и характеристики промышленных разъёмов

Разнообразие конструктивных решений обусловлено спецификой задач, решаемых в разных отраслях. Устойчивость к перепадам напряжения, степень защиты корпуса, форма контактов и материалы корпуса — лишь часть критериев, по которым определяются типы электрических разъёмов. Конкретный разъем для силового кабеля должен не только соответствовать расчетной токовой нагрузке, но и обеспечивать безопасное сцепление, исключающее искрение и перегрев.

Наличие или отсутствие заземляющего контакта, число полюсов и способ фиксации напрямую влияют на совместимость компонентов. Большинство промышленных электрических разъемов имеют стандартное исполнение с IP67, что позволяет использовать их в запыленных или влажных средах. Стандартная вилка и розетка поставляются в вариантах 2P, 3P, 3P+E, 3P+E+N, в зависимости от конфигурации сети.

Основные материалы изготовления

Выбор корпуса зависит от требуемой механической прочности, химической устойчивости и условий установки. Корпуса производят из:

• литьевого алюминия;

• термостойких полимеров;

• прессованных термореактивных смесей;

• нержавеющей стали.

Каждый материал рассчитан на определённую степень защитные характеристики: алюминий выдерживает высокие температуры и вибрацию, полимеры устойчивы к агрессивной химии, а нержавейка применяется в среде с повышенной коррозионной активностью.

Такой выбор обоснован требованиями производитель предъявляет к надёжности соединения. Материал влияет не только на внешний вид, но и на степень защиты контактов, теплопроводность и прочность крепления в условиях вибрации или при резком изменении климата.

По количеству контактов и назначению

Число токопроводящих элементов внутри корпуса зависит от схемы подключения. Самые распространённые разъемы включают:

• 2-контактные — 2P для однофазных потребителей;

• 3-контактные — 3P — для трёхфазной нагрузки;

• 4-контактные — 3P+E — с нейтралью;

• 5-контактные — 3P+E+N — с защитным заземлением.

Для точных задач проектировщики используют фильтры, которые ограничивают помехи и обеспечивают электромагнитную совместимость на стыке блоков. Количество контактов также определяет сечение провода, допустимую нагрузку и геометрию подключения.

Правильная комплектация разъёмов упрощает сборку схем, снижает риск ошибок при установке и сокращает время обслуживания узлов. Учитывая тип токовой нагрузки, технические нормы и особенности среды, проектировщик выбирает разъём с нужным количеством штырей, включая те, что идут под вилку или стационарную розетку с IP67.

По рабочему напряжению и току

Рабочие параметры — основа при выборе промышленные разъемы под задачи объекта. Номинальное напряжение и допустимый ток определяют безопасность эксплуатации и стабильность контакта. Основные типы электрических разъемов рассчитаны на диапазоны от 24 В до 690 В и от 6 А до 125 А.

Типовая классификация включает:

• разъёмы на 230 В — для бытовых и маломощных нагрузок;

• модели на 400 В — для промышленной сети с трёхфазной подачей;

• соединения 500–690 В — для тяжёлого оборудования и станков.

Выбор конкретного номинала зависит от схемы подключения и категории оборудования. Превышение допустимого напряжения вызывает перегрев, а заниженный ток — нестабильную коммутацию. Все разъемы кабельные проходят испытания в условиях максимальной нагрузки, при этом корпус должен сохранять защитные свойства, соответствуя, как правило, классу IP67.

Особое внимание уделяется плотности контакта и материалу токопроводящих элементов — латуни, меди с посеребрением или медных сплавов. Это снижает риск искрения, локального нагрева и повышает срок службы разъёма, даже при частом подключении под высоким током.

По способу соединения и сцепления

Способ фиксации играет не меньшую роль, чем номинальные характеристики. Конструкция соединения должна обеспечивать надёжное сцепление при вибрациях, пылевом воздействии и перепадах температуры. На практике используют:

• винтовые зажимы — для жёсткого закрепления;

• безвинтовая клемма — для быстрого подключения.

Конкретный разъем подбирается в зависимости от требований к скорости подключения, частоты коммутации и допустимой нагрузки на контактные пары. Например, байонетную схему используют в сетях с вибрацией, а цанговые соединения — в щитах управления, где важна герметичность и компактность.

Форма фиксаторов, наличие направляющих пазов и штифтов исключают ошибочное подключение, что особенно важно в условиях интенсивной сборки или доставки комплектующих для сборочных линий. В промышленной практике такие вилка и розетка маркируются цветом, а в технической документации — шифром согласно международным стандартам IEC 60309 и российскому ГОСТ Р 51322.1-99 (соответствует МЭК 60309-1).

Особенности применения промышленных разъёмов

Промышленные системы предъявляют повышенные требования к соединительным узлам. Электрические разъемы подбираются с учётом среды: температура, вибрации, пыль, влажность, агрессивные испарения. На объектах с открытой установкой особенно важно использовать герметичные соединения с уровнем защиты IP67 и устойчивостью к ультрафиолету.

Такие изделия активно применяют:

• на заводах и в автоматизированных линиях;

• в энергетике, распределительных щитах и шкафах;

• в подвижном составе транспорта — ж/д, авиа, спецтехника;

• на строительных площадках, в передвижных электрощитовках.

Каждая сфера предъявляет свои требования к конструкции. Например, в машиностроении важна прочность фиксации и устойчивость к вибрации, тогда как в энергетике на первый план выходит надежность под высокими токами. Промышленные электрические разъемы на крупных предприятиях подключаются к сетям с большим количеством контактов, где ошибка недопустима.

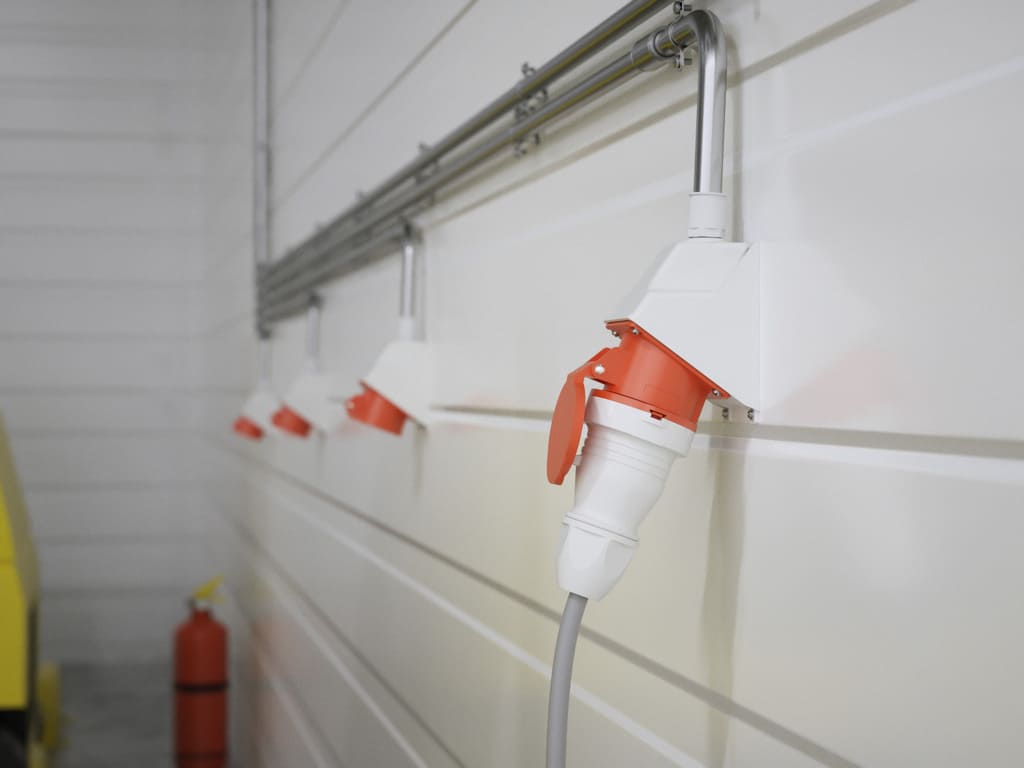

На производстве, в энергетике, на транспорте

Сложные эксплуатационные условия требуют надёжных решений — разъемы в промышленности работают не в тепличной среде, а в зоне риска. Электрические соединения должны выдерживать удары, перепады напряжения, вибрации, агрессивные среды и высокую частоту циклов подключения.

На производственных линиях и в станочном оборудовании разъемы кабельные применяются в управляющих шкафах, распределительных коробках, модулях питания и блоках управления. Здесь важны быстрая замена, герметичность и прочность. В большинстве случаев используются промышленные электрические разъёмы с вилкой и розеткой, оснащённые механической блокировкой.

В энергетике упор делается на токовую нагрузку и соответствие стандартам. Разъем для силового кабеля должен выдерживать длительную эксплуатацию при полной нагрузке, без перегрева или искрения. Высокие требования предъявляются к изоляции, контактной группе и качеству заземления. Часто используются модели с 5 контактами, IP67, корпусами из литьевого металла, совместимые с оборудованием средней мощности.

В транспорте и машиностроении приоритет отдают компактным решениям, устойчивым к вибрации, ударам и перепадам температур. К ним относят прецизионные соединители для подвижных конструкций, которые надёжно фиксируются и сохраняют контакт даже в движении.

Разъёмы в этих отраслях входят в критическую инфраструктуру, где отказ недопустим. Поэтому при выборе учитываются не только тип, но и наличие тестов, допусков, сертификации и стандартов международного уровня.

Конструктивные особенности силовых разъёмов

Силовые соединения требуют прочного корпуса, точного позиционирования контактов и надёжной фиксации. Такие промышленные разъемы проектируются для стабильной передачи тока даже при высоких нагрузках. В них реализована многоточечная коммутация, которая снижает сопротивление и устраняет риск локального перегрева.

Типовая конструкция включает:

• корпус из алюминия или усиленного полимера;

• контактную группу с пружинным или винтовым прижимом;

• кольцевую систему уплотнений с классом IP67;

• механическую блокировку от самопроизвольного отключения.

Такая архитектура обеспечивает надёжность даже в тяжёлых условиях эксплуатации, включая открытые площадки и оборудование с высоким уровнем вибрации. Важно также наличие маркировки, визуального контроля фиксации и встроенной защиты от переполюсовки.

Для крупных объектов, где используется большое количество контактов, предпочтительнее разъемы с модульной конструкцией: они позволяют собирать конфигурации под конкретную задачу. Благодаря этому инженер получает готовый инструмент — компактный и совместимый с уже установленными системами.

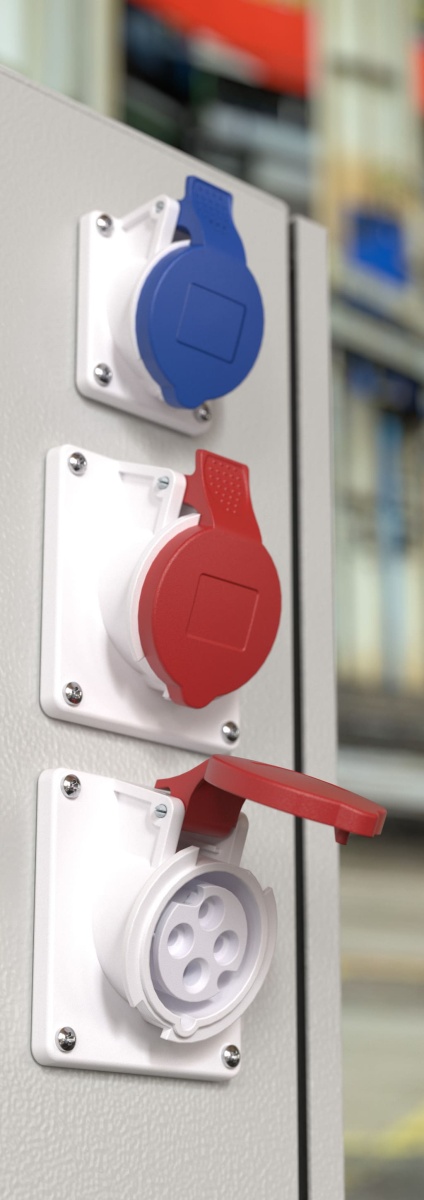

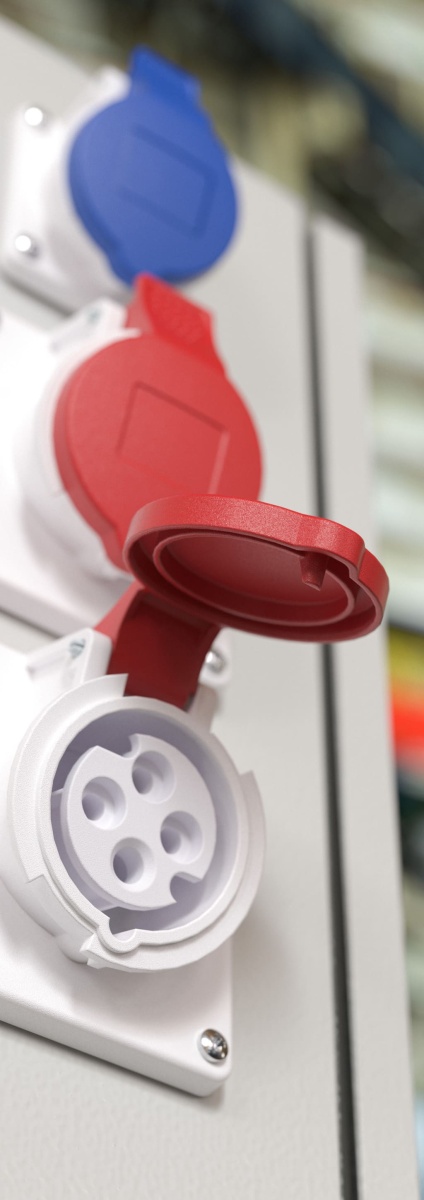

Обозначения и стандарты: цвета, маркировка, ГОСТ и IEC

Соблюдение международных норм критично при подборе соединительной арматуры. Каждый разъем должен иметь маркировку по токовой и напряженческой нагрузке, количество пинов, степень защиты и цветовую кодировку. Визуальное обозначение помогает быстро определить тип, даже без документации.

Наиболее распространены:

• Красный цвет — 400 В, трёхфазное подключение.

• Синий — 230 В, однофазные сети.

• Жёлтый — 110–125 В.

• Чёрный и серый — для специальных линий и электронные устройства.

Обозначения контактной группы наносятся снаружи на вилку, розетку, адаптер и защитный кожух. Широко используется стандарт 3P, 3P+N, 3P+PE — для идентификации числа фаз, нейтрали и заземления. Кроме того, применяются ГОСТ IEC 60309-1 и ГОСТ IEC 60309-2 — они определяют форму, шаг, диаметр и допуски при проектировании разъёмов кабельных в высоконагруженных цепях.

Точные параметры позволяют упростить комплектацию, фильтровать товара по характеристикам, а также формировать заказ с учётом местных и международных требований. На сайте DKC представлены товары по номиналам и схемам соединения — вся маркировка согласована со стандартами IEC, доступна фильтрация по типу.

Заключение: как выбрать подходящий разъём под задачи вашего объекта

Подбор промышленных соединений требует точного расчёта и понимания условий будущей эксплуатации. Невозможно ориентироваться только на цену или внешний вид — каждый разъем для силового кабеля должен соответствовать технической задаче, сетевой конфигурации и степени механической нагрузки.

Перед тем как купить товар, следует проанализировать:

• тип подключаемого оборудования;

• номинальное напряжение и ток в линии;

• среду эксплуатации: влажность, пыль, агрессивные испарения;

• требуемую степень защиты (например, IP67);

• необходимое количество контактов и способ фиксации.

Такой анализ даёт основание для фильтрации по ключевым характеристикам. Например, в условиях высокой влажности или на открытых площадках потребуются промышленные электрические разъемы с герметичным корпусом, усиленным креплением и устойчивостью к УФ-излучению. В станках и автоматике — сертифицированные разъемы кабельные, рассчитанные на частые подключения.

Если оборудование требует трёхфазного подключения с защитным заземлением, то логично использовать вариант 3P+E+N, чаще всего выполненный в корпусе из металл-пластика, с зажимной или байонетной фиксацией. Поддержка стандарта IP67 защитит соединение от попадания пыли и воды, что особенно важно при наружной установке.

Производственные цепочки нередко работают с десятками соединений. При этом фильтры, встроенные в разъём, защищают электронику от перегрузок и скачков. Модульные решения — оптимальны при сборке щитов, когда нужна кастомизация под конкретный проект.

На сайте dkc.ru представлен полный каталог промышленных разъемов. В карточках указаны значения напряжения, токовой нагрузки, стандарт подключения, совместимость и наличие на складах дистрибьюторов в Москве и других регионах.

Дополнительно доступны:

• фильтрация по номиналу, степени защиты, цвету корпуса и типу исполнения;

• технические описания и чертежи в формате PDF;

• подробности по доставке, срокам и возможностям крупного опта.

 Правильно подобранный промышленный разъём — это не деталь, а гарантия стабильной и безопасной работы оборудования. Его форма, материал, схема подключения и стандарт исполнения напрямую влияют на долговечность всей системы. При проектировании важно учитывать все параметры — от инструмент установки до условий среды.

Собранный по нормам комплект исключает сбои, минимизирует аварии и упрощает техническую поддержку на объекте. Типы электрических разъёмов, представленные в каталоге, покрывают задачи от управления станками до подключения распределительных щитов. Актуальные позиции, гибкие условия заказа через официальных дистрибьюторов и поддержка с учётом норм ГОСТ и IEC — доступны на сайтах дистрибьюторов, которых Вы можете найти в разделе “Где купить” нашего сайта.
