Кабельные трассы: виды, прокладка и крепление

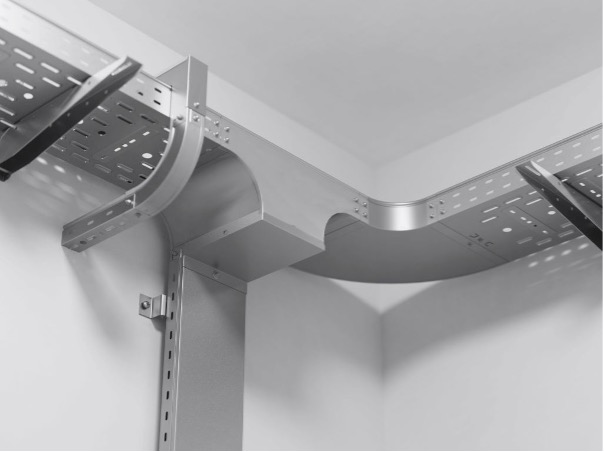

Безопасное распределение кабеля — основа надёжной электросети любого объекта. Правильно организованная кабельная трасса обеспечивает стабильность системы, упрощает ремонтные работы и снижает риск повреждения проводки. Архитектура трассы включает не только геометрию и схемы размещения, но и типовые конструкции, предназначенные для защиты и упорядочивания линий.

Монтаж кабельных трасс требует знания нормативов, а также понимания нагрузочных характеристик, материалов и технических условий. От выбора элементов зависит срок эксплуатации, доступ к коммуникациям и устойчивость к внешним факторам. Все виды прокладки кабеля имеют конкретное назначение и применяются в зависимости от локации, среды и уровня нагрузок.

Для объектов любого назначения — от жилых зданий до производственных площадок — важно учесть совместимость лотков, способ их фиксации и соответствие требованиям. Надежные способы прокладки силовых кабелей позволяют избежать аварий, оптимизировать трассировку и выдержать регламентированное распределение нагрузок по всей линии.

Какие бывают кабельные трассы

Понятие трассы включает систему каналов, по которым проходит кабельная трасса в соответствии с проектной документацией. В зависимости от среды различают два основных типа: внутренние и внешние. Каждая категория предполагает свои методы защиты и схемы установки. Условия эксплуатации, уровень влажности, наличие вибраций или температурные колебания напрямую влияют на выбор элементов конструкции.

Для упорядочивания сети и её защиты от механического воздействия используют лотки — металлические, перфорированные, проволочные или лестничного типа. Все эти конструкции адаптированы к различным условиям: от подвесных потолков до открытых эстакад. Выбор зависит от характеристик объекта, длины магистралей и вида проводки — силовой, слаботочной или гибридной.

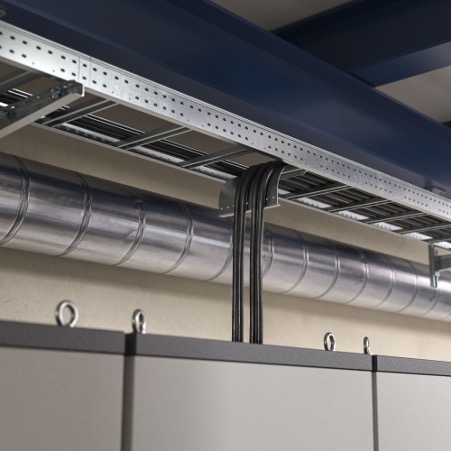

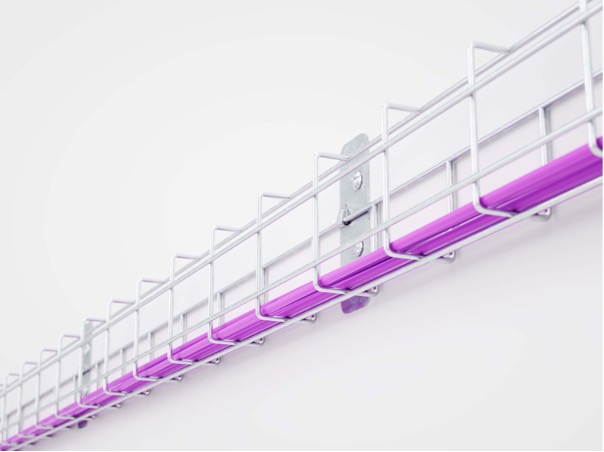

Для компактной прокладки кабелей в зданиях отлично подойдут проволочные лотки, а для прокладки тяжёлых трасс на открытых пространствах — лестничные и тяжёлые лотки. В условиях повышенной влажности или агрессивных сред применяют стеклопластиковые и нержавеющие лотки. Для организации структурированной кабельной системы также используются монтажные элементы и крепёж.

Внутренние трассы для помещений и техэтажей

Во внутренних помещениях предпочтение отдают лоткам, размещённым за фальшпотолками, в нишах и на потолочных подвесах. Популярны проволочные кабельные лотки, отличающиеся легким весом и достаточной прочностью. Их конструкция открытого типа обеспечивает быструю прокладку и доступ к кабелям в случае ремонта.

Среди преимуществ внутренних систем:

• удобство инспекции и замены отдельных линий;

• экономия пространства;

• низкий вес элементов;

• быстрая доставка и монтаж.

Для закрытых помещений применяют лотки с цинковым или эпоксидным покрытием, устойчивые к коррозии и влажности. Расчёт проводится с учётом суммарной массы кабеля и нагрузок на несущие узлы.

Внешние трассы для улицы и производственных объектов

На открытых территориях требования к трассировке ужесточаются. В этом случае внешние трассы проектируют с запасом по прочности и устойчивости к агрессивной среде. Для прокладки под открытым небом используют перфорированные лотки, лестничного и герметичного типа, способные выдержать перепады температур, осадки и УФ-воздействие.

Дополнительное внимание уделяется способам прокладки силовых кабелей, в том числе по несущим металлоконструкциям или в составе наземных эстакад. Важно также учесть уклон, точки фиксации и прокладку защитных экранов при близости к источникам вибрации.

Особенности прокладки кабельных трасс

Точные способы прокладки силовых кабелей зависят от архитектурных решений объекта, вида несущих поверхностей и условий среды. При монтаже кабельных трасс важно учесть уровень нагрузок, допустимую степень перегрева, а также возможности для вентиляции. Перегрев — основная причина ускоренного износа изоляции, особенно при прокладке в замкнутых каналах.

Кабель-трасса для проводов может быть выполнена в виде одиночного канала или многоуровневой системы. В зависимости от плотности прокладки и доступного пространства применяются подвесные конструкции, напольные короба и лотки на стойках. Металлические перфорированные лотки обеспечивают эффективное охлаждение, а проволочные элементы — простую адаптацию под нестандартные изгибы.

При выборе способа размещения учитываются:

• длина линии и количество отходящих групп;

• уровень пожарной опасности;

• требования к частоте обслуживания и доступности;

• климатические условия и влажность.

Размещение магистрали строго планируется с учётом пересечений с другими инженерными системами. Схема прокладки кабельных трасс формируется на стадии проекта и привязывается к структурным элементам здания.

Нормативные требования к прокладке трасс

Работа с силовыми линиями невозможна без соблюдения стандартов и требований. Прокладка кабельных трасс регулируется ГОСТ, СП и правилами ПУЭ. Особое внимание уделяется допустимому расстоянию между конструкциями, минимальному радиусу изгиба кабеля, а также устойчивости к температурным и механическим воздействиям.

Согласно нормам, трасса должна быть:

• защищена от случайных механических повреждений;

• выполнена из негорючих материалов или дополнительно экранирована;

• зафиксирована с учётом температурных расширений;

• смонтирована с обеспечением вентиляционных зазоров.

Для внешних участков нормы жёстче: учитывается ветровая и снеговая нагрузка, устойчивость опор, коррозионная стойкость покрытия. При этом к открытым конструкциям предъявляются требования по заземлению и молниезащите.

Монтаж кабельных трасс возможен только после утверждения рабочей документации и привязки всех каналов к инженерным коммуникациям. Все элементы должны быть проверены на совместимость, включая лотки, крепёж, соединители и компенсаторы температурных расширений.

Вне зависимости от среды, каждый узел проверяется на:

• соответствие проектной документации;

• устойчивость к проектной нагрузке;

• качество креплений и фиксации;

• наличие зазоров и заземляющих соединений.

Такая последовательная проверка позволяет исключить риски отказов, преждевременных повреждений и скрытых дефектов. Регламентированный контроль качества не допускает отклонений от допусков по нагрузкам и геометрии трассы. Проверка каждого соединения и участка обеспечивает соответствие установленным стандартам и техническим условиям эксплуатации, особенно в условиях повышенной вибрации, влажности или перепадов температуры.

Способы крепления кабельных трасс

Надёжность системы зависит не только от качества кабеля, но и от точного подбора способов его фиксации. Монтаж кабельных трасс включает целый спектр крепёжных решений, адаптированных под геометрию объекта, массу конструкции и тип основания. Верный выбор метода фиксации помогает избежать смещения магистрали, провисания и аварийных ситуаций в процессе эксплуатации.

Для крепления используют:

• шпильки и кронштейны;

• опоры и скобы;

• анкеры и подвесы;

• соединительные и промежуточные элементы.

Каждое решение подбирается с учётом конструкции основания и необходимой несущей способности. При этом крепёж должен выдерживать не только собственную массу лотков и кабелей, но и динамические нагрузки, возникающие при вибрациях, температурных расширениях и работе оборудования.

Внутри помещений актуальны подвесные решения. Они обеспечивают стабильность системы и допускают регулировку по высоте. Проволочные кабельные лотки в таких случаях дополняются металлическими хомутами или крючками. На потолках из бетона практикуется установка анкерных опор с прямыми направляющими. При нагрузках, превышающих проектные, применяется распределение массы по точкам либо усиление монтажной схемы.

Комплекты таких креплений можно добавлять в конфигураторе Fix Combitech, что упрощает подбор оборудования и ускоряет проектирование подвесных систем.

В уличных условиях применяются сварные опоры и стальные траверсы. Внешние трассы чаще располагаются на специальных консолях, устойчивых к коррозии и ветровому воздействию. При этом обязательна герметизация соединений и установка защитных экранов. Используются лотки лестничного типа, рассчитанные на высокие нагрузки и удобные для крепления тяжёлых линий. Такие решения активно применяются при трассировке по фасадам зданий и вдоль инженерных магистралей.

Важно соблюдать шаг крепления: расстояние между опорными точками рассчитывается в зависимости от веса кабеля и типа лотка. При монтаже в вертикальной плоскости добавляют промежуточные элементы, предотвращающие соскальзывание и провисание. Особое внимание уделяется зонам с изгибами, поворотами и разветвлениями — здесь часто требуется дополнительная фиксация.

Для удобного выбора крепёжных компонентов воспользуйтесь каталогом DKC. Чтобы не тратить время на поиск среди тысяч позиций, начните с раздела Монтажные элементы Combitech, где удобно настроены фильтры по типу профиля, материалу и способу крепления.

Заключение: как правильно выбрать и смонтировать кабельную трассу

Организация кабельной трассы требует точного планирования и строгого соблюдения нормативных требований. Ключевыми параметрами остаются условиях эксплуатации, характеристики среды, весовая нагрузка и схема размещения. Ошибки на этапе монтажа или проектирования могут привести к перегреву, механическим повреждениям или отказу системы.

Алгоритм выбора и монтажа включает:

1. анализ условий и рисков (влажность, вибрации, перепады температуры);

2. подбор материалов: лотки, крепёж, защитные покрытия;

3. проектирование: схема прокладки кабельных трасс с учётом других коммуникаций;

4. расчёт нагрузок и подбор шагов крепления;

5. проверку соблюдения стандартов;

6. финальную ревизию после доставки и установки.

Каждый из перечисленных этапов влияет на долговечность и безопасность кабельной системы. Нарушение хотя бы одного пункта влечёт за собой риски для всего объекта, начиная от простоев оборудования и заканчивая пожароопасными ситуациями.

На каждом этапе важно ориентироваться на проверенные материалы от производителей. Например, для визуального подбора оптимальных решений — крепления, соединения или поворота трасс — идеально подходят типовые альбомы узлов монтажа. Ознакомиться с ними можно на сайте DKC в разделе «Типовые альбомы». А вот для детальной работы в специализированном ПО проектировщики найдут все необходимое в отдельном разделе «Чертежи и BIM-модели».

Точная сборка, надёжные конструкции и корректные способы прокладки силовых кабелей — залог долговечной и безопасной инфраструктуры. Правильная кабель трасса для проводов превращается в системную опору электросети, сохраняющую стабильность на протяжении всего срока эксплуатации.
