Как выбрать кабельный лоток: виды, материалы и правила подбора

Надежность инженерных сетей зависит не только от качества проводников, но и от грамотной организации прокладки. Ошибки при выборе элементов крепления приводят к деформации изоляции, нарушению пожарной безопасности и усложняют монтаж. Чтобы избежать перерасхода бюджета, важно понимать, какие бывают кабельные лотки, и в чем отличия их конструкций. От правильного подбора зависит не только внешний вид трассы, но и ресурс всей системы. Подробное руководство ниже поможет оценить не только тип, но и материал, аксессуары, толщину, а также конструктивные особенности изделия.

Что такое кабельный лоток и из чего он состоит

Термин "кабельный лоток" обозначает элемент трассы, предназначенный для размещения и удержания провода или кабеля в заданной плоскости. Его задача — структурировать сеть, обеспечить доступ к линиям и упростить обслуживание. При этом важна не только жесткость профиля, но и возможность крепления дополнительных элементов — крышек, аксессуаров, розеток, светильников, маркировки.

В классическом понимании конструкция состоит из следующих компонентов:

• Лоток — основа, формирующая канал. Может быть перфорированным, неперфорированным, проволочным, лестничным или листовой.

• Крышка — защитный элемент, ограничивающий попадание пыли, влаги или посторонних предметов.

• Соединительные модули и аксессуары — углы, переходники, ответвители, фиксирующие и соединительные скобы.

• Крепеж — крепления к стенам, потолку или полу, включая подвесы, хомуты, анкеры, направляющие.

Каждый тип подбирается с учетом материала, массы кабеля, требований по теплоотведению, доступности пространства и характера помещений. Стоимость мини-каналов и кабельных коробок зависит от длины, толщины стенки, типа обработки и комплектации. На рынке представлено множество решений, различающихся по качеству исполнения и функциональности, что позволяет подобрать оптимальный вариант под конкретные задачи.

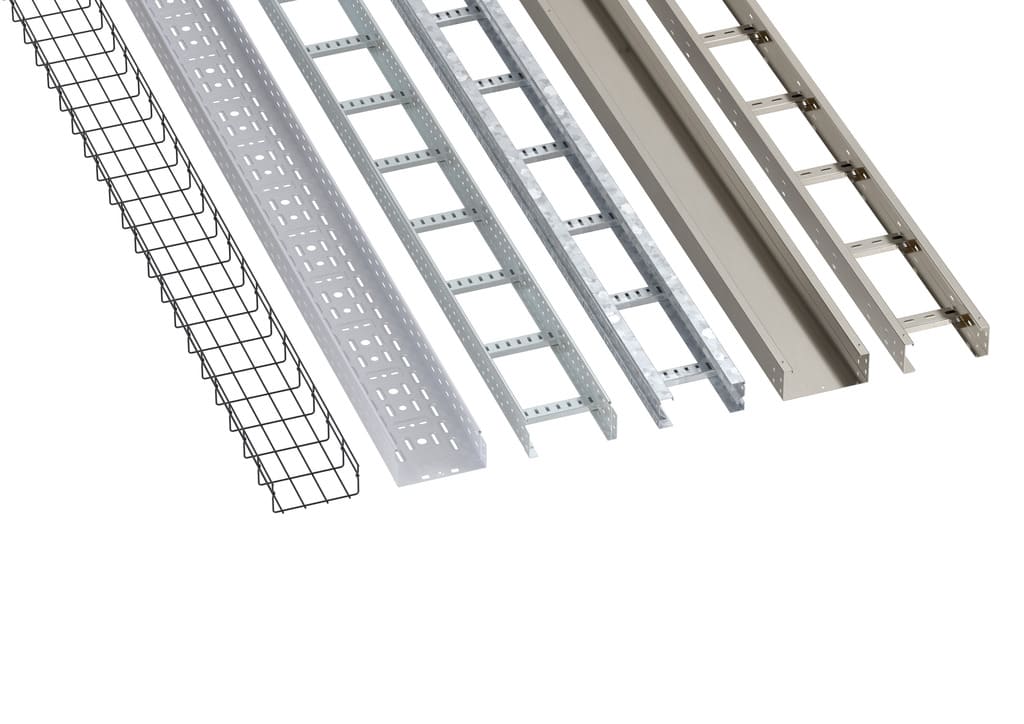

Основные виды кабельных лотков

По способу исполнения лоток для силового кабеля можно классифицировать на несколько категорий. Каждая из них выполняет конкретную задачу в инфраструктуре:

1. Перфорированный кабельный лоток — имеет отверстия по всей длине. Такая структура облегчает вес, улучшает вентиляцию и отвод тепла. Подходит для прокладки линий с умеренным нагревом, позволяет применять стяжки и крепеж через отверстия.

2. Неперфорированный лоток — сплошной корпус без отверстий. Используется для пылезащищенных, санитарных или химически агрессивных помещений. Его форма минимизирует воздействие внешней среды.

3. Проволочный лоток или корзина — сетчатая конструкция из металлического прутка. Обеспечивает высокую вентиляцию, легкий доступ к кабелям. Подходит для серверных, открытых потолков, административных зданий.

4. Лестничный лоток — с двумя направляющими и поперечными перемычками. Применяется для крупных силовых трасс. Жесткость конструкции выдерживает вес толстого кабеля и обеспечивает крепление на длинных пролетах.

5. Мини-каналы и коробки — компактные решения для прокладки и разветвления проводки к точкам подключения, таким как розетки или светильники. Это пластиковые кабель-каналы небольшого сечения, используемые для аккуратной и безопасной укладки кабеля внутри помещений.

К видам лотков для прокладки кабеля также относят напольные, настенные, потолочные исполнения. У каждого — своя ниша применения. Компания DKC создают линейки с акцентом на удобство монтажа, наличие вспомогательных аксессуаров, коррозионную стойкость и совместимость с общим стилем инженерной архитектуры.

Материалы изготовления

Выбор основы для лотка для силового кабеля зависит от условий среды, нагрузок и требований к безопасности. Материал влияет на вес конструкции, устойчивость к коррозии, срок службы и удобство монтажа. Чтобы исключить преждевременные поломки, необходимо учитывать характеристики не только самой системы, но и специфики объекта. Например, склад, торговый зал или туннель требуют разных подходов.

Промышленные и инфраструктурные объекты чаще всего используют металлический или пластиковый кабельный лоток, реже — решения из бетона. Каждый вариант имеет свой тип защиты и сферу применения. Влияет не только внешний вид, но и температура, влага, агрессивные среды, возможность подключения светодиодные линий или розеток, требования к аксессуарам и инструменту.

Металлические лотки

Металлический кабельный лоток изготавливается из листовой стали с последующей обработкой поверхности. В продаже ДКС представлены оцинкованные, окрашенные и нержавеющие версии. Наиболее широко представлена продукция с цинковым покрытием — такой вариант обеспечивает эффективную защиту от влаги и коррозии и составляет основную долю ассортимента в линейке S5 Combitech.

Металлические изделия устойчивы к нагрузке, выдерживают тяжёлые кабели и значительное число аксессуаров. При этом важны точные расчёты — избыточная длина пролётов без опор снижает жёсткость. Толщина стенки также критична — слишком тонкий профиль деформируется под тяжестью провода.

Проволочные лотки серии F5 Combitech от ДКС часто изготавливаются из оцинкованной стали, прошедшей формовку и сварку, благодаря чему сохраняют высокую прочность при малом весе. Они просты в установке, обеспечивают отличную вентиляцию кабелей и быстрый доступ к содержимому трассы — что удобно при создании временных трасс или систем, требующих регулярной ревизии.

Особенность серии F5 заключается в модульной конструкции: лотки легко адаптируются к любому маршруту за счёт возможности подрезки и гибки в нужных местах. Лёгкий вес упрощает транспортировку, а разнообразие типоразмеров позволяет проектировать трассы под конкретные задачи. Вся система предназначена в первую очередь для использования внутри помещений и широко применяется для прокладки как силовой, так и сигнальной проводки.

Проволочные лотки представлены в различных исполнениях — от мелкого шага сетки до тяжелых магистральных конструкций. Информацию о технических параметрах, таких как тип покрытия, размеры и допустимая нагрузка, можно найти в каталогах и технической документации изделий.

Конструктивные различия: перфорированные, лестничные, проволочные и листовые

Понимание, какие бывают кабельные лотки, начинается с изучения их конструкции. Каждый вариант разрабатывается под конкретные задачи, а его геометрия влияет на теплопередачу, вес, сложность монтажа и доступ к кабелю.

Выбор конструкции зависит от условий среды, доступности пространства, требований к защите и расположения трассы. Важно учитывать толщину, длину, тип применяемых аксессуаров, а также доступ к инструменту на этапе сборки.

Системы крепления и монтажные особенности

Правильно выбранный кабельный лоток — это только половина задачи. Вторая — надёжное крепление к несущим конструкциям. Ошибки на этом этапе увеличивают риск провисания трассы, преждевременного износа и проблем с доступом.

Системы крепления делятся на настенные, потолочные и напольные. Применяются подвесы, шпильки, анкеры, хомуты, соединители. Под каждый тип изделия DKC разрабатывает комплектующие и рекомендуемые схемы сборки. В частности, монтажные элементы серии B5 Combitech обеспечивают универсальность и совместимость с лотками любых серий, включая возможность болтового соединения без сварки.

Проволочные и перфорированные лотки легче фиксируются, особенно в подвесном исполнении. Для них часто используются клипсы, профили, регулируемые подвесы. Лестничные изделия требуют опорных кронштейнов, особенно при большой длине пролёта. Неперфорированные лотки фиксируются с опорой на дополнительные рейки и уголки.

Для надёжной фиксации применяются крепёжные элементы серии M5 Combitech — анкеры, винты, дюбели, шпильки, шайбы и другие элементы, рассчитанные на работу с различными нагрузками и условиями монтажа. Система крепежа "M5" универсальна, полностью совместима с монтажными и кабельными системами DKC и допускает выполнение монтажа без сварки.

Важно соблюдать нормативные расстояния между точками крепления, учитывать толщину, вес кабеля и суммарную нагрузку. При сборке используется минимальный набор инструмента — отвёртки, ключи, шаблоны. Доставка и складирование также требуют внимания: упаковка лотков должна исключать деформации при транспортировке.

Как выбрать кабельный лоток: основные критерии

Когда речь заходит о выборе — на первый план выходят сразу несколько характеристик: материал, тип конструкции, условия среды, масштаб трассы. Ошибки на этапе расчёта приводят к перерасходу средств, сложностям с доставкой, несовместимости аксессуаров и невозможности модификации трассы в будущем.

При выборе учитываются:

• Общая длина трассы и конфигурация помещения.

• Масса и сечение кабеля, тепловая нагрузка.

• Условия среды: влажность, химическая активность, температура.

• Возможность доступа для обслуживания, необходимость частичной разборки.

• Согласованность с остальными элементами — розетками, светильниками, узлами подключения.

• Наличие готовых монтажных решений от производителя (см. каталог DKC).

Рациональный подход — предусмотреть запас по ширине и глубине лотка, учесть возможные доработки и перекладку. Также важно согласовать требования с тем, кто будет выполнять монтаж: удобство резки, наличие инструмента, стандарты сборки. Ключевой аспект — совместимость, ведь не все аксессуары от разных брендов взаимозаменяемы. Чтобы избежать ошибок и гарантированно подобрать все комплектующие, воспользуйтесь конфигуратором от компании DKC, который помогает безошибочно подобрать все аксессуары к нужной серии лотков.

Зависимость выбора от типа кабеля

Характеристики трассы во многом определяются тем, какой кабель будет размещаться внутри. Ошибка при подборе приводит к перегреву, сложностям с разводкой и проблемам при монтаже. В первую очередь необходимо учитывать сечение, количество жил, внешнюю изоляцию, допустимый радиус изгиба и температурный режим работы.

Лоток для силового кабеля требует большей несущей способности и запаса по ширине. Силовые трассы создают тепловую нагрузку, поэтому предпочтение отдается перфорированным или лестничным решениям, обеспечивающим циркуляцию воздуха. Если трасса комбинированная — используется разделение перегородками или несколько параллельных каналов.

Для слаботочных систем, систем управления или охранно-пожарной сигнализации подойдут проволочные корзины. Они удобны для быстрой прокладки и позволяют разместить большое количество небольших линий.

Если трасса включает подключение розеток, датчиков, модулей управления или светильников, важно продумать маршрут прокладки кабеля в лотках — с учётом поворотов, уровней, распределительных коробок и ответвлений. В таких случаях применяются перфорированные или лестничные кабельные лотки, которые обеспечивают открытую прокладку и удобный доступ для монтажа и последующего обслуживания.

Почему одинаковое сечение — не всегда одно и то же: тонкости укладки

На первый взгляд, одинаковое сечение трассы может казаться универсальным. Однако в реальности влияние оказывают десятки факторов: форма оболочки, гибкость, наличие экранов, конструкция жил. Например, кабель в резиновой изоляции занимает больше места, чем аналогичный по сечению провод с ПВХ-оболочкой.

Также значение имеет способ укладки. Один и тот же лоток при размещении кабеля в один слой и в два ряда требует разной ширины и глубины. Добавьте сюда необходимость отступов от стенок, зазоров для охлаждения и места для креплений — и результат отличается на десятки процентов.

Ошибки часто возникают при попытке заменить один тип кабеля другим без пересмотра габаритов канала. Наличие перегибов, поворотов, ответвлений требует дополнительного пространства. Здесь полезна гибкость в выборе — лучше предусмотреть модель с большим профилем, чем столкнуться с ограничением при укладке.

Также стоит учитывать технические нормы: отдельные изделия, особенно неперфорированные, имеют ограничение по допустимому нагреву. Нарушение этих требований приводит к снижению срока службы или короткому замыканию.

Заключение: как подобрать кабельный лоток под свои задачи без ошибок

Корректный подбор начинается с задач объекта. Не существует универсального вида лотка, который подойдёт в каждый случай. Только при учёте среды, нагрузки, типа трассы и свойств кабеля удаётся собрать надёжную и безопасную систему. Конструкция, материал, габариты, аксессуары и способ крепления — всё должно соответствовать фактическим условиям.

Ключевые рекомендации:

• Выбирать по параметрам трассы, а не только по внешнему виду или цене.

• Проверять совместимость с монтажными аксессуарами и пользоваться конфигуратором подбора официального производителя.

• Заранее учитывать будущие изменения — возможность доработки трассы, добавления новых линий.

• Изучить ассортимент кабельных лотков DKC и опираться на наши схемы сборки.

• Использовать перфорированные и неперфорированные, проволочные или лестничные модели в зависимости от среды и нагрузки.

Продуманная система закладки коммуникаций позволяет избежать ошибок и лишних затрат. А грамотный подход к выбору — основа устойчивости и функциональности инженерной инфраструктуры.
