Типы молниеприемников: стержни, тросы и сетки в системе молниезащиты

Одним из весомых элементов молниезащиты являются молниеприемники, которые играют роль «проводников» молнии, направляя ее энергию к системе заземления. В зависимости от конструкции и характеристик объекта, используются различные типы молниеприемников: стержни, тросы и сетки. Каждый из этих типов имеет свои особенности, преимущества и области применения, которые должны соответствовать требованиям проектирования системы молниезащиты.

Компания ДКС предлагает широкий ассортимент молниеприемников в рамках системы внешней молниезащиты и заземления Jupiter — от стержневых и мачтовых решений до специальных держателей и соединителей. Продукция DKC отличается высоким качеством исполнения, стойкостью к коррозии и удобством монтажа, что делает ее оптимальным выбором для обеспечения надежной защиты зданий и сооружений от грозовых разрядов.

Виды молниеприемников и их назначение

Рассмотрим основные виды молниеприемников, их конструктивные особенности и назначения.

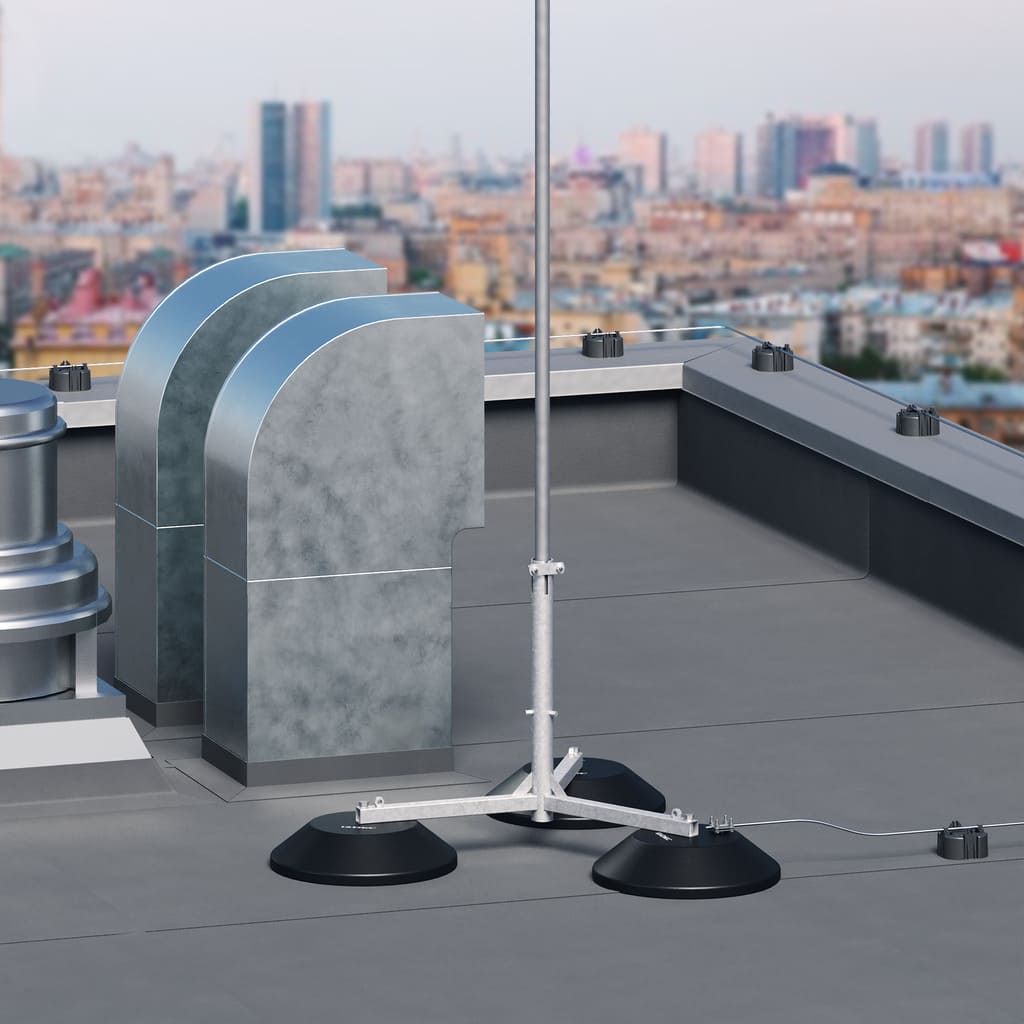

Стержневой молниеприемник (мачта)

Представляет собой вертикально установленные металлические стержни, которые монтируются на крыше здания или другого объекта. Функция такого молниеприемника — это прямой захват молнии и направление ее разряда на заземляющие элементы системы. Стержневые молниеприемники применяются для защиты высоких объектов или антенн. Их конструкция представляет собой металлические стержни с наконечником, который обеспечивает захват молнии.

Преимущества стержневого молниеприемника, например Комплекта вертикального заземлителя безмуфтового, 6 м, D16 мм, включают надежность и стойкость к механическим повреждениям. Он справляется с воздействием молний, обеспечивая заземление. Стержневые молниеприемники также используются для защиты объектов, где важно сохранить архитектурный вид здания, так как их установка не требует большого вмешательства в конструкцию.

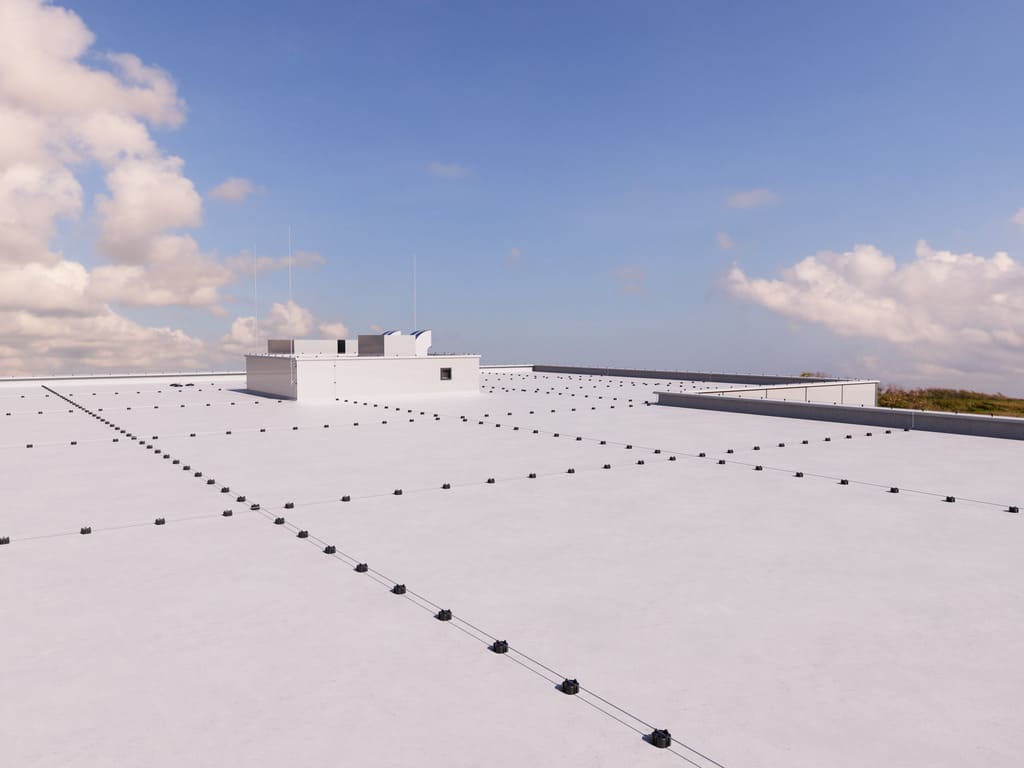

Молниеприемная сетка

Эта система металлических проводников, которые устанавливаются на крыше или фасаде здания в виде сетки. Эта конструкция позволяет равномерно распределить точки молниезахвата по всей площади объекта, минимизируя вероятность попадания молнии в уязвимые зоны. Молниеприемные сетки могут быть использованы в сочетании с другими типами молниеприемников или служить отдельным элементом защиты.

Сетка обеспечивает защиту от молнии на объектах с обширными площадями, таких как производственные здания, склады, а также на объектах с определенными архитектурными особенностями, где другие типы молниеприемников могут быть некомфортны или неэффективны. Молниеприемные сетки представляют собой долговечную и устойчивую конструкцию, которая выполняет функцию при правильном проектировании и монтаже.

Категории молниезащиты и требования к молниеприемникам

Молниезащита объектов и сооружений делится на несколько категорий в зависимости от уровня риска и особенностей эксплуатации.

I категория

Предполагает повышенные требования к защите. Это объекты, на которых последствия прямого удара молнии могут привести к катастрофическим результатам, включая потерю жизни, экологические катастрофы, разрушение критически важных инфраструктурных элементов или ценного оборудования. К таким объектам относятся атомные электростанции, химические заводы, нефтехимические комплексы, а также другие объекты повышенной опасности.

Для объектов I категории молниезащитная система должна быть надежной и функциональной. Молниеприемники должны обеспечивать защиту от попадания молнии с высокой вероятностью, иметь повышенную прочность и стойкость к воздействию высоких токов молнии. Кроме того, необходимо обеспечить дополнительные системы защиты, такие как устройства защиты от импульсных перенапряжений (УЗИП), которые защищают электрооборудование от молниевых ударов. Конструкция молниеприемников для объектов I категории должна включать стержневые и тросовые молниеприемники с учетом возможных локальных перенапряжений и ускоренного отвода энергии молнии в землю.

II категория

Охватывает объекты, для которых возможные последствия попадания молнии менее разрушительны, но все равно имеют высокую степень опасности. Эти объекты могут включать офисные здания, учебные и медицинские учреждения, склады с химикатами или опасными материалами, а также другие объекты средней важности.

Молниеприемники в таких системах должны быть достаточно прочными для защиты от возможных молний, но при этом может быть использовано меньшее количество защитных элементов, таких как дополнительные устройства защиты от перенапряжений. В некоторых случаях достаточно установить стержневые молниеприемники, а также предусмотреть систему заземления для равномерного распределения тока молнии.

III категория

Включает объекты с минимальными рисками от воздействия молний. Это могут быть жилые здания, небольшие производственные помещения или другие объекты с низким уровнем угрозы для жизни людей и материальных ценностей в случае удара молнии.

Для объектов, отнесенных к III категории молниезащиты, нормативные требования к комплексу защитных мер являются менее жесткими по сравнению с I и II категориями. Это позволяет применять упрощенные и менее затратные технические решения. В большинстве случаев система ограничивается установкой стержневых молниеприемников или молниеприемных сеток в сочетании с типовыми заземляющими устройствами.

Цель молниезащитных мероприятий на объектах данной категории заключается в снижении вероятности поражения людей и ограничении ущерба имуществу, при этом допустим низкий уровень защищенности по сравнению с объектами повышенной опасности или социальной значимости.

Зоны защиты: как рассчитываются для стержневых и тросовых молниеприемников

Зоны защиты — это характеристика, которая позволяет определить, какой участок территории или объекта будет защищен от удара молнии с использованием молниезащитной системы. Расчет этих зон зависит от типа молниеприемников, а также от ряда факторов, включая высоту установки молниеприемников, их расположение и характеристики защищаемого объекта.

При расчете зоны защиты для таких молниеприемников используется метод, основанный на модели "конуса защиты", при которой предполагается, что молния будет попадать на молниеприемник в пределах определенного угла.

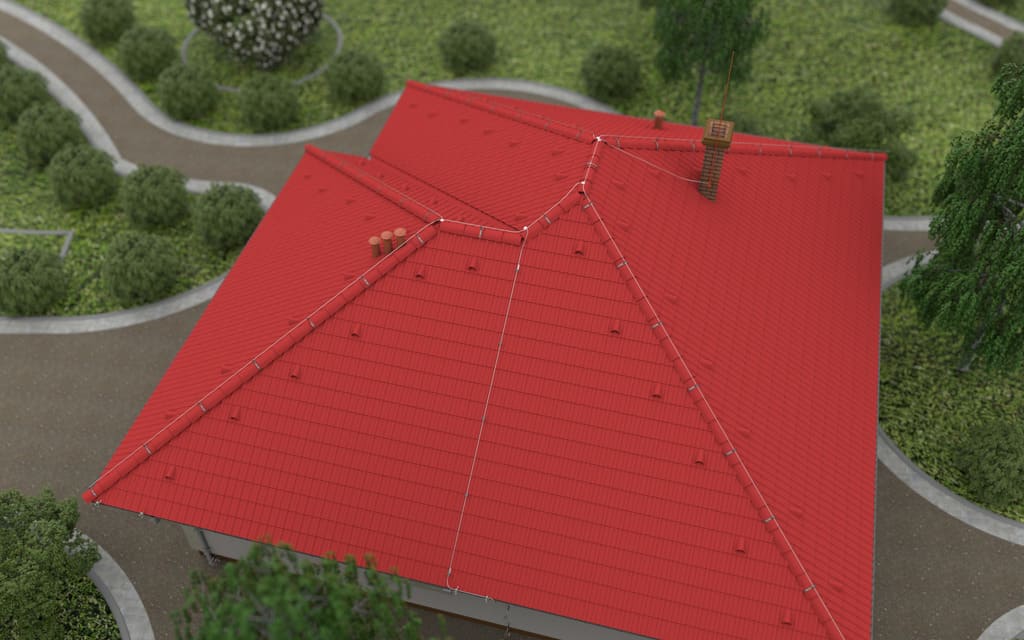

Тросовые молниеприемники используют для защиты крупных объектов. Там, где установка стержневых молниеприемников невозможна или нецелесообразна.

При расчете зоны защиты для тросовых молниеприемников также используется принцип формирования конуса защиты, однако сам способ расчета зависит от нескольких факторов:

1. Профиль натяжения троса: трос может быть натянут на каркас, находящийся на крыше здания, или же по бокам сооружения. Важно учитывать не только высоту установки троса, но и его натяжение, которое может изменяться в зависимости от внешних факторов, таких как ветер или температурные колебания.
2. Длина и количество тросов: если тросы устанавливаются вдоль периметра, необходимо учитывать их длину. Чем больше длина троса и чем больше тросов установлено, тем больше будет площадь, защищенная молниезащитой. При этом зоны защиты для разных частей тросового молниеприемника могут немного различаться из-за изменения угла наклона.
3. Использование дополнительных компонентов: для тросовых молниеприемников могут использоваться дополнительные защитные элементы, такие как заземляющие устройства или компенсаторные элементы, которые влияют на степень защиты и могут увеличивать площадь охвата.

Для расчета зон защиты молниезащитных систем необходимо учитывать стандарты, действующие в конкретной стране или регионе. В России используется ГОСТ 30547-97, который регулирует требования к молниезащите и приводит конкретные формулы для расчета зоны защиты в зависимости от типа молниеприемника, высоты установки и других факторов.

Как выбрать подходящий тип молниеприемника для объекта

Правильный выбор молниеприемника напрямую влияет на степень защиты, долговечность системы и ее соответствие действующим нормативным требованиям. При выборе необходимо учитывать несколько факторов, включая характеристики объекта, его размеры, высоту, архитектурные особенности и местоположение. Рассмотрим ключевые моменты, которые следует учитывать при выборе молниеприемника.

Характеристики объекта

Следует определить высоту, форму, площадь крыши и другие особенности. Например, для высоких зданий и промышленных объектов, таких как заводы и склады, предпочтительнее использовать тросовые молниеприемники. Они обеспечивают обширный спектр защиты и могут быть размещены вдоль периметра крыши. Для небольших объектов, таких как жилые дома, решением могут стать стержневые молниеприемники, которые проще установить и обеспечивают достаточный уровень защиты.

Условия эксплуатации

Особенности окружающей среды и климатические условия также играют весомую роль в выборе молниеприемника. Например, в регионах с высокой молниевой активностью или в зоне частых гроз подходящими будут молниеприемники с увеличенной высотой и зоной защиты. В таких условиях можно установить молниеприемники с мощной конструкцией, которые будут обеспечивать надежную защиту.

Также следует учитывать температурные колебания, влажность и воздействие агрессивных химических веществ. Для таких условий рекомендуется использовать молниеприемники из нержавеющей стали или оцинкованного металла, которые не подвержены коррозии и обладают стойкостью к механическим нагрузкам и внешним воздействиям.

Требования к зонам защиты

Одним из важнейших аспектов при выборе молниеприемника является расчет зоны защиты. Для каждого типа молниеприемника существует свой метод расчета зоны защиты, который зависит от его высоты, формы и расположения. Чем выше установлен молниеприемник, тем большую площадь он может защищать. При проектировании необходимо учесть размер защищаемого объекта и подобрать молниеприемник, который обеспечит максимальную степень защиты на всей территории.

Для малых объектов (жилые дома, дачи) достаточно использовать стержневые молниеприемники с зоной защиты около 10-15 метров.

Для крупных объектов (заводы, высокие здания) нужно использовать тросовые молниеприемники с зоной защиты до 30 метров и более.

Стандарты и нормативы

При выборе молниеприемника следует учитывать действующие строительные и электрические стандарты, такие как ГОСТ 30547-97 в России, которые регулируют требования к молниезащитным системам. Эти нормативы определяют минимальные параметры молниеприемников и требования к их монтажу, что гарантирует надежность и безопасность молниезащитной системы.

В рамках технической поддержки проектировщиков возможно применение готовых технических решений, охватывающих весь спектр задач: от проектирования до поставки оборудования. Компания формирует такие решения по заявленным требованиям, обеспечивая совместимость компонентов и наличие всей необходимой документации.

Стоимость и монтаж

Стоимость молниеприемников зависит от типа материала, размеров и производителя. Стержневые молниеприемники выделяются бюджетной стоимостью по сравнению с тросовыми или сетчатыми. Однако для больших объектов установка нескольких стержневых молниеприемников может быть безрезультатной, и в таких случаях предпочтительнее использовать дорогие тросовые молниеприемники.

Процесс установки молниеприемников также зависит от их типа. Стержневые молниеприемники проще в монтаже, а для тросовых систем может потребоваться больше времени и усилий.

Правильный выбор молниеприемника обеспечит бесперебойную защиту от молний, минимизируя риски для строений и их обитателей.
