Молниезащита: как работает система и из чего она состоит

   Правильное проектирование и монтаж молниезащитнной установки строго регламентируются нормами и стандартами (например, ГОСТ и МЭК) с учетом характеристик защищаемого объекта, климатических условий и уровня ожидаемой грозовой активности. В статье рассмотрим принцип действия молниезащиты, весомые элементы системы и их взаимодействие в условиях эксплуатации.

Что такое молниезащита и зачем она нужна

Молниезащита – инженерно-технический комплекс, разработанный для предотвращения разрушительных последствий ударов молнии и вторичных эффектов атмосферных разрядов.

Основные цели системы молниезащиты

Основные задачи молниезащиты:

• захват разряда молнии с помощью молниеприемников (штыревых, сетчатых или тросовых конструкций);

• надежное отведение тока по специально оборудованным токоотводам с минимальным сопротивлением;

• рассеивание электрического заряда через заземляющее устройство без создания опасных потенциалов;

• защита электрических сетей и оборудования от импульсных перенапряжений;

• соответствие требованиям нормативных документов (ГОСТ, ПУЭ и других стандартов) для обеспечения безопасности эксплуатации.

Комплексная установка молниезащиты позволяет существенно снизить вероятность повреждений от атмосферных разрядов и гарантирует надежную эксплуатацию объектов при любых погодных условиях.

Принцип работы молниезащиты

Система включает несколько компонентов: молниеприемник, токоотвод и заземлитель. Молниеприемник первым вступает в контакт с разрядом, создавая предпочтительную точку удара благодаря предусмотренной высоте и электропроводности. Принятый ток молнии направляется по токоотводам, которые обеспечивают минимальное сопротивление для безопасного перемещения высокоэнергетического импульса к заземляющему устройству.

Заземлитель играет решающую роль, рассеивая электрическую энергию в грунт без создания опасных потенциалов на поверхности. Принцип работы установки также включает снижение вероятности вторичных эффектов, таких как электрические дуги и перенапряжения в электросетях, что достигается установкой защитных устройств (УЗИП). Все элементы молниезащиты проектируются и устанавливаются с учетом нормативных требований (например, ГОСТ, ПУЭ) для обеспечения максимальной эффективности и безопасности при воздействии молнии.

Молниезащита классифицируется по типу воздействия, от которого она предназначена защищать объект, и включает три основных направления:

1. Внешняя – предназначена для перехвата прямых разрядов атмосферного электричества. Она состоит из молниеприемников (например, стержневых, тросовых или сетчатых), системы токоотвода и заземляющего контура. Основная задача — организованное и безопасное отведение тока молнии в грунт, исключающее термические и электродинамические повреждения строительных конструкций.

2. Внутренняя – реализуется через защиту электроустановок и слаботочных цепей от проникновения импульсных перенапряжений, вызванных молниевыми разрядами. Ключевыми элементами системы являются устройства защиты от импульсных перенапряжений (УЗИП), монтируемые на вводно-распределительном оборудовании и в местах потенциального попадания перенапряжения во внутренние цепи.

3. Интегрированная (комплексная) – объединяет функции внешней и внутренней систем, формируя единую защитную структуру. Такой подход позволяет эффективно защищать объект как от прямых молниевых разрядов, так и от вторичных электромагнитных воздействий и скачков напряжения, возникающих при ударе молнии.

Компания ДКС предлагает широкий ассортимент оборудования для молниезащиты и заземления, включая устройства защиты от импульсных перенапряжений (УЗИП) серии Jupiter. В каталоге представлены модели всех классов — I, II и комбинированные I+II, с возможностью замены модулей (например, сменный модуль NX1201 для класса I+II или NX2001 для класса II), что упрощает обслуживание. Устройства, такие как УЗИП NX1012 (класс I, 100 кА), изготовлены из прочного полиамида и рассчитаны на работу в температурном диапазоне от –40 до +80 °С. Модели с удаленным контролем состояния позволяют своевременно отслеживать их работоспособность.

Применение всех трех компонентов молниезащиты в комплексе обеспечивает максимальное снижение рисков для жизнеобеспечения, электрооборудования и конструктивных элементов здания при атмосферных разрядах.

Из чего состоит система молниезащиты

Устройство включает ряд взаимосвязанных компонентов, каждый из которых выполняет критически весомую функцию для безопасного отвода атмосферного электрического разряда.

Молниеприемники

Молниеприемные устройства представляют собой элементы, обеспечивающие первичный перехват разряда атмосферного электричества с последующим безопасным отводом тока в заземляющую систему. Они выполняют весомую функцию в контуре внешней молниезащиты, предотвращая повреждение конструкций при прямом ударе молнии. Конструктивное исполнение молниеприемников может варьироваться в зависимости от архитектурных особенностей защищаемого объекта, уровня молниевой угрозы и условий эксплуатации, включая высоту здания, его функциональное назначение и требования нормативных документов.

Основной функцией молниеприемников является предотвращение прямого удара молнии в здание или сооружение. Для этого они должны быть изготовлены из высококачественных материалов с высокой проводимостью, таких как медь, оцинкованная сталь или алюминий. Эти материалы обеспечивают надежное протекание молниевого тока без потерь, минимизируя вероятность повреждения элементов конструкции.

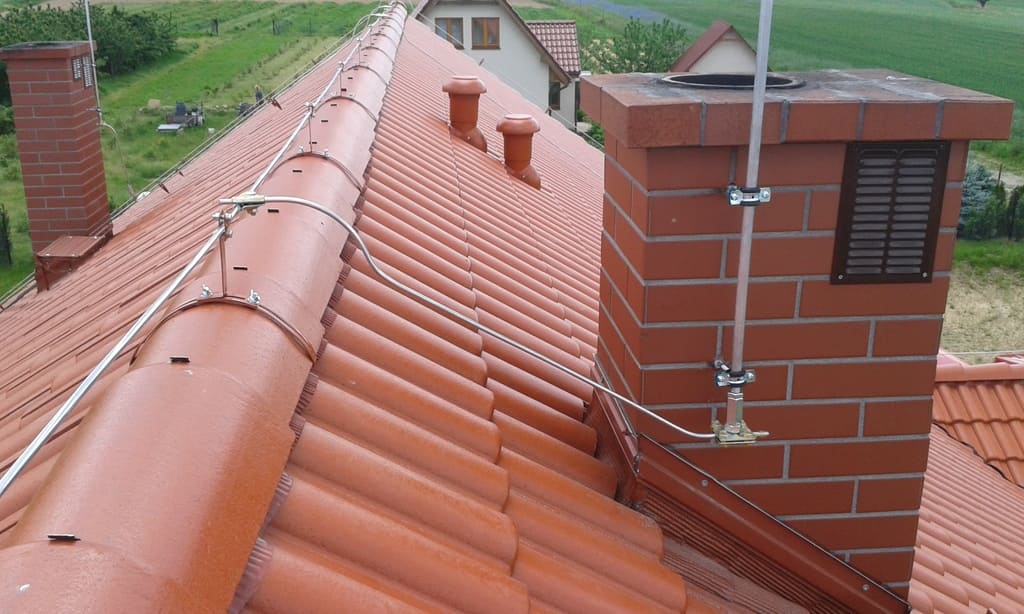

Молниеприемники могут иметь различные формы, включая вертикальные стержни, решетки, штыри и проволочные конструкции, в зависимости от специфики здания. Например, для защиты зданий с плоскими крышами чаще всего используются молниеприемники в виде вертикальных штырей, которые устанавливаются на крыше и равномерно распределяют молниевой ток по заземляющим проводникам.

Весомым параметром при проектировании установки является также расположение молниеприемников. Они должны быть установлены на определенной высоте и в таком положении, чтобы обеспечивать максимальный радиус защиты, часто с учетом использования зон защиты, определяемых в соответствии с нормами и стандартами (например, методом зон Хейла).

Молниеприемники, как правило, подключаются к токоотводам (проводникам), которые, в свою очередь, обеспечивают передачу молниевого тока к заземляющим устройствам, минимизируя риски повреждения конструкции здания и оборудования.

Компания ДКС предоставляет готовые решения для молниезащиты, включая выбор и поставку молниеприемников, токоотводов и необходимых комплектующих, а также документацию, включая чертежи и схемы для удобства проектировщиков. Это позволяет  упростить процесс планирования и монтажа молниезащитных систем, обеспечивая надежность и долговечность защитных конструкций.

Токоотводы (проводники)

Токоотводы, или проводники, являются ключевыми элементами молниезащитной системы, обеспечивающими безопасное отведение разряда молнии от молниеприемника к заземляющему устройству. Основное требование к токоотводам — способность выдерживать высокие токи молнии (до сотен килоампер) без разрушения и сохранением целостности проводящей цепи.

Проводники могут быть вертикальными или горизонтальными, в зависимости от архитектурных особенностей здания и схемы молниезащиты. Они изготавливаются из материалов с высокой электропроводностью и коррозионной стойкостью, таких как оцинкованная сталь, медь, алюминий или их комбинации. Сечение токоотводов подбирается в строгом соответствии с нормативами — ГОСТ и международными стандартами, что обеспечивает безопасность эксплуатации даже при экстремальных условиях.

Монтаж токоотводов осуществляется с соблюдением шагов крепления и минимальных радиусов изгиба, что предотвращает изломы и локальные нагревы. Для обеспечения электрической непрерывности применяются специальные соединительные муфты и зажимы, рассчитанные на высокие токи короткого замыкания.

Компания DKC предлагает готовые технические решения по комплектации молниезащиты, включая подбор и поставку токоотводов с полным набором аксессуаров для надежной фиксации и соединения. Каждое решение снабжается инженерной документацией и схемами, что позволяет проектировщикам и подрядчикам упростить разработку и реализацию молниезащитных мероприятий.

Использование сертифицированных токоотводов в составе комплексных систем гарантирует стабильную работу всей защиты в течение длительного срока эксплуатации, минимизируя риски выхода из строя оборудования при воздействии молнии.

Крепления, держатели и зажимы

Крепления, держатели и зажимы ключевые элементы системы молниезащиты. Они обеспечивают фиксацию молниеприемников, токоотводов и заземляющих проводников на строительных конструкциях. От качества этих компонентов и правильного подбора зависит безопасность и срок службы всей установки.

Крепежные элементы фиксируют проводники и стержни на фасадах, кровле, металлических конструкциях и опорах. Держатели служат для устойчивого крепления токоотводов и тросов с заданным шагом, предотвращая их провисание и деформацию под нагрузкой. Зажимы используются для надежного соединения проводников между собой и с заземляющими элементами, обеспечивая минимальное переходное сопротивление в точках контакта.

Все элементы изготавливаются из устойчивых к коррозии материалов — оцинкованной стали, меди, нержавеющей стали или специальных сплавов. Конструкции адаптированы под различные виды оснований: бетон, кирпич, профнастил, мембранные покрытия.

Компания ДКС предлагает инновационные решения в области молниезащиты, включая изолированную систему "Jupiter", предназначенную для защиты оборудования на объектах с особыми требованиями к безопасности. В ассортимент входят все необходимые компоненты: изолированные мачты, токоотводы, штанги, держатели и крепеж, сопровождаемые технической документацией. Кроме того, ДКС выпускает широкий спектр электротехнической продукции: металлические и пластиковые каналы, системы автоматизации, модульные щитки, огнестойкие решения, оборудование для солнечной энергетики, зарядные станции, ИБП, взрывозащищенные компоненты, решения для IT и многое другое.

Применение сертифицированных держателей, зажимов и креплений гарантирует соответствие нормативным требованиям и стабильную работу молниезащитной системы на протяжении всего срока эксплуатации.

Заземляющие элементы (стержни, контуры)

Заземляющие устройства служат для рассеивания энергии молнии в грунт. Используются вертикальные стержни, горизонтальные полосы или замкнутые контуры из оцинкованной или нержавеющей стали. Параметры заземлителя проектируются с учетом сопротивления грунта и нормативных требований по обеспечению эффективного заземления.

Особенности молниезащиты зданий и сооружений

Особенности реализации зависят от конструктивных характеристик объекта, типа кровли, высоты здания, наличия металлических элементов и степени пожарной опасности. Ключевым аспектом является обеспечение непрерывности токопроводящего контура и минимизация переходных сопротивлений в системе.

Молниезащита зданий промышленного назначения нуждается в усиленной системе внешней защиты, включающей молниеприемники стержневого или тросового типа, смонтированные с учетом зон защиты по нормативам. Объекты с металлическими кровлями могут использовать ее в качестве естественного молниеприемника при соблюдении требований по толщине и целостности покрытия.

Весомое внимание уделяется токоотводам: их прокладывают по кратчайшему пути к заземляющему контуру, соблюдая нормативные расстояния от инженерных систем и оконных проемов. Заземление проектируется в зависимости от характеристик грунта и рассчитывается на определенное сопротивление растеканию тока, что критично для надежной работы системы.

Компания предлагает готовые решения для молниезащиты любых зданий. Такой подход позволяет проектировщикам получать законченные комплексы, адаптированные под конкретный объект и соответствующие действующим стандартам.

Применение интегрированных технических решений молниезащиты способствует оптимизации процессов проектирования, позволяя гарантировать электрическую и конструктивную совместимость всех компонентов системы: молниеприемных устройств, токоотводящих элементов, заземляющих контуров и крепежных принадлежностей. Такой подход снижает вероятность ошибок на этапе комплектации оборудования и обеспечивает эксплуатационную надежность всей системы в условиях воздействия атмосферных перенапряжений.

Заключение: обоснованность внедрения молниезащиты

Отказ от реализации мер молниезащиты создает потенциальную угрозу для целостности строительных объектов и безопасности людей. Молниевое поражение может привести к воспламенению горючих материалов, механическим разрушениям конструкций, повреждению кабельных трасс и выходу из строя сложной электроники. Помимо прямого воздействия, опасность представляют индуцированные импульсы напряжения, способные нарушить функционирование электроснабжения, телекоммуникационных и автоматизированных систем. Реализация продуманной системы молниезащиты — технически оправданная мера, направленная на предотвращение таких рисков и обеспечение стойкой работы инженерной инфраструктуры.

Своевременное внедрение молниезащиты позволяет минимизировать эти риски и обеспечивает соответствие нормативным требованиям безопасности. Важно, чтобы проектирование и комплектация оборудования выполнялись с учетом всех технических параметров объекта: высоты, материалов, степени пожарной опасности и особенностей местности.

Наша компания предлагает готовые решения по молниезащите, что включает цикл: от подбора оборудования (молниеприемники, заземляющие элементы, УЗИП) до предоставления технической документации и комплектации поставки. Такой подход позволяет проектировщикам и подрядчикам экономить время на разработку отдельных узлов системы и сразу работать с готовыми комплексами, рассчитанными под конкретные задачи.

Качественная молниезащита — это не только соблюдение формальных требований, но и защита от непредвиденных ситуаций. Готовые решения от нашей компании позволяют упростить интеграцию системы на объекте и гарантируют полное соответствие ГОСТ и другим регламентирующим стандартам.
