Какой тип кабельного колодца выбрать?

13.01.2022 elec.ru

Услышав слово «колодец», мы чаще всего представляем колодцы, которым пользуются в деревне для забора воды. Но, оказывается, это не единственное сооружение с таким названием. Существуют также колодцы кабельной канализации. Они применяются для строительства и реконструкции электрических и телекоммуникационных кабельных сетей. В кабельных колодцах размещают технологический запас и монтируют кабельные муфты, их используют для осуществления поворотов и разветвлений кабельной линии, а также для размещения пассивного оборудования.

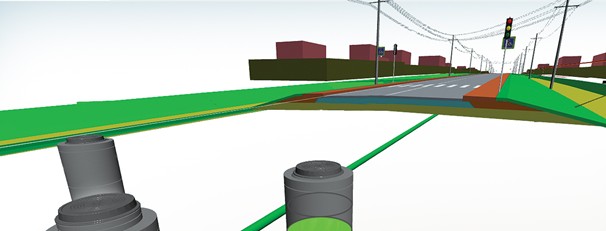

Схема
Схема кабельных колодцев

Какой кабельный колодец вам нужен?

Выбрать подходящий тип кабельного колодца может быть непросто — для этого необходимо знать, какие типы колодцев существуют и каковы особенности каждого типа. Чтобы вам было проще, мы подготовили для вас краткую шпаргалку, которая поможет вам определиться с выбором!

Кабельные колодцы можно условно разделить на три типа:

  • Полимерные сварные
  • Железобетонные
  • Модульные

У каждого из этих решений есть свои преимущества и недостатки.

Полимерные сварные кабельные колодцы

Такие колодцы изготавливаются на заказ по опросному листу и должны соответствовать требованиям ГОСТ 32972-2014 «Колодцы полимерные канализационные».

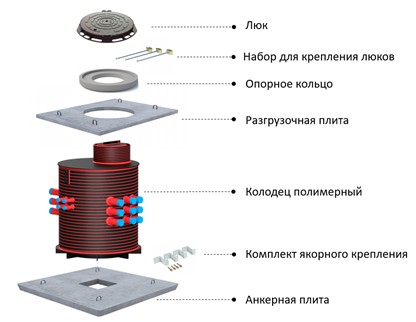

Комплектация полимерного сварного кабельного колодца:

Комплектация полимерного кабельного колодца

Колодцы проходят обязательные испытания на герметичность. Но, к сожалению, это не всегда помогает. Решающий фактор для сохранения герметичности — условия транспортировки и монтажа на объекте строительства. К сожалению, часто приходится наблюдать, что герметичность теряется именно в процессе неправильной перевозки или монтажа. Не всегда бывает очевидно, как правильно собрать колодец, чтобы он в течение длительного времени выполнял свои функции, не требуя обслуживания.

Например, вот наглядный пример неправильной сборки. На изображении видно, что крышка люка просто накрывает горловину колодца. Из-за этого шансов сохранить высокий уровень пыле- и влагозащиты IP68 практически нет. На практике мы получаем кабельный колодец, в котором скапливается вода, т. к. дренаж в колодце такого типа не предусмотрен.

При этом цена полимерного кабельного колодца и необходимых элементов для обустройства кабельной канализации довольно ощутима — она составляет более 115 тысяч рублей, и это без дополнительного оборудования. Например, сварочный аппарат для соединения труб стоит еще порядка 116 тысяч рублей. А если прибавить расходные материалы, стоимость будет еще выше.

Железобетонные кабельные колодцы

Кабельный колодцы этого типа предназначены для установки на проезжей части в качестве проходных, угловых или разветвительных колодцев. Наиболее часто при строительстве кабельной канализации используют именно этот тип колодца. Это проверенное временем решение для достаточно консервативной сферы проектирования.

Кроме того, это, на первый взгляд, дешевое решение для прокладки кабельных сетей. Но так только кажется. Чтобы оценить реальную стоимость, необходимо понять, что входит в комплектацию железобетонного кабельного колодца.

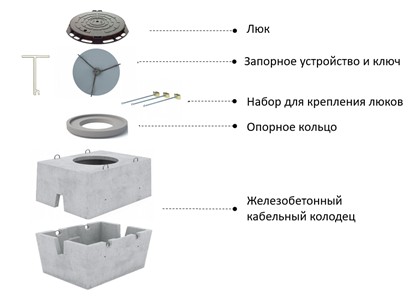

Железобетонный колодец состоит из следующих элементов:

Элементы железобетонного кабельного колодца

Стоить такой комплект будет относительно недорого, порядка 25-56 тысяч рублей, в зависимости от типоразмера. Но вот стоимость доставки напрямую будет зависеть от удаленности объекта строительства от завода по производству железобетонных изделий. Например, стоимость погрузки, транспортировки и разгрузки одного кабельного колодца в пределах зоны 15 км от МКАД составляет 15,5 тысяч рублей. Соответственно, чем дальше — тем дороже.

И о герметичности этого типа колодца, увы, говорить не приходится.

Модульный кабельный колодец

Компания ДКС создала особый модульный колодец — действительно инновационный продукт, который отвечает всем современным вызовам и соответствует нормативным требованиям для прокладки кабельной канализации. В процессе создания модульных кабельных колодцев были учтены пожелания монтажников и проектировщиков, а также эксплуатирующих организаций. Модульные колодцы лишены недостатков перечисленных ранее типов кабельных колодцев. Более того, у них появились такие дополнительные преимущества как компактность и небольшой вес, что обеспечивает возможность монтажа в стесненных условиях города. Сборная конструкция позволяет заменять поврежденные элементы и дает возможность масштабировать кабельный колодец под различные требования.

Модульный колодец поставляется комплектом, т.е. заказав один код, вы получаете кабельный колодец без дополнительных расходов и затрат.

Что входит в комплект кабельного модульного колодца:

Элементы модульного кабельного колодца

Стоимость комплекта типоразмера 750×750×750 мм составляет около 40 тысяч рублей, что существенно ниже, чем стоимость решений, приведенных выше.

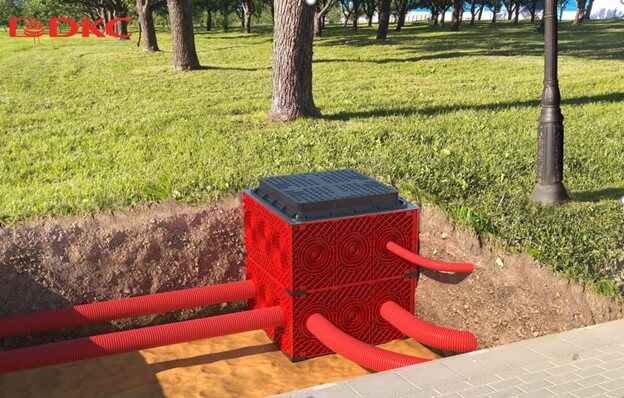

Расположение кабельного колодца в земле

Преимущества для проектировщиков:

  • Чертежи и файлы от ДКС для САПР в формате BIM, STEP, DWG;
  • Возможность применения продукции в стесненных условиях, благодаря малым габаритам;
  • Один вендор на тендер. ДКС может поставлять полный комплекс продукции под проект, снижая риск ошибок при реализации.
  • Преимущества для монтажников:
  • При монтаже не требуется привлечение дополнительной рабочей силы и спецтехники, что снижает затраты;
  • Вариативность условий монтажа благодаря компактным размерам;
  • Ввод труб производится без дополнительного оборудования и приспособлений;
  • Колодец легко собирается и монтируется с двустенными трубами ДКС. Интуитивно понятная сборка;
  • Множество точек крепления для монтажа дополнительного оборудования.

Преимущества для заказчика и эксплуатирующих организаций:

  • Стоимость комплекта модульного колодца сопоставима с железобетонными колодцами, однако благодаря малому весу, компактности и разборной конструкции при заказе модульных колодцев значительно сокращаются затраты на логистику.
  • Стоимость владения ниже, чем затраты при эксплуатации полимерного или железобетонного колодца.
  • Запорный механизм обеспечивает защиту от несанкционированного доступа.
  • Дренаж защищает конструкцию от выдавливания грунтовыми водами.
  • Разборная конструкция гарантирует легкость замены любых составных частей при необходимости.

Компания ДКС — это международная компания, основанная в России, один из ведущих производителей низковольтного оборудования и кабеленесущих систем. Приоритеты компании — сочетание проверенных технологий и инновационных разработок, производство продукции европейского качества в России. Продукция заводов ДКС строго соответствует современным требованиям и нормам, отличается надежностью и доступной ценой — вот почему продукция ДКС используется на объектах крупнейших российских компаний.

Подробнее об ассортименте колодцев кабельной канализации ДКС.
