Использование двустенных полиэтиленовых труб для прокладки силового кабеля

Компания ДКС получила заключение об использовании двустенных полиэтиленовых труб для прокладки силового кабеля.

Отчет о научно-исследовательской работе был подготовлен Саратовским государственным техническим университетом (СГТУ).

Объектом исследования стали тепловые режимы кабелей, а целью — определение максимальных допустимых токовых нагрузок кабелей прокладываемых в двустенных полиэтиленовых трубах.

В результате работы проводилось имитационное моделирование тепловых процессов в системах: силовой кабель с предельной токовой нагрузкой — полиэтиленовая двустенная гофрированная труба.

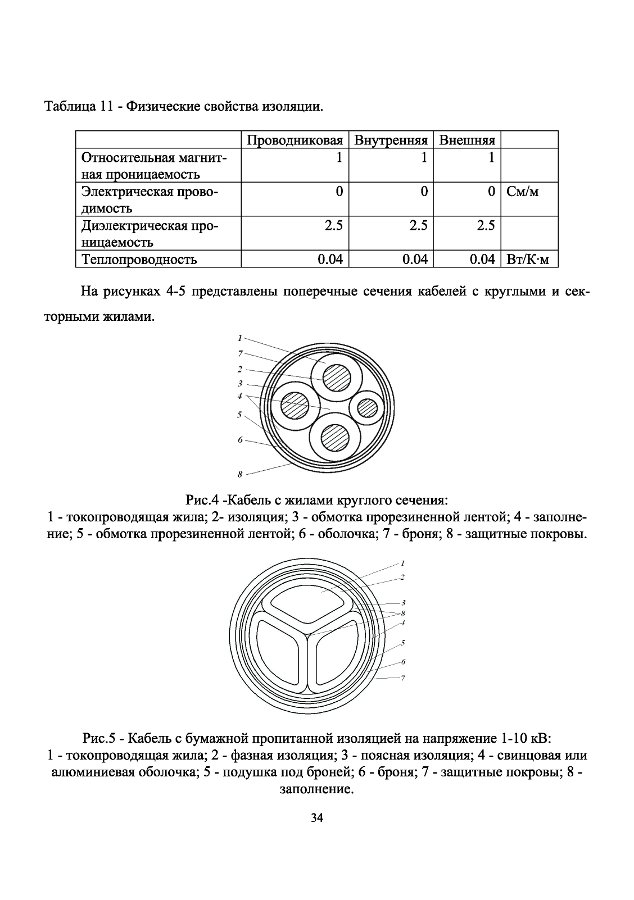

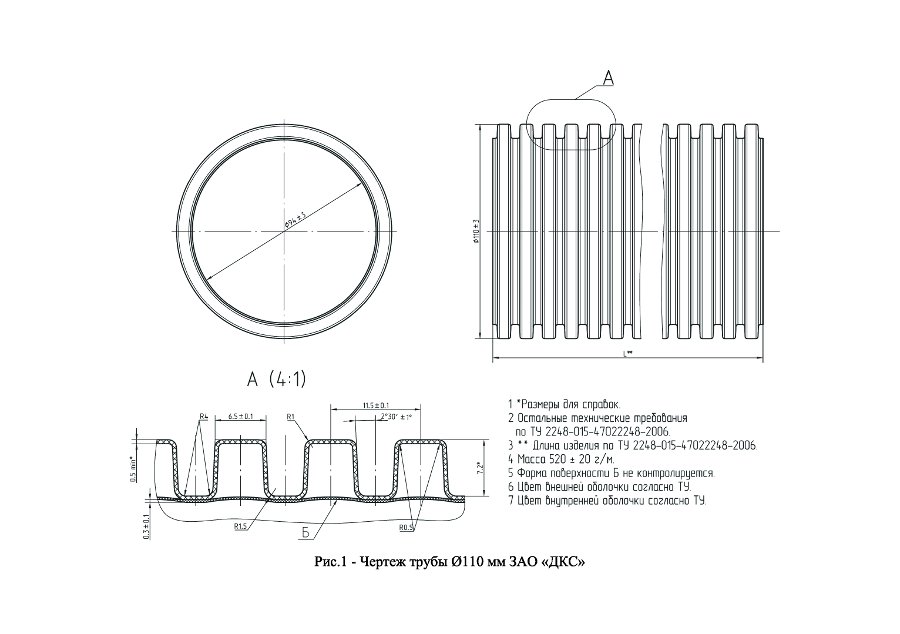

В результате исследования были определены предельные значения токов кабелей при прокладке в трубах ДКС. Исследования проводились для различных сечений кабелей и размеров труб при прокладке кабелей в земле и в бетонных блоках.

Так, исследования показали, что при нагреве жил кабеля до 70 °C, то температура в месте контакта кабеля и трубы не превышала 60 °C для всех рассмотренных типов кабелей и труб. При этом температура нижней и верхней точек кабеля отличалась на 5–8 °C.

Проведенные расчетные исследования будут востребованы проектными и электроснабжающими организациями, а также другими организациями и специалистами при решении вопросов применения полиэтиленовых труб ДКС в качестве каналов для прокладки силовых электрических кабелей.

Скачать «Заключение» можно в разделе «Прикладная литература» или здесь.
