Огнестойкие проходки

Система предназначена для обеспечения защиты от распространения огня по кабельным трассам в местах их прохождения через стены или перекрытия.
В систему входят три типа заделочных материалов и два дополнительных компонента, из которых монтируется проходка. В качестве заделочных материалов проходки используются огнестойкие минераловатные плиты DP, огнестойкие подушки DB и огнестойкий пеноблок DT. Для придания проходке большей герметичности и дымонепроницаемости используется огнезащитный герметик DS и огнестойкая монтажная пена DF.



Код Описание
DN1202 Пистолет для 2х компонентной пены
DN1201 Пена двухкомпонентная огнезащитная балл. 325 мл
DG3030 Уголок монтажный огн. плит 30х30х3000 мм
DG0625 Плита огнестойкая 2200х600х25,4 мм
DG1213 Плита огнестойкая 2000х1200х12,7 мм
DD6010 Перегородка кабельная огнестойкая, 600 мм
DD5010 Перегородка кабельная огнестойкая, 500 мм
DD4010 Перегородка кабельная огнестойкая, 400 мм
DD3010 Перегородка кабельная огнестойкая, 300 мм
DD2010 Перегородка кабельная огнестойкая, 200 мм
DD1010 Перегородка кабельная огнестойкая, 100 мм
DD0810 Перегородка кабельная огнестойкая, 80 мм
DD0510 Перегородка кабельная огнестойкая, 50 мм
DT1201 Пеноблок огнезащитный 1000х120х30
DS1202 Герметик огнезащитный картр. 300 мл
DS1201 Герметик огнезащитный ведр. 20 кг
DP1201 Плита из минерал. волокна с огнестойким покрыт. 1000х500х52
DF1201 Пена однокомп. огнезащитная балл.740 мл
DB1805 Подушка огнестойкая 120х300х35
DB1803 Подушка огнестойкая 120х200х30

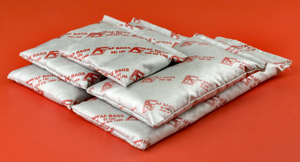

Кабельная проходка из огнестойких подушек DB



Оболочка огнестойкой подушки состоит из стекловолокна, прочно сшитого металлизированными нитями. Внутри подушки находится смесь из вспучивающегося графита и вермикулита – материала, содержащего воду. При возникновении пожара или сильном нагреве внутри подушки происходит химическая реакция, в результате которой вермикулит выделяет водяной пар, а графитовый наполнитель вспучивается; подушка раздувается и блокирует распространение огня по кабельной трассе.
Преимущества проходки из огнестойких подушек DB:
  • Предел огнестойкости 120 минут.
  • Могут быть использованы как в горизонтальных, так и вертикальных кабельных трассах.
  • Легко устанавливаются и легко вынимаются, в случае, если необходимо проложить дополнительный кабель.
  • Монтаж не требует использования каких-либо дополнительных инструментов – достаточно просто плотно уложить подушки на кабели.
  • При монтаже не возникает грязи, пыли; подушки не содержат асбестовых составляющих и мелкодисперсных волокон, опасных для дыхания.

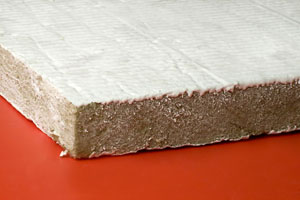

Кабельная проходка из огнестойких плит DP


Огнестойкая плита DP состоит из минераловатной плиты высокой плотности (150 кг/м3), которая покрытая специальным вспучивающимся огнезащитным составом, обеспечивающим предел огнестойкости равный 90 минутам. Преимущества проходки из огнестойких плит DP:

  • Возможность монтажа проходок большой площади, обеспечивая защиту от распространения огня в местах прохождения через стены или перекрытия сложных многоярусных кабельных трасс.
  • Легко нарезается исходя из геометрии кабельной трассы, что позволяет прокладывать дополнительные кабели и лотки без полного демонтажа всей проходки.
  • Предел огнестойкости 90 минут.

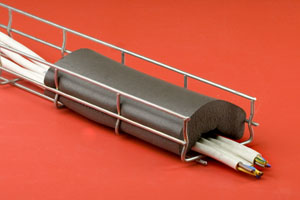

Кабельная проходка из огнестойкого пеноблока DT


Пеноблок DT состоит из мягкого губкообразного материала на основе полиуретана с добавлением вспучивающегося графитового наполнителя. При пожаре пеноблок начинает выделять углеродную пену, препятствующую дальнейшему распространению огня по кабельной трассе.
Преимущества проходки из огнестойкого пеноблока DT:
  • Для монтажа достаточно нарезать пеноблок острым ножом; не требуется применения дополнительных инструментов.
  • Предел огнестойкости 90 минут.
