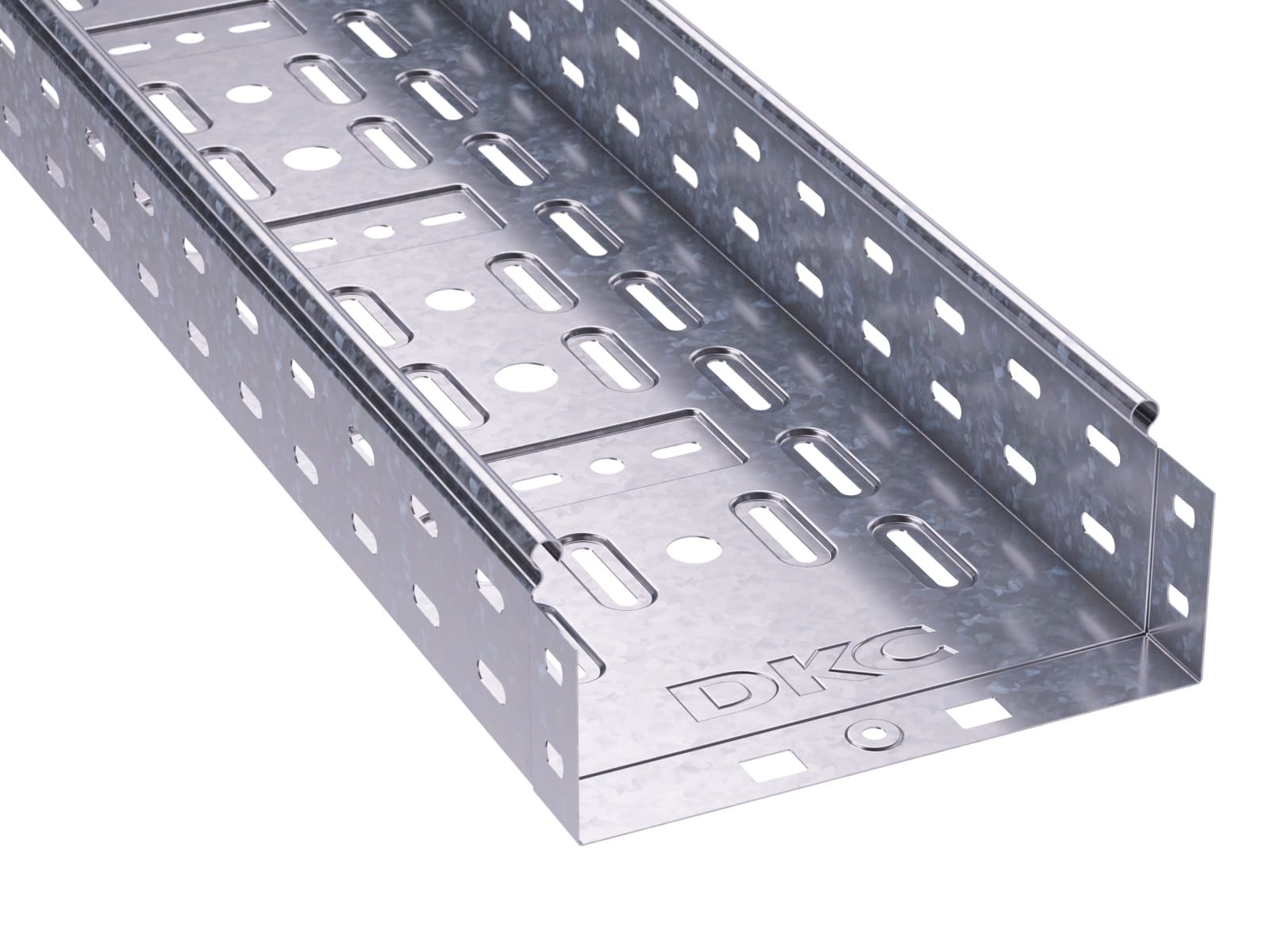

Лоток перфорированный 200х80 L 2000, горячеоцинкованный
Код: 35314HDZ
Лоток перфорированный 200х80 L 2000, горячеоцинкованный
Код: 35314HDZ
Вес, кг: | 2,240 |
Объем, м3: |
0,00866
?
|
Тип упаковки:
Кол-во в упаковке: 16
Ед. изм: м
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

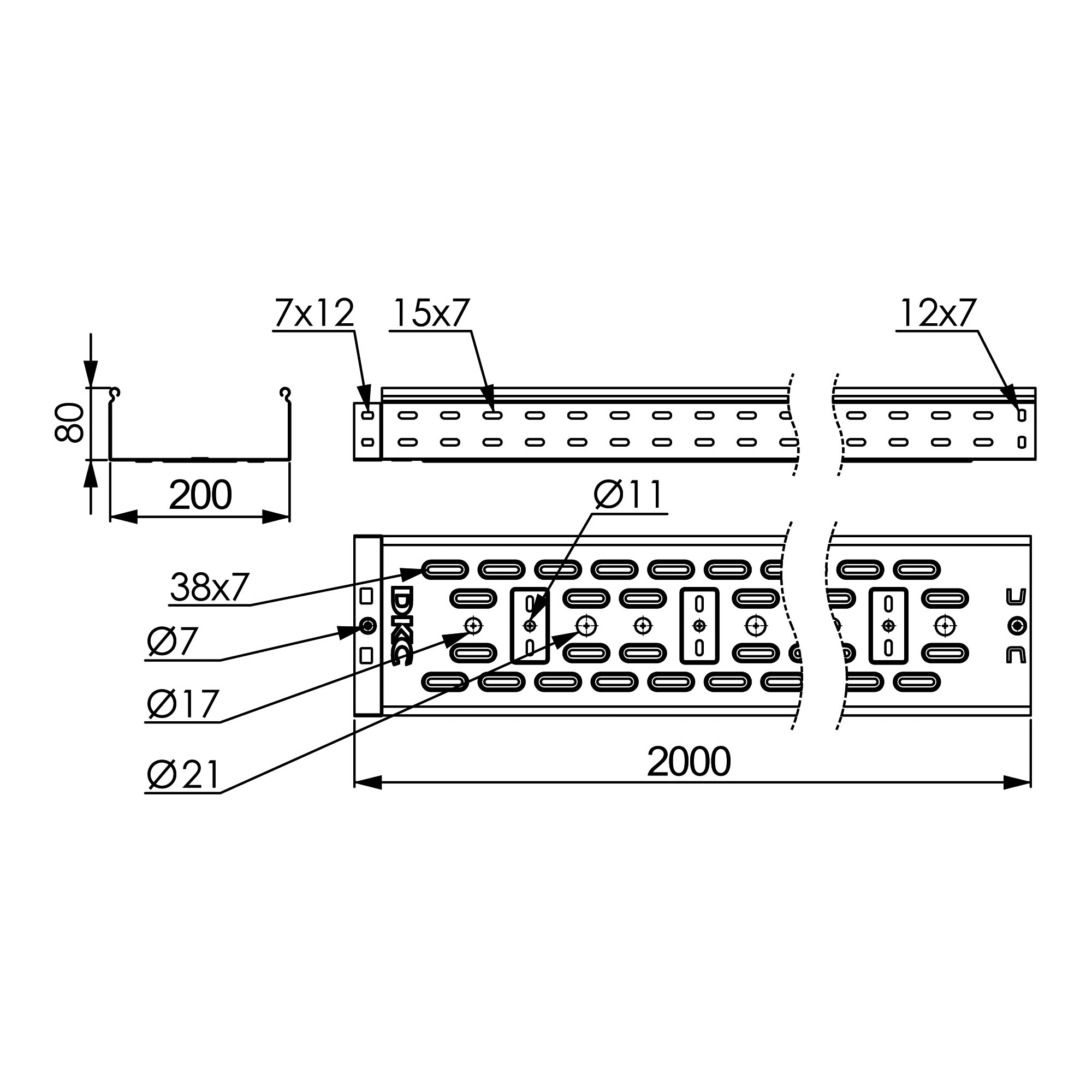

Высота лотка – 80 мм, ширина – 200 мм, длина – 2000 мм, толщина - 0,7 мм. Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии и воздействию агрессивных сред.
Подробнее
Высота лотка – 80 мм, ширина – 200 мм, длина – 2000 мм, толщина - 0,7 мм. Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии и воздействию агрессивных сред.
Цвет | Светло-серый |
Ширина, мм | 200 |
Модель/исполнение | Без разъема/соединителя |
Высота, мм | 80 |
Защитное покрытие поверхности | Горячее цинкование |
Толщина материала, мм | 0.7 |
Перфорированная боковая стенка | Да |
Вид/марка материала | Сталь |
Длина, мм | 2000 |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Полезное сечение, мм² | 15700 |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Перфорированные лотки |
Тип лотка | Листовые лотки - "S5 Combitech" |
Высота | 80 мм |
Длина | 2000 мм |
Толщина | 0.7 мм |
Материал | Сталь горячеоцинкованная погружением |
Ширина | 200 мм |
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
![Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа](https://www.dkc.ru/upload/resize_cache/iblock/d74/114_114_1/d74d8d684727bc7104d5a7955257ae7b.jpg)
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
4
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Код: 38006
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
![Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа](https://www.dkc.ru/upload/resize_cache/iblock/733/114_114_1/733180be74eaa4f3a9a75c4a36da5ef3.jpg)
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
![Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа](https://www.dkc.ru/upload/resize_cache/iblock/ec8/114_114_1/ec8c72adf01e5229d81ee935b0a3b531.jpg)
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
![Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы](https://www.dkc.ru/upload/resize_cache/iblock/16a/114_114_1/16ab34a6c1150a325489a644957c3c9c.jpg)
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
![Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами](https://www.dkc.ru/upload/resize_cache/iblock/adc/114_114_1/adc423d1fa5a19bc5361600339666bcb.jpg)
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
![Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами](https://www.dkc.ru/upload/resize_cache/iblock/9e0/114_114_1/9e082f79a0e7494f902936da251da62e.jpg)
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
![Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа](https://www.dkc.ru/upload/resize_cache/iblock/f8c/114_114_1/f8c952c98682982943d727b039a86da7.jpg)
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
![Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа](https://www.dkc.ru/upload/resize_cache/iblock/6a6/114_114_1/6a63d12c0432026b8a24c695e712f672.png)
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть
Таблица подбора
Высота H, мм | Длина L, мм | Ширина B, мм | Толщина (исп. 1), мм | Вес (исп. 1.), кг/м | Т.И.З. мм 2 | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
---|---|---|---|---|---|---|---|---|---|
80
|
3000
|
80
|
0,7
|
1,2
|
6200
|
–
|
|||
80
|
3000
|
100
|
0,7
|
1,27
|
7800
|
–
|
|||
80
|
3000
|
150
|
0,7
|
1,5
|
11800
|
–
|
|||
80
|
3000
|
200
|
0,7
|
2
|
15700
|
–
|
|||
80
|
3000
|
300
|
0,7
|
2,53
|
23600
|
–
|
|||
80
|
3000
|
400
|
0,9
|
3,95
|
31500
|
–
|
|||
80
|
3000
|
500
|
0,9
|
4,65
|
39500
|
–
|
|||
80
|
3000
|
600
|
0,9
|
5,35
|
48000
|
–
|
|||
80
|
2000
|
80
|
0,7
|
1,2
|
6200
|
–
|
|||
80
|
2000
|
100
|
0,7
|
1,27
|
7800
|
–
|
|||
80
|
2000
|
150
|
0,7
|
1,5
|
11800
|
–
|
|||
80
|
2000
|
200
|
0,7
|
2
|
15700
|
–
|
|||
80
|
2000
|
300
|
0,7
|
2,53
|
23600
|
–
|
|||
80
|
2000
|
400
|
0,9
|
3,95
|
31500
|
–
|
|||
80
|
2000
|
500
|
0,9
|
4,63
|
39500
|
–
|
|||
80
|
2000
|
600
|
0,9
|
5,35
|
48000
|
–
|
