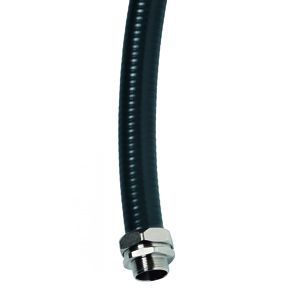

Металлорукав DN 35мм в гладкой ПВХ изоляции, Dвн 35,0 мм, Dнар 43,0, 25м, цвет чёрный
Код: 6070R-38N
Металлорукав DN 35мм в гладкой ПВХ изоляции, Dвн 35,0 мм, Dнар 43,0, 25м, цвет чёрный
Код: 6070R-38N
Вес, кг: | 0,824 |
Объем, м3: |
0,00600
?
|
Тип упаковки:
Кол-во в упаковке: 25
Ед. изм: м
Гибкие металлические трубы могут прокладываться под удобным углом, что повышает адаптивность системы под различные задачи и облегчает монтаж. Отличительные особенности металлорукавов - гибкость и высокая прочность. Металлорукав в ПВХ-изоляции имеет высокую степень герметизации - IP 66/67 и промаркирован через каждый метр для удобства монтажа. Имеет высокую химическую стойкость к маслам и смазкам. Внутренний диаметр - 35 мм. Цвет - черный.
Подробнее
Цвет | Черный |
Наруж. диаметр, мм | 43 |
Внутр. диаметр, мм | 35 |
Вес, кг/м | 680±30 |
Прочность при сжатии, Н | 750 |
Рабочая температура, °C | -45…70 |
Радиус изгиба (статический), мм | 150 |
Распространяет горение | Да |
Материал | Сталь |
Прочность на разрыв, Н | 1000 |
Номин. диаметр, мм | 35 |
Степень защиты (IP) | IP67 |
Прочность (сопротивление) при изгибе | Гибкая |
Материал обшивки 2-го покрытия (внешн.) | Поливинилхлорид |
Цвет | Черный |
Тип продукции | Металлорукав в гладкой ПВХ изоляции |
Материал | оцинкованная сталь, ПВХ оболочка |
Температура монтажа | -15 ... +70 °С |
Степень защиты, IP | IP66/IP67 |
Температура эксплуатации | от -15 до +70 °С |
Ударная прочность, Дж | >2 при -15°С |
Пожаробезопасность | соответствуют ГОСТ Р 53313 |
Нормативный документ | ТУ 4833-051-47022248-2016 |
Гарантийный срок хранения | 3 года |
Гарантийный срок службы | 3 года |
Длина | 25000 мм |
Таблица подбора
Номинальный диаметр, мм | Внутренний диаметр, мм | Внешний диаметр, мм | Минимальный радиус изгиба, мм | Кол-во в бухте | Тип замка | Код | |
---|---|---|---|---|---|---|---|
Серый | Черный | ||||||
10
|
10,0
|
15,0
|
50
|
50
|
простой замок
|
6070R-10
|
6070R-10N
|
12
|
12,0
|
18,0
|
60
|
50
|
простой замок
|
6070R-12
|
6070R-12N
|
15
|
15,5
|
21,0
|
70
|
50
|
простой замок
|
6070R-16
|
6070R-16N
|
20
|
20,5
|
27,0
|
90 |
50
|
усиленный замок
|
6070R-22
|
6070R-22N
|
26
|
26,5
|
34,0
|
120
|
25
|
усиленный замок
|
6070R-32
|
6070R-32N
|
35
|
35,0
|
43,0
|
150
|
25
|
усиленный замок
|
6070R-38
|
6070R-38N
|
40
|
40,0
|
48,0
|
200
|
25
|
усиленный замок
|
6070-40
|
6070-40N
|
50
|
50,5
|
58,5
|
250
|
25
|
усиленный замок
|
6070-50
|
6070-50N
|
