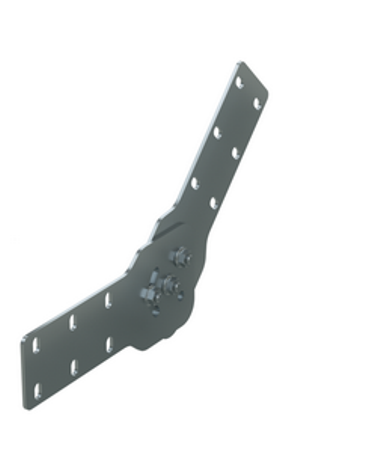

Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный (аналог горячеоцинкованный)
Код: UVH010HDZL
Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный (аналог горячеоцинкованный)
Код: UVH010HDZL
Вес, кг: | 0,430 |
Объем, м3: |
0,00014
?
|
Тип упаковки:
Кол-во в упаковке: 2
Ед. изм: шт
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания
При проектировании и строительстве кабельных трасс сложного конструктива применяются горизонтальные и вертикальные углы, а также и аксессуары для наклона трассы - например, шарнирный соединитель. С его помощью можно произвести наклон трассы под углом, который выставляется вручную. Соединитель системы "U5 Combitech" изготовлен изх стали толщиной 2 мм. Для его соединения с лотками применяются специальные метизы ДКС. Они уже включены в комплект изделия.
Вертикальный шарнирный соединитель применяется с лотками любой ширины с высотой борта 100 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми По характеристикам такое покрытие соответствует показателям горячеоцинкованного.
Подробнее
Вертикальный шарнирный соединитель применяется с лотками любой ширины с высотой борта 100 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми По характеристикам такое покрытие соответствует показателям горячеоцинкованного.
Цвет | Светло-серый |
Модель/исполнение | С разъемом/соединителем в комплекте |
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Тип ступени | Перфорированный профиль |
Шарнирный (-ая) | Да |
Вид/марка материала | Сталь |
Материал | Сталь |
Ширина лестничного лотка, мм | 2 |
Высота лестничного лотка (боковой стенки), мм | 100 |
Нержавеющая сталь травлёная | Нет |
Исполнение для больших расстояний (усиленный) | Да |
Тип бокового профиля | Профиль |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Монтажные аксессуары |
Высота | 100 мм |
Толщина | 2.0 мм |
Материал | Сталь с цинк-ламельным покрытием |

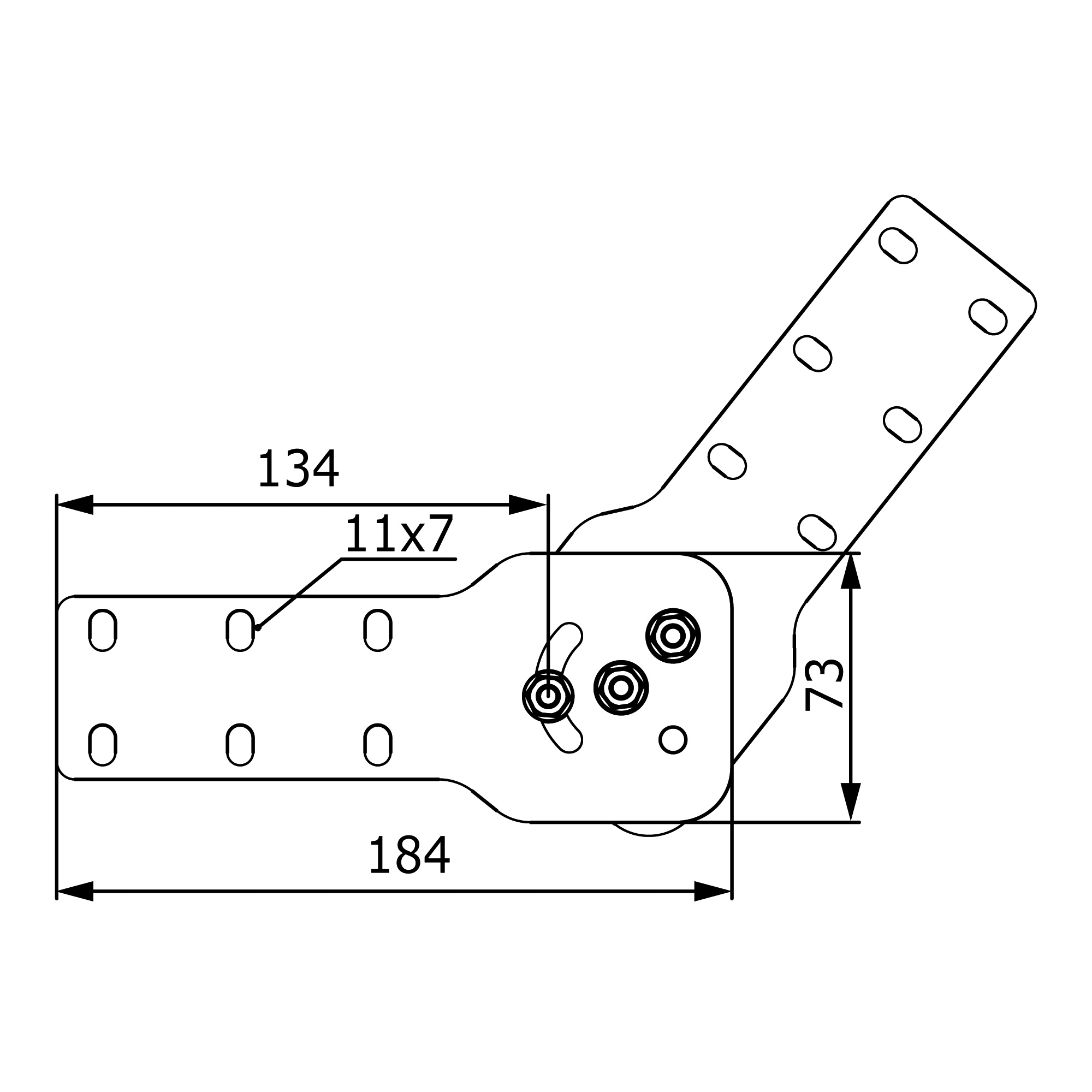

Чертежи
