Угол листовой вертикальный внутренний 45 градусов 150х200, R600, горячеоцинкованный
Код:
USIC652HDZ
Угол листовой вертикальный внутренний 45 градусов 150х200, R600, горячеоцинкованный
Код:
USIC652HDZ
| Вес, кг: | 5,785 |
| Объем, м3: |
0,04644
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -200 мм, высота -150 мм. Исполнение - "Горячий цинк"
| Цвет | Светло-серый |
| Модель/исполнение | Без соединит. разъема |
| Защитное покрытие поверхности | Горячее цинкование |
| Отклонение (угол) | 45° |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина кабельного лотка, мм | 200 |
| Высота кабельного лотка, мм | 150 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вид/ марка материала | Сталь |
| Тип продукции | Аксессуары листовых лотков |
| Тип аксессуара | Угол вертикальный внутренний 45 градусов |
| Высота | 150 мм |
| Толщина лонжерона | 1.5 мм |
| Материал | Сталь горячеоцинкованная погружением |
| Ширина | 200 мм |
| Радиус изгиба | 600 мм |

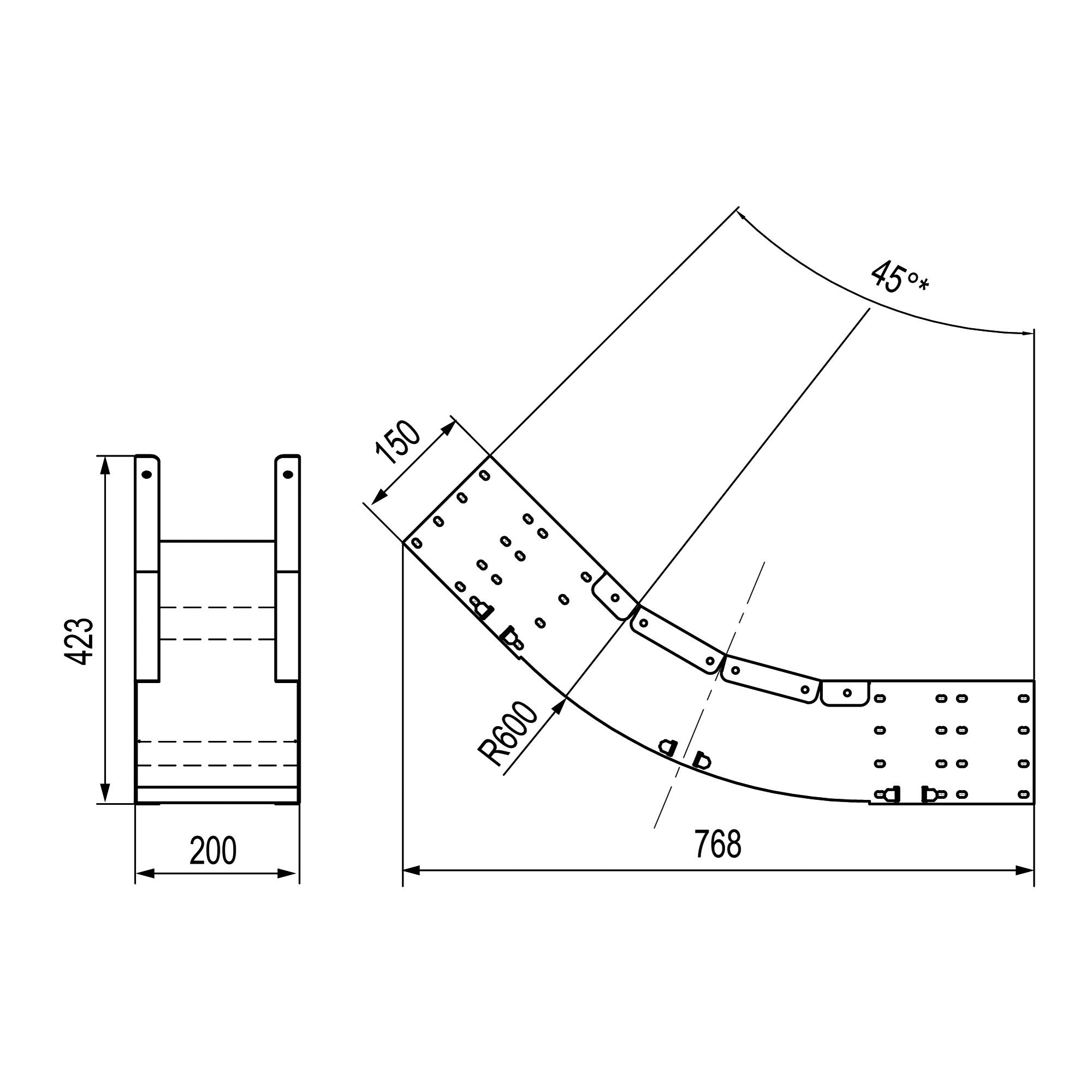

Чертежи
