Лестничный лоток 50х600, L3000, цинк-ламельный

Код: LL5060ZL

Материал: ?

Горячий цинк

Сталь горячеоцинкованная погружением

Сендзимир

Сталь оцинкованная по методу Сендзимира

Цинк-ламель

Сталь с цинк-ламельным покрытием

Ширина:

Высота:

50 мм 80 мм 100 мм

Длина:

3000 мм 6000 мм

Вес, кг:	3,090
Объем, м³:	0,02170 ?

Тип упаковки:

Кол-во в упаковке: 6

Ед. изм: м

Выберите файл для скачивания

Лестничный лоток предназначен для открытой прокладки кабеля на объектах различного назначения. Конструкция лестничных лотков обеспечивает высокую несущую способность. Ширина основания лотка - 600 мм, высота боковой стенки - 50 мм, длина секции - 3000 мм, толщина лонжерона - 1,2 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".

Подробнее

Цвет	Светло-серый
Ширина, мм	600
Высота, мм	50
Защитное покрытие поверхности	Цинк-ламельное покрытие
Тип ступени	Перфорированный профиль
Перфорированная боковая стенка	Да
Вид/ марка материала	Сталь
Длина, мм	3000

Материал	Сталь
Полезное сечение, мм²	19200
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Тип бокового профиля	Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм	300
Фиксация ступени	Полностью заклепано

Тип продукции	Лестничные лотки
Высота	50 мм
Ширина	600 мм

Материал	Сталь с цинк-ламельным покрытием
Толщина лонжерона	1.2 мм
Тип лотка	Лестничные лотки - "L5 Combitech"

Аксессуары

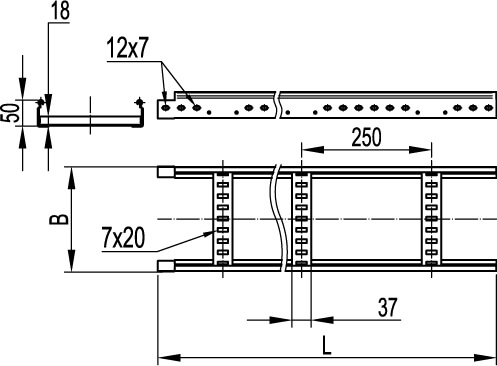

Чертежи
