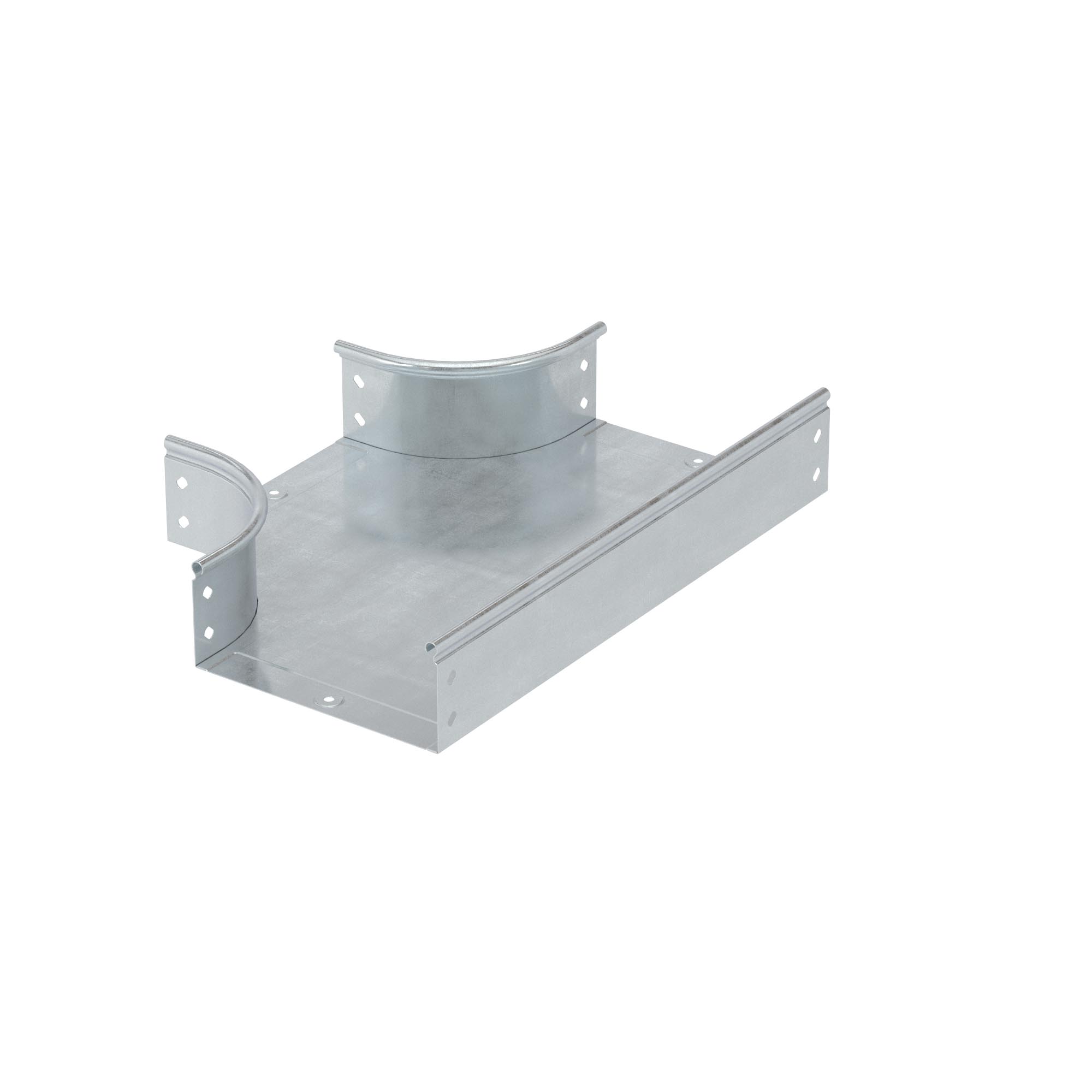

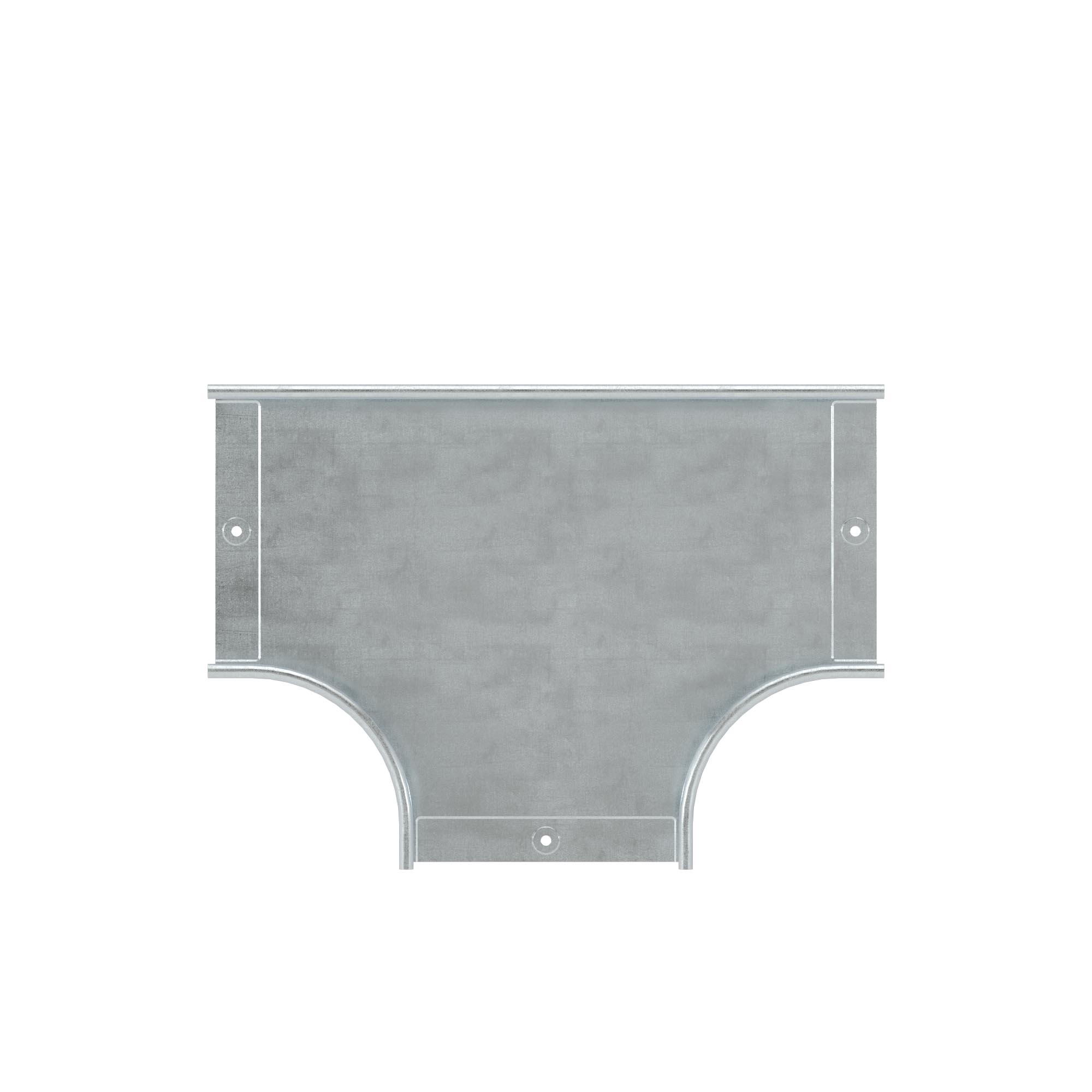

Ответвитель DPT T-образный горизонтальный 100x50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа, цинк-ламельный
Код: 36122KZL
Ответвитель DPT T-образный горизонтальный 100x50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа, цинк-ламельный
Код: 36122KZL
Вес, кг: | 1,000 |
Объем, м3: |
0,00414
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
При построении сложных кабельных трасс необходимы специальные аксессуары – повороты и ответвители. С их помощью можно конструировать и собирать кабельные трассы сложного конструктива. Т-образный тройник (ответвитель) DPT позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа.

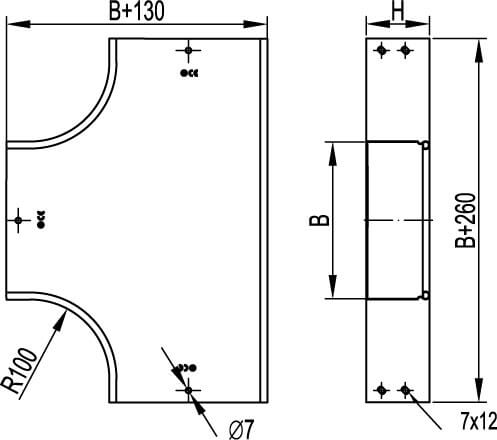

Ширина – 100 мм, высота – 50 мм, внутренний радиус – 100 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Ширина – 100 мм, высота – 50 мм, внутренний радиус – 100 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Конструктивное исполнение | Тройник горизонтальный |
Вид/марка материала | Сталь |
Материал | Сталь |
Внутр. радиус, мм | 100 |
Ширина кабельного лотка, мм | 100 |
Высота кабельного лотка, мм | 50 |
НАТО монтажные отверстия | Да |
Нержавеющая сталь травлёная | Да |
Исполнение для больших расстояний (усиленный) | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Цвет | Светло-серый |
Модель/исполнение | С разъемом/соединителем в комплекте |
Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
Тип продукции | Системные аксессуары |
Тип аксессуара | Ответвитель Т-образный горизонтальный |
Высота | 50 мм |
Толщина | 0.8 мм |
Материал | Сталь с цинк-ламельным покрытием |
Ширина | 100 мм |
Состав комплектного аксессуара
